W781

Штифты стопорные резьбовые с мелким шагом - с ручкой

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ КОРОТКИЙ ИЗ СТАЛИ С РУЧКОЙ - С ГАЙКОЙ

Верс. 22V01-0124

ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ КОРОТКИЙ ИЗ СТАЛИ С РУЧКОЙ - С ГАЙКОЙ

W781 - ШТИФТ СТОПОРНЫЙ РЕЗЬБОВОЙ КОРОТКИЙ ИЗ СТАЛИ С РУЧКОЙ - С ГАЙКОЙ

(4) Лопастная ручка из усиленного полиамида. Не снимаемая.Устойчивость к маслам и жирам.
(5) Центральная пробка из полиамида. Устойчивость к маслам и жирам.

(4-5) Сатинирован.
(1-2-3-8) Гладк.

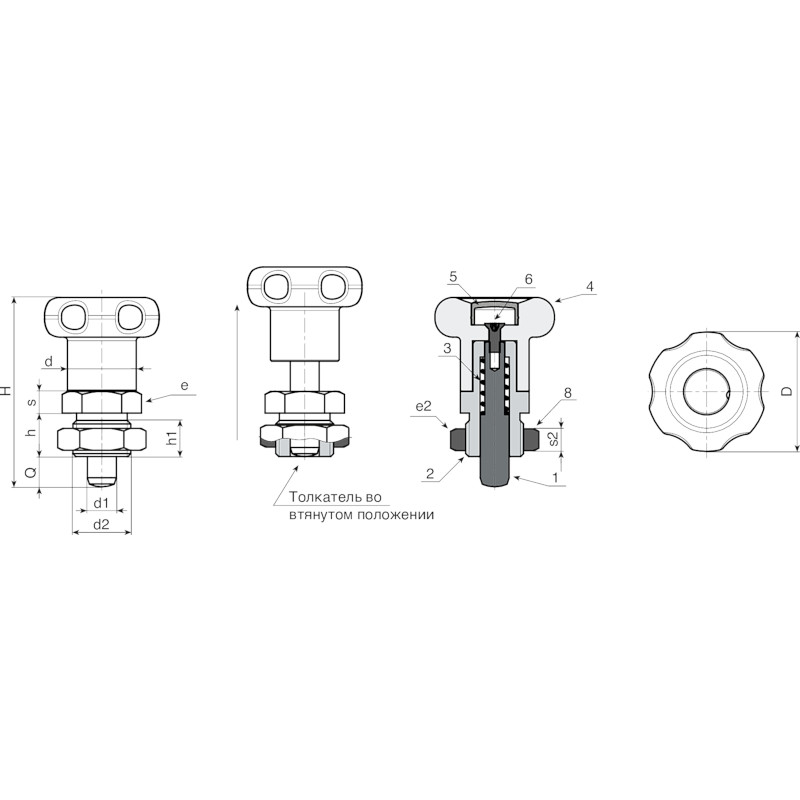

  • Технические характеристики

    Материалы:
    (4) Лопастная ручка из усиленного полиамида. Не снимаемая.Устойчивость к маслам и жирам.
    (5) Центральная пробка из полиамида. Устойчивость к маслам и жирам.
    W781:
    (3) Пружина из оцинкованной стали.
    (2) Гайка шестигранная накидная резьбовая из высокопрочной стали.
    (1) Штырь штифта стопорного из закаленной высокопрочной стали.
    (6) Винт крепления ручки из оцинкованной стали (ISO 7046).
    (8) Блокирующая стальная гайка (UNI 5589).
    W781CIN:
    (3) Пружина из нержавеющей стали (AISI 301).
    (2) Гайка шестигранная накидная резьбовая из нержавеющей стали (AISI 303).
    (1) Штырь штифта стопорного из нержавеющей стали (AISI 303).
    (6) Винт крепления ручки из оцинкованной стали (ISO 7046).
    (8) Блокирующая гайка из нержавеющей стали (AISI 304) (UNI 5589).

    Поверхность:
    (4-5) Сатинирован.
    (1-2-3-8) Гладк.

    Цвет:
    (4) Черный (Ral 9011).
    (5) Серый (RAL 7035).
    W781:
    (1-2-8) Воронен.
    W781CIN:
    (1-2-8) Натуральн.

    ВНИМАНИЕ:
    > Рекомендуем выполнение отверстия вставки штыря штифта стопорного с допуском H7.
    > Гайка поставляется монтированной.

    Специальные Запросы:
    По запросу, при наличии объемов, ручка может изготавливаться другого цвета, согласно таблице цветов [стр.TitoloTabellaColori.
    По специальному запросу гайка может быть поставлена в разобранном виде.

Альтернативные изделия
Версия W781 - из вороненой стали
Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W781.0003 W781.Q0601 27 43 10 8 M12x1,5 14 17 5 19 7 6 6 41
W781.0004 W781.Q0801 33 52 12 10 M16x1,5 19 19 6 24 8 8 8 75
Версия W781 CIN - из нержавеющей стали (AISI 303)
Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W781.0001 W781.I0601CIN 27 43 10 8 M12x1,5 14 17 5 19 7 6 6 41
W781.0002 W781.I0801CIN 33 52 12 10 M16x1,5 19 19 6 24 8 8 8 75
