Émbolos de indexación roscados de paso fino - con botón

BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO CORTO DE ACERO - CON TUERCA

Ver. 22V01-0124

BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO CORTO DE ACERO - CON TUERCA

W781 - BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO CORTO DE ACERO - CON TUERCA

(4) Botón de lóbulos de poliamida reforzada. No desmontable.Resistente a aceites y grasas.
(5) Tapón central de poliamida. Resistente a aceites y grasas.

(4-5) Satinada.
(1-2-3-8) Lisa.

  • Características técnicas

    Materiales:
    (4) Botón de lóbulos de poliamida reforzada. No desmontable.Resistente a aceites y grasas.
    (5) Tapón central de poliamida. Resistente a aceites y grasas.
    W781:
    (3) Muelle de acero galvanizado.
    (2) Anillo roscado hexagonal de acero de alta resistencia.
    (1) Perno émbolo de indexación de acero de alta resistencia y templado.
    (6) Tornillo de fijación del botón de acero galvanizado (ISO 7046).
    (8) Tuerca de bloqueo de acero (UNI 5589).
    W781CIN:
    (3) Muelle de acero inoxidable (AISI 301).
    (2) Anillo roscado hexagonal roscado de acero inoxidable (AISI 303).
    (1) Perno émbolo de indexación de acero inoxidable (AISI 303).
    (6) Tornillo de fijación del botón de acero galvanizado (ISO 7046).
    (8) Tuerca de bloqueo de acero inoxidable (AISI 304) (UNI 5589).

    Superficie:
    (4-5) Satinada.
    (1-2-3-8) Lisa.

    Color:
    (4) Negro (RAL 9011).
    (5) Gris (RAL 7035).
    W781:
    (1-2-8) Pavonado.
    W781CIN:
    (1-2-8) Natural.

    ATENCIÓN:
    > Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.
    > Tuerca suministrada montada.

    Requerimientos especiales:
    Bajo pedido, y por una cierta cantidad, el botón se puede suministrar con los colores de la tabla [pág.TitoloTabellaColori.
    Bajo pedido, la tuerca se puede suministrar desmontada.

Productos alternativos
Versión W781 - de acero pavonado

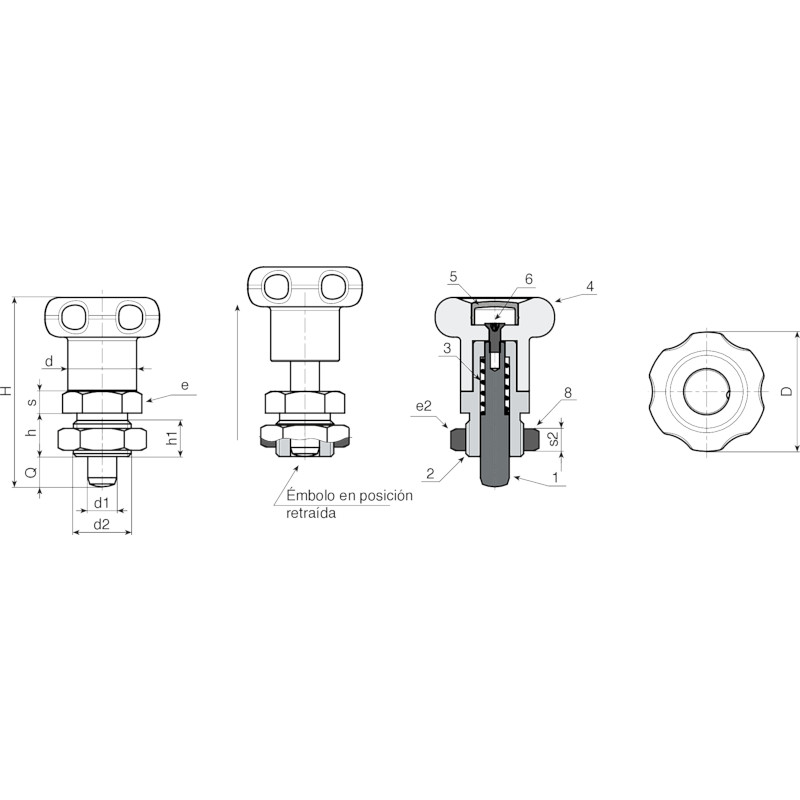

Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W781.0003 W781.Q0601 27 43 10 8 M12x1,5 14 17 5 19 7 6 6 41
W781.0004 W781.Q0801 33 52 12 10 M16x1,5 19 19 6 24 8 8 8 75
Versión W781 CIN - de acero inoxidable (AISI 303)
Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W781.0001 W781.I0601CIN 27 43 10 8 M12x1,5 14 17 5 19 7 6 6 41
W781.0002 W781.I0801CIN 33 52 12 10 M16x1,5 19 19 6 24 8 8 8 75
