W781

Kierteitetyt lukitustapit, hieno kierre - nupillinen

NUPPI, JOSSA LYHYT KIERTEITETTY TERÄKSINEN LUKITUSTAPPI – MUKANA MUTTERI

Ver. 22V01-0124

NUPPI, JOSSA LYHYT KIERTEITETTY TERÄKSINEN LUKITUSTAPPI – MUKANA MUTTERI

W781 - NUPPI, JOSSA LYHYT KIERTEITETTY TERÄKSINEN LUKITUSTAPPI – MUKANA MUTTERI

(4) Sakaranuppi vahvistettua polyamidia. Ei irrotettavissa.Kestää öljyjä ja rasvoja.
(5) Keskitulppa polyamidia. Kestää öljyjä ja rasvoja.

(4-5) Satinoitu.
(1-2-3-8) Sileä.

  • Tekniset ominaisuudet

    Materiaalit:
    (4) Sakaranuppi vahvistettua polyamidia. Ei irrotettavissa.Kestää öljyjä ja rasvoja.
    (5) Keskitulppa polyamidia. Kestää öljyjä ja rasvoja.
    W781:
    (3) Jousi sinkittyä terästä.
    (2) Kuusiomainen kierteitetty rengas sitkeää terästä.
    (1) Lukitustapin tappiosa sitkeää karkaistua terästä.
    (6) Nupin kiinnitysruuvi sinkittyä terästä (ISO 7046).
    (8) Teräksinen lukitusmutteri (UNI 5589).
    W781CIN:
    (3) Ruostumaton teräsjousi (AISI 301).
    (2) Kuusiomainen kierteitetty rengas ruostumatonta terästä (AISI 303).
    (1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
    (6) Nupin kiinnitysruuvi sinkittyä terästä (ISO 7046).
    (8) Lukitusmutteri ruostumatonta terästä (AISI 304) (UNI 5589).

    Pinta:
    (4-5) Satinoitu.
    (1-2-3-8) Sileä.

    Väri:
    (4) Musta (RAL 9011).
    (5) Harmaa (RAL 7035).
    W781:
    (1-2-8) Mustattu.
    W781CIN:
    (1-2-8) Käsittelemätön.

    HUOMAA:
    > Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.
    > Mutteri toimitetaan asennettuna.

    Erikoistilaukset:
    Määrästä riippuen nuppi voidaan toimittaa tilauksesta väritaulukon mukaisesti [sivullaTitoloTabellaColori.
    Tilauksesta mutteri voidaan toimittaa irrallisena.

Vaihtoehtoiset tuotteet
Versio W781 - mustattua terästä

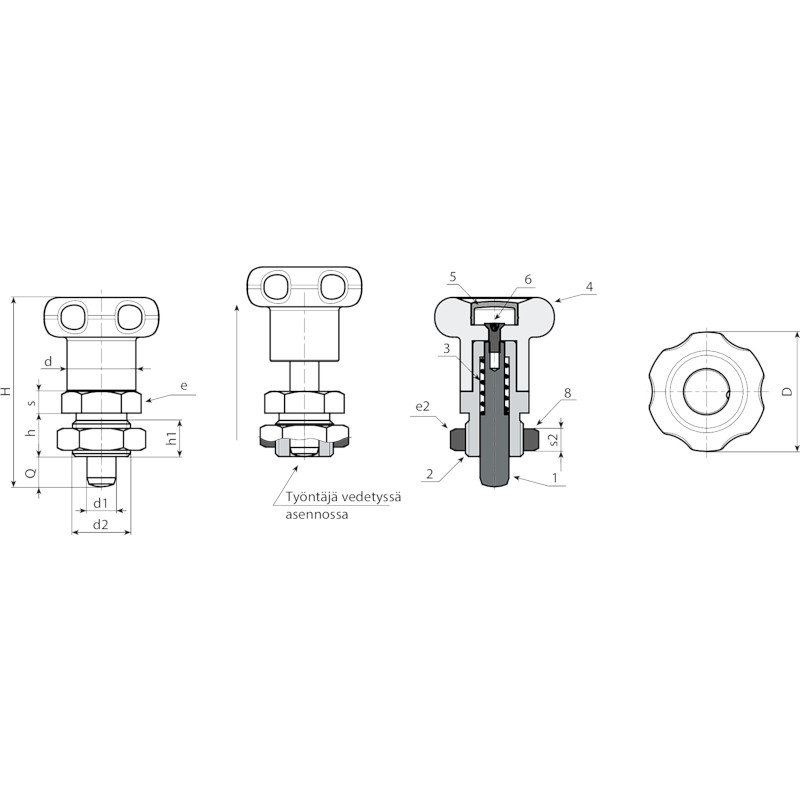

Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W781.0003 W781.Q0601 27 43 10 8 M12x1,5 14 17 5 19 7 6 6 41
W781.0004 W781.Q0801 33 52 12 10 M16x1,5 19 19 6 24 8 8 8 75
Versio W781 CIN - ruostumatonta terästä (AISI 303)
Codice Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q 3D
W781.0001 W781.I0601CIN 27 43 10 8 M12x1,5 14 17 5 19 7 6 6 41
W781.0002 W781.I0801CIN 33 52 12 10 M16x1,5 19 19 6 24 8 8 8 75
