J142

Замки на 1/4 оборота M19

ЗАМОК ЩИТОВОЙ УНИВЕРСАЛЬНЫЙ С КЛЮЧЕМ-БАБОЧКОЙ СО СТЕРЖНЕМ 3 мм

Верс. 10V01-0124

(1) Корпус замка M19 (неподвижная часть), вращающийся сердечник из литого под давлением сплава Zamak. Ключ-бабочка со стержнем 3 мм.
(2) Пружинная шайба d. 24x1 с отверстием 19,4 из стали.

(1) Никелирован.
(2-5) Воронен.

  • Технические характеристики

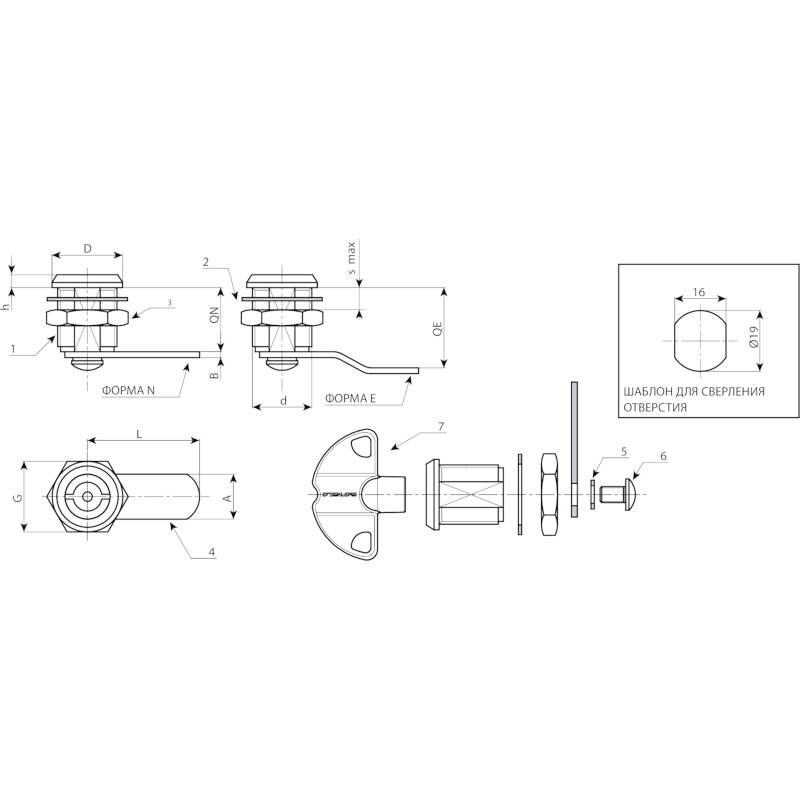

    Материалы:
    (1) Корпус замка M19 (неподвижная часть), вращающийся сердечник из литого под давлением сплава Zamak. Ключ-бабочка со стержнем 3 мм.
    (2) Пружинная шайба d. 24x1 с отверстием 19,4 из стали.
    (3) Шестигранная крепежная гайка M19x1 из стали.
    (4) Ригель из стали. (Qn форма N прямая - Qe форма E изогнутая наружу).
    (5) Пружинная коническая шайба d. 12x1,5 из стали.
    (6) Крепежный винт M5x8 с полукруглой головкой и крестообразным шлицем из стали.

    Поверхность:
    (1) Никелирован.
    (2-5) Воронен.
    (3-4-6) Стандартный синий цинковый.

    Ключ (заказывается отдельно):
    (7) Красный пластиковый ключ, Арт. J09050.TP0316
    ВНИМАНИЕ: Ключ не входит в комплект поставки. Заказывается отдельно.

    Вращение:
    90°.

    Специальные Запросы:
    Нет.

  • Комплектующие

Альтернативные изделия
Новая версия продукта
Codice Art. A d D L Q E F G Ht H s(max.) s1 Chiave 3D
J14219.0001 J14219.Z03E00X38L 3 M19 22 38 20 0 16 22 31 4 6 2,5 - J09050.TP0316
J14219.0002 J14219.Z03E02X38L 3 M19 22 38 20 2 16 22 31 4 6 2,5 - J09050.TP0316
J14219.0003 J14219.Z03E05X35L 3 M19 22 35 20 5 16 22 31 4 6 2,5 - J09050.TP0316
J14219.0004 J14219.Z03E09X35L 3 M19 22 35 20 9 16 22 31 4 6 2,5 - J09050.TP0316
