J142

Negyedfordulatos zárak M19

UNIVERZÁLIS ZÁR 3 MM-ES SZÁRNYAS CSŐKULCSHOZ

Ver. 10V01-0124

(1) Fröccsöntött zamak zártest, M19 (állórész) és forgórész. 3 mm-es szárnyas csőkulcs.
(2) Elasztikus alátét d. 24x1 furattal d. 19.4.

(1) Nikkelezett.
(2-5) Fekete oxiddal kezelt.

  • Műszaki jellemzők

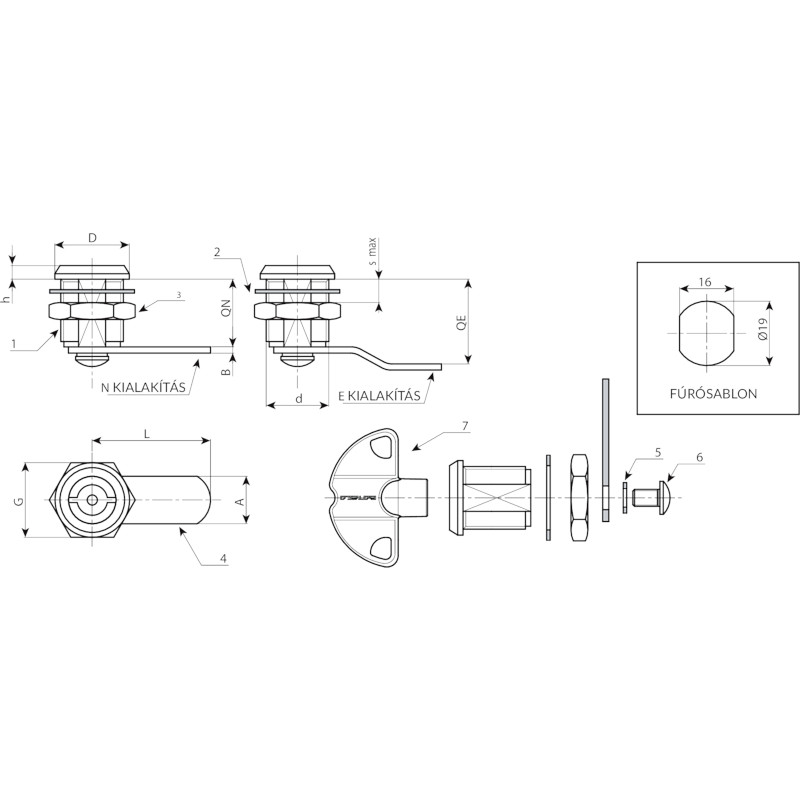

    Anyagok:
    (1) Fröccsöntött zamak zártest, M19 (állórész) és forgórész. 3 mm-es szárnyas csőkulcs.
    (2) Elasztikus alátét d. 24x1 furattal d. 19.4.
    (3) Acél hatlapfejű záróanya, M19x1.
    (4) Acél zárókar. (Qn kialakítás N lapos - Qe kialakítás E kifelé hajlított).
    (5) Kúpos acél elasztikus alátét d. 12x1.5.
    (6) Acél kúpos csillagfejű csavar, M5x8.

    Felületkikészítés:
    (1) Nikkelezett.
    (2-5) Fekete oxiddal kezelt.
    (3-4-6) Standard kék horganyzás.

    Kulcs (opcionális):
    (7) Piros műanyag kulcs, cikksz. J09050.TP0316
    FIGYELEM: A kulcs nem tartozék. Külön kell megrendelni

    Forgatás:
    90°.

    Speciális kérések:
    Nincs.

  • Tartozékok

Alternatív termékek
Új termékváltozat
Codice Art. A d D L Q E F G Ht H s(max.) s1 Chiave 3D
J14219.0001 J14219.Z03E00X38L 3 M19 22 38 20 0 16 22 31 4 6 2,5 - J09050.TP0316
J14219.0002 J14219.Z03E02X38L 3 M19 22 38 20 2 16 22 31 4 6 2,5 - J09050.TP0316
J14219.0003 J14219.Z03E05X35L 3 M19 22 35 20 5 16 22 31 4 6 2,5 - J09050.TP0316
J14219.0004 J14219.Z03E09X35L 3 M19 22 35 20 9 16 22 31 4 6 2,5 - J09050.TP0316
