10

J130

Lukitukset 1/4-kierroksella M19

NUPILLINEN YLEISSALPA

Ver. 10V01-0124

(1) Lukituksen runko M19 (kiinteä osa), pyörivä osa ja nuppi painevalettua zamakia.
(2) Joustoaluslevy d. 24x1, reikä 19,4, terästä.

(1) Nikkelöity.
(2-5) Mustattu.

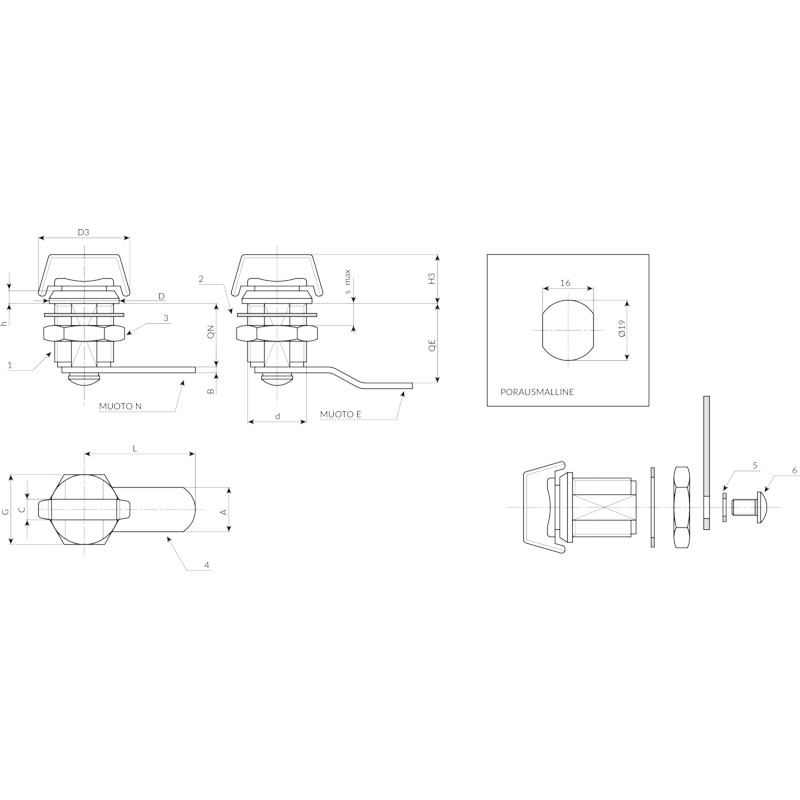

  • Tekniset ominaisuudet

    Materiaalit:
    (1) Lukituksen runko M19 (kiinteä osa), pyörivä osa ja nuppi painevalettua zamakia.
    (2) Joustoaluslevy d. 24x1, reikä 19,4, terästä.
    (3) Kuusionmuotoinen kiinnitysmutteri M19x1, sinkittyä terästä.
    (4) Sulkuvipu sinkittyä terästä. (Qn muoto N suora - Qe muoto E taivutettu ulospäin).
    (5) Joustoaluslevy d. 12x1,5 kartiomainen, terästä.
    (6) Kiinnitysruuvi M5x8, kupukanta, ristipää, sinkittyä terästä.

    Pinta:
    (1) Nikkelöity.
    (2-5) Mustattu.
    (3-4-6) Vakiotyyppinen sininen sinkitys.

    Kierto:
    90°.

    Erikoistilaukset:
    Ei mitään.

Vaihtoehtoiset tuotteet
Codice Art. A d D L1 L Q E F G H1 Ht H s(max.) s1 3D
J130019.0004 J130019.ZN30X20 6.5 M19 22 29,5 30 20 0 14 22 15 31 4 6 2.5 57
J130019.0001 J130019.ZE30X25 6.5 M19 22 29,5 30 20 5 14 22 15 31 4 6 2.5 60
