10

J130

Kwartslagsluitingen M19

UNIVERSELE SLUITING MET KNOP

Ver. 10V01-0124

(1) Slotlichaam M19 (stator), rotor en knop in gegoten zamak.
(2) Stalen veerring d. 24x1 met opening 19,4.

(1) Vernikkeld.
(2-5) Gebruineerd.

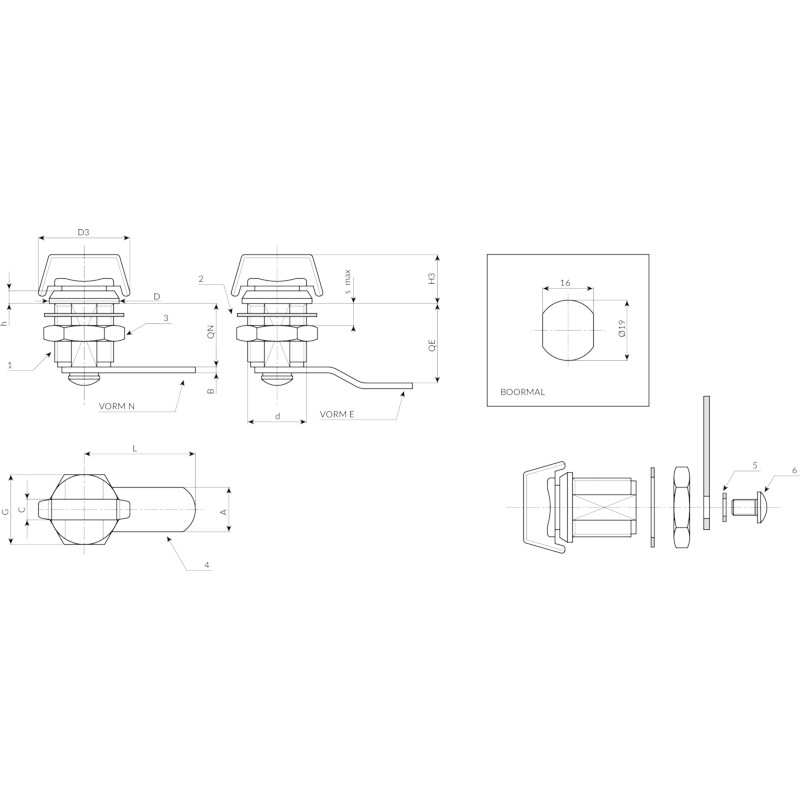

  • Technische kenmerken

    Materiaal:
    (1) Slotlichaam M19 (stator), rotor en knop in gegoten zamak.
    (2) Stalen veerring d. 24x1 met opening 19,4.
    (3) Zeskant-bevestigingsmoer M19x1 in verzinkt staal.
    (4) Sluithendel in verzinkt staal. (Qn rechte vorm N - Qe extern gebogen vorm E).
    (5) Stalen conische pakking d. 12x1,5.
    (6) Bevestigingsschroef M5x8 met bolvormige kruiskop in verzinkt staal.

    Oppervlak:
    (1) Vernikkeld.
    (2-5) Gebruineerd.
    (3-4-6) Standaard blauw verzinkt.

    Rotatie:
    90°.

    Speciale verzoeken:
    Geen.

Alternatieve producten
Codice Art. A d D L1 L Q E F G H1 Ht H s(max.) s1 3D
J130019.0004 J130019.ZN30X20 6.5 M19 22 29,5 30 20 0 14 22 15 31 4 6 2.5 57
J130019.0001 J130019.ZE30X25 6.5 M19 22 29,5 30 20 5 14 22 15 31 4 6 2.5 60
