J129

Schlösser mit 1/4 Drehung M22

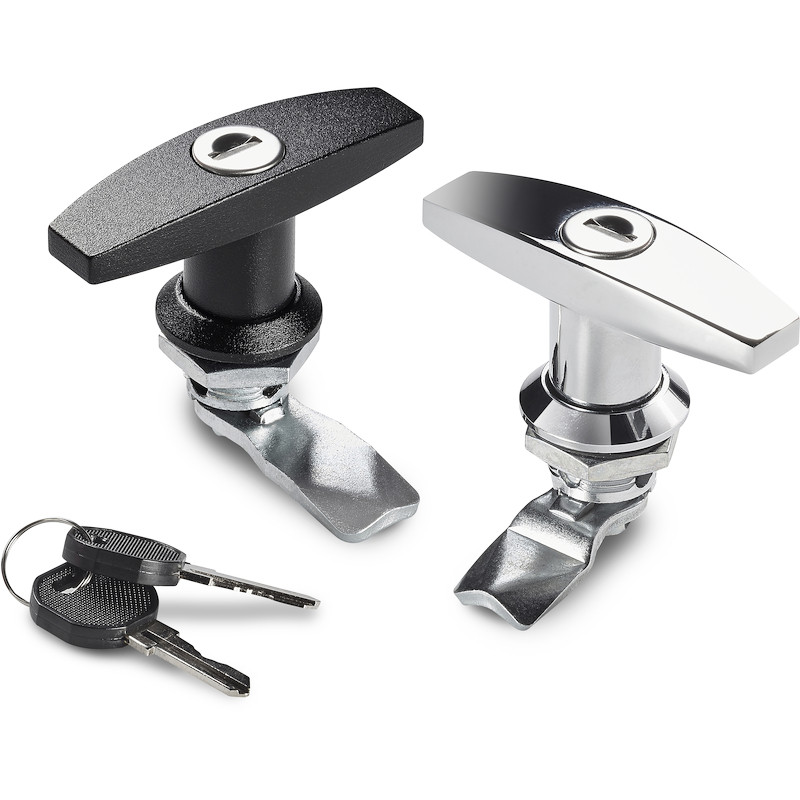

UNIVERSAL-DREHRIEGEL 1/4 UMDREHUNG, GEWINDE M22, MIT T-GRIFF UND SCHLOSS

Ausf. 10V01-0124

(1) T-Griff aus Zamaklegierung (Zink, Aluminium, Kupfer).
(2) Schlosskorpus M22x1,5 (Stator) und Rotor aus Zamakdruckguss.

L129-01
(1) Matt.

  • Technische Eigenschaften

    Material:
    (1) T-Griff aus Zamaklegierung (Zink, Aluminium, Kupfer).
    (2) Schlosskorpus M22x1,5 (Stator) und Rotor aus Zamakdruckguss.
    (3) Befestigungs-Sechskantmutter M22x1,5 aus Zamakdruckguss.
    (4) Dichtung aus Kautschuk.
    (5) Verschlusshebel aus Stahl (E=0 Form gerade, E=2,4,6,8,10 Form nach außen gebogen).
    (6) Befestigungsschraube M6x10 mit Kreuzschlitz, aus Stahl.
    (7) Schlosszylinder aus Edelstahl, Schlüssel mit einheitlicher Schließung.

    Oberfläche:
    L129-01
    (1) Matt.
    (2-3-4-5-6) Glatt.
    L129-L
    Glatt.

    Farbe:
    L128-01
    (1) Schwarz epoxydstaubbeschichtet (RAL 9011).
    (2-3-4-5-6) Standardmäßige Verzinkung.
    L128-L
    (1) Glanzverchromung.
    (2-3-4-5-6) Standardmäßige Verzinkung.

    Schlüssel:
    Paar Schlüssel mit einheitlicher Schließung, mit Plastikkörper.

    Drehung: 90°
    Weitere Möglichkeiten:
    Auf Anfrage ist der Rotor ab einer Mindestabnahmemenge von 50 Stück in der Höhe Q= 30 und 36 erhältlich.

Alternativprodukte

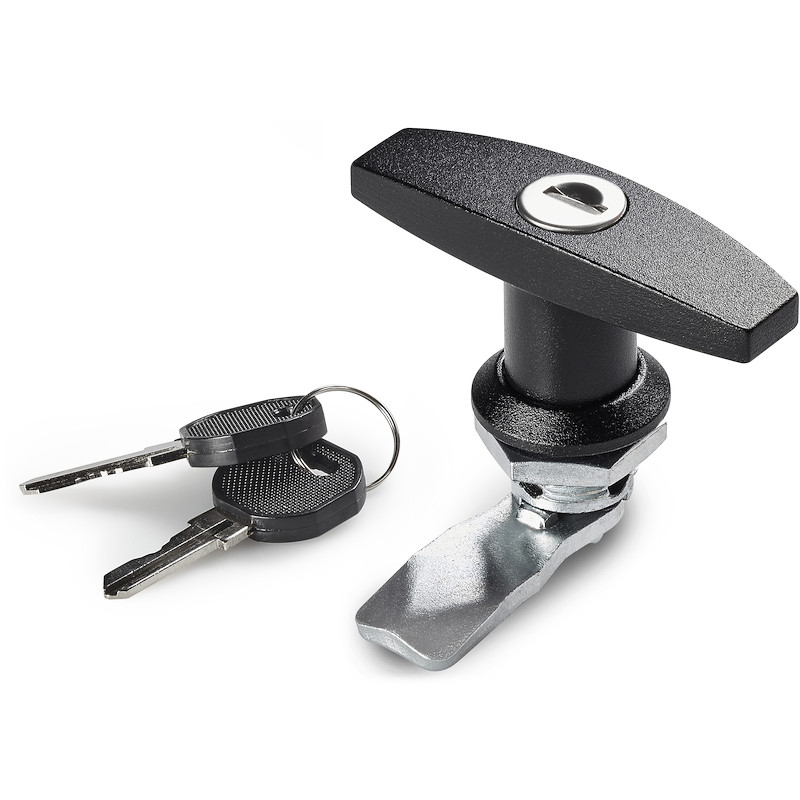

Ausführung J129-01: schwarz lackiert.
Codice Art. d Q L1 L E F D A G H1 Ht H H1 s(max.) s1
J12922.0004 J12922.Z18E-4X4501 M22 18 78 45 -4 19 32 23 27 38 32,5 6 38 8 4 -
J12922.0005 J12922.Z18E-2X4501 M22 18 78 45 -2 19 32 23 27 38 32,5 6 38 8 4 -
J12922.0001 J12922.Z18E00X4501 M22 18 78 45 0 19,5 32 23 27 38 32,5 6 38 8 4 -
J12922.0006 J12922.Z18E02X4501 M22 18 78 45 2 19 32 23 27 38 32,5 6 38 8 4 -
J12922.0007 J12922.Z18E04X4501 M22 18 78 45 4 19 32 23 27 38 32,5 6 38 8 4 -
J12922.0008 J12922.Z18E06X4501 M22 18 78 46 6 19,5 32 23 27 38 32,5 6 38 8 4 -
J12922.0003 J12922.Z18E08X4501 M22 18 78 45 8 19,5 32 23 27 38 32,5 6 38 8 4 -
J12922.0009 J12922.Z18E10X4501 M22 18 78 45 10 19,5 32 23 27 38 32,5 6 38 8 4 -
J12922.0010 J12922.Z18E12X4501 M22 18 78 45 12 19,5 32 23 27 38 32,5 6 38 8 4 -

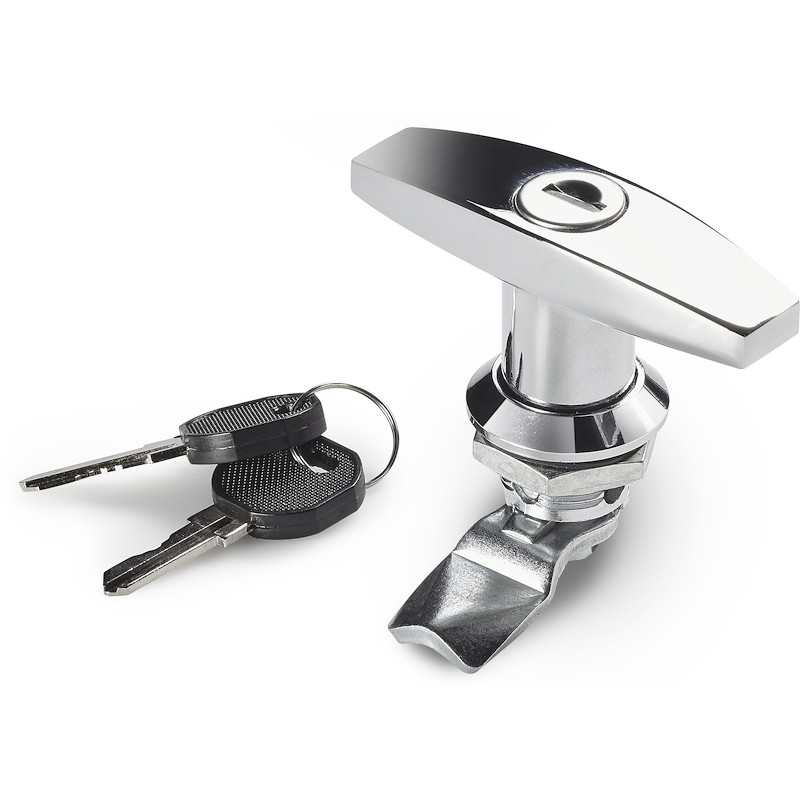

Ausführung J129-L: verchromt.
Codice Art. d Q L1 L E F D A G H1 Ht H H1 s(max.) s1
J12922.0011 J12922.Z18E-4X45L M22 18 78 45 -4 19 32 23 27 38 32,5 6 38 8 4 -
J12922.0012 J12922.Z18E-2X45L M22 18 78 45 -2 19 32 23 27 38 32,5 6 38 8 4 -
J12922.0002 J12922.Z18E00X45L M22 18 78 45 0 19,5 32 23 27 38 32,5 6 38 8 4 -
J12922.0013 J12922.Z18E02X45L M22 18 78 45 2 19 32 23 27 38 32,5 6 38 8 4 -
J12922.0014 J12922.Z18E04X45L M22 18 78 45 4 19,5 32 23 27 38 32,5 6 38 8 4 -
J12922.0015 J12922.Z18E06X45L M22 18 78 46 6 19,5 32 23 27 38 32,5 6 38 8 4 -
J12922.0016 J12922.Z18E08X45L M22 18 78 45 8 19,5 32 23 27 38 32,5 6 38 8 4 -
J12922.0017 J12922.Z18E10X45L M22 18 78 45 10 19,5 32 23 27 38 32,5 6 38 8 4 -
J12922.0018 J12922.Z18E12X45L M22 18 78 45 12 19,5 32 23 27 38 32,5 6 38 8 4 -
