P914

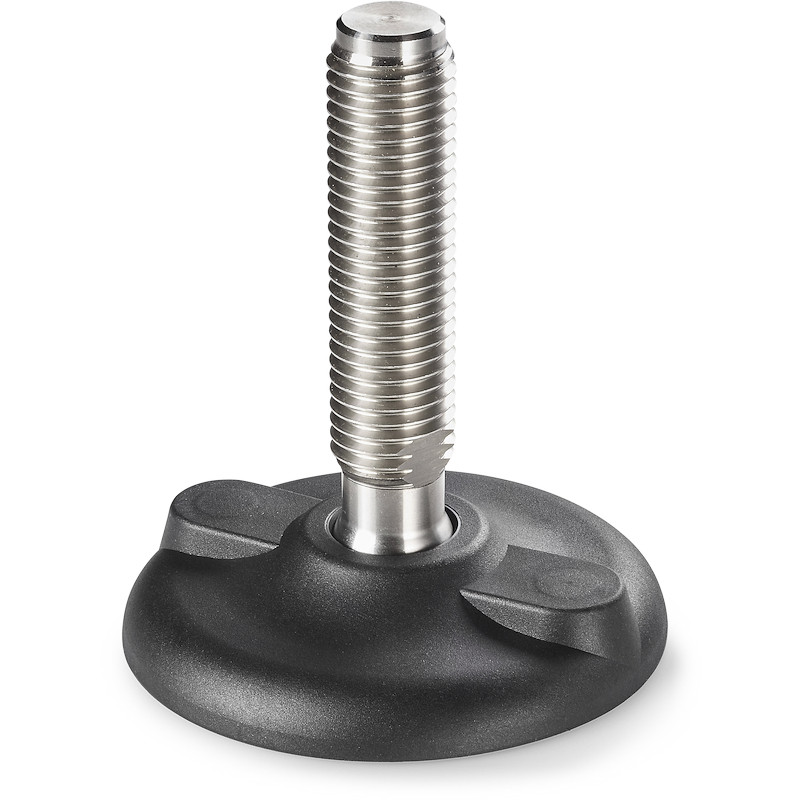

Füße aus Kunststoff mit Befestigung - gelenkige Spindel

GELENKFUSS MIT BEFESTIGUNGSBOHRUNGEN UND VERSTELLSPINDEL TYP B AUS STAHL MIT KUGEL 24

Ausf. 16V01-0124

Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Einsatz:
    P914:
    Gelenkige Gewindespindel (Kugel 24) mit gefräster Schlüsselaufnahme (Typ B) aus verzinktem Stahl (Gewindetoleranz 6g).
    P914CIN:
    Gelenkige Verstellspindel (Kugel 24) mit Aufnahme für Gabelschlüssel (Typ B) aus Edelstahl (Gewindetoleranz 6g).

    Bodenbefestigung:
    Bei der Lieferung sind die Bohrungen für die Bodenbefestigung verschlossen. Um sie zu öffnen, ist die Kunststoffmembran zu durchbrechen (siehe Zeichnung).

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen können die Einsätze in Sonderlängen geliefert werden.
    Auf Anfrage und ab bestimmten Abnahmemengen ist der Fuß in der Farbe Orange erhältlich (RAL 2004).

Alternativprodukte
Ausführung P914: Gelenkfuß mit Verstellspindel Typ B (mit Aufnahme für Gabelschlüssel) und Kugel 24
Codice Art. D H I H1 h A E s d2 R d16g Q F1 (kN) 3D
P914080.0001 P914080.TM24X11001 80 20 54 25.5 16 20 19 10 9 24 M24 110 384 25
P914080.0003 P914080.TM24X13001 80 20 54 25.5 16 20 19 10 9 24 M24 130 444 25
P914080.0005 P914080.TM24X15001 80 20 54 25.5 16 20 19 10 9 24 M24 150 504 25
P914080.0007 P914080.TM24X17001 80 20 54 25.5 16 20 19 10 9 24 M24 170 564 25
P914080.0009 P914080.TM30X11001 80 20 54 25.5 16 20 27 12 9 24 M30 110 627 25
P914080.0010 P914080.TM30X13001 80 20 54 25.5 16 20 27 12 9 24 M30 130 722 25
P914080.0012 P914080.TM30X15001 80 20 54 25.5 16 20 27 12 9 24 M30 150 817 25
P914080.0013 P914080.TM30X17001 80 20 54 25.5 16 20 27 12 9 24 M30 170 912 25
P914080.0015 P914080.TM30X19001 80 20 54 25.5 16 20 27 12 9 24 M30 190 1007 25
P914080.0016 P914080.TM30X21001 80 20 54 25.5 16 20 27 12 9 24 M30 210 1100 25
P914105.0001 P914105.TM24X11001 105 22 74 28 18.5 21 19 10 11 24 M24 110 433 25
P914105.0003 P914105.TM24X13001 105 22 74 28 18.5 21 19 10 11 24 M24 130 493 25
P914105.0005 P914105.TM24X15001 105 22 74 28 18.5 21 19 10 11 24 M24 150 553 25
P914105.0007 P914105.TM24X17001 105 22 74 28 18.5 21 19 10 11 24 M24 170 613 25
P914105.0009 P914105.TM30X11001 105 22 74 28 18.5 21 27 12 11 24 M30 110 676 25
P914105.0010 P914105.TM30X13001 105 22 74 28 18.5 21 27 12 11 24 M30 130 771 25
P914105.0012 P914105.TM30X15001 105 22 74 28 18.5 21 27 12 11 24 M30 150 866 25
P914105.0013 P914105.TM30X17001 105 22 74 28 18.5 21 27 12 11 24 M30 170 960 25
P914105.0015 P914105.TM30X19001 105 22 74 28 18.5 21 27 12 11 24 M30 190 1055 25
P914105.0016 P914105.TM30X21001 105 22 74 28 18.5 21 27 12 11 24 M30 210 1150 25
P914130.0002 P914130.TM24X11001 130 24 99 30 20 21 19 10 13 24 M24 110 498 25
P914130.0004 P914130.TM24X13001 130 24 99 30 20 21 19 10 13 24 M24 130 558 25
P914130.0006 P914130.TM24X15001 130 24 99 30 20 21 19 10 13 24 M24 150 618 25
P914130.0008 P914130.TM24X17001 130 24 99 30 20 21 19 10 13 24 M24 170 678 25
P914130.0019 P914130.TM30X11001 130 24 99 30 20 21 27 12 13 24 M30 110 741 25
P914130.0019 P914130.TM30X13001 130 24 99 30 20 21 27 12 13 24 M30 130 836 25
P914130.0019 P914130.TM30X15001 130 24 99 30 20 21 27 12 13 24 M30 150 931 25
P914130.0019 P914130.TM30X17001 130 24 99 30 20 21 27 12 13 24 M30 170 1025 25
P914130.0019 P914130.TM30X19001 130 24 99 30 20 21 27 12 13 24 M30 190 1120 25
P914130.0019 P914130.TM30X21001 130 24 99 30 20 21 27 12 13 24 M30 210 1220 25

Achtung: Die angegebene Belastbarkeitsgrenze F1 liegt 30% unter der Bruchlast und gilt als statisch.
Sonderstiftlängen ab einer Mindestbestellmenge von 100 Stück.

Ausführung P914CIN: Gelenkfuß mit Verstellspindel Typ B - aus Edelstahl - (mit Aufnahme für Gabelschlüssel) und Kugel 24
Codice Art. D H I H1 h A E s d2 R d16g Q F1 (kN) 3D
P914080.0002 P914080.TM24X11001CIN 80 20 54 25.5 16 20 19 10 9 24 M24 110 384 25
P914080.0004 P914080.TM24X13001CIN 80 20 54 25.5 16 20 19 10 9 24 M24 130 444 25
P914080.0006 P914080.TM24X15001CIN 80 20 54 25.5 16 20 19 10 9 24 M24 150 504 25
P914080.0008 P914080.TM24X19001CIN 80 20 54 25.5 16 20 19 10 9 24 M24 190 624 25
P914080.0011 P914080.TM30X13001CIN 80 20 54 25.5 16 20 27 12 9 24 M30 130 722 25
P914080.0014 P914080.TM30X17001CIN 80 20 54 25.5 16 20 27 12 9 24 M30 170 912 25
P914080.0017 P914080.TM30X21001CIN 80 20 54 25.5 16 20 27 12 9 24 M30 210 1100 25
P914105.0002 P914105.TM24X11001CIN 105 22 74 28 18.5 21 19 10 11 24 M24 110 433 25
P914105.0004 P914105.TM24X13001CIN 105 22 74 28 18.5 21 19 10 11 24 M24 130 493 25
P914105.0006 P914105.TM24X15001CIN 105 22 74 28 18.5 21 19 10 11 24 M24 150 553 25
P914105.0008 P914105.TM24X19001CIN 105 22 74 28 18.5 21 19 10 11 24 M24 190 673 25
P914105.0011 P914105.TM30X13001CIN 105 22 74 28 18.5 21 27 12 11 24 M30 130 771 25
P914105.0014 P914105.TM30X17001CIN 105 22 74 28 18.5 21 27 12 11 24 M30 170 960 25
P914105.0017 P914105.TM30X21001CIN 105 22 74 28 18.5 21 27 12 11 24 M30 210 1150 25
P914130.0003 P914130.TM24X11001CIN 130 24 99 30 20 21 21 19 13 24 M24 110 498 25
P914130.0005 P914130.TM24X13001CIN 130 24 99 30 20 21 21 19 13 24 M24 130 558 25
P914130.0007 P914130.TM24X15001CIN 130 24 99 30 20 21 21 19 13 24 M24 150 618 25
P914130.0010 P914130.TM24X19001CIN 130 24 99 30 20 21 21 19 13 24 M24 190 738 25
P914130.0013 P914130.TM30X13001CIN 130 24 99 30 20 21 21 27 13 24 M30 130 836 25
P914130.0016 P914130.TM30X17001CIN 130 24 99 30 20 21 21 27 13 24 M30 170 1025 25
P914130.0020 P914130.TM30X21001CIN 130 24 99 30 20 21 21 27 13 24 M30 210 1220 25

Achtung: Die angegebene Belastbarkeitsgrenze F1 liegt 30% unter der Bruchlast und gilt als statisch.
Sonderstiftlängen ab einer Mindestbestellmenge von 100 Stück.
