P911

Füße aus Kunststoff mit Befestigung - gelenkige Spindel

GELENKFUSS MIT BEFESTIGUNGSBOHRUNGEN UND VERSTELLSPINDEL TYP A AUS STAHL MIT KUGEL 12,4

Ausf. 16V01-0124

Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Einsatz:
    P911:
    Gelenkige Gewindespindel (Kugel 12,4) mit Sechskantbasis aus verzinktem Stahl (Gewindetoleranz 6g).
    P911CIN:
    Gelenkige Verstellspindel (Kugel 12,4) mit Sechskantbasis aus Edelstahl (AISI 303) (Gewindetoleranz 6g).

    Bodenbefestigung:

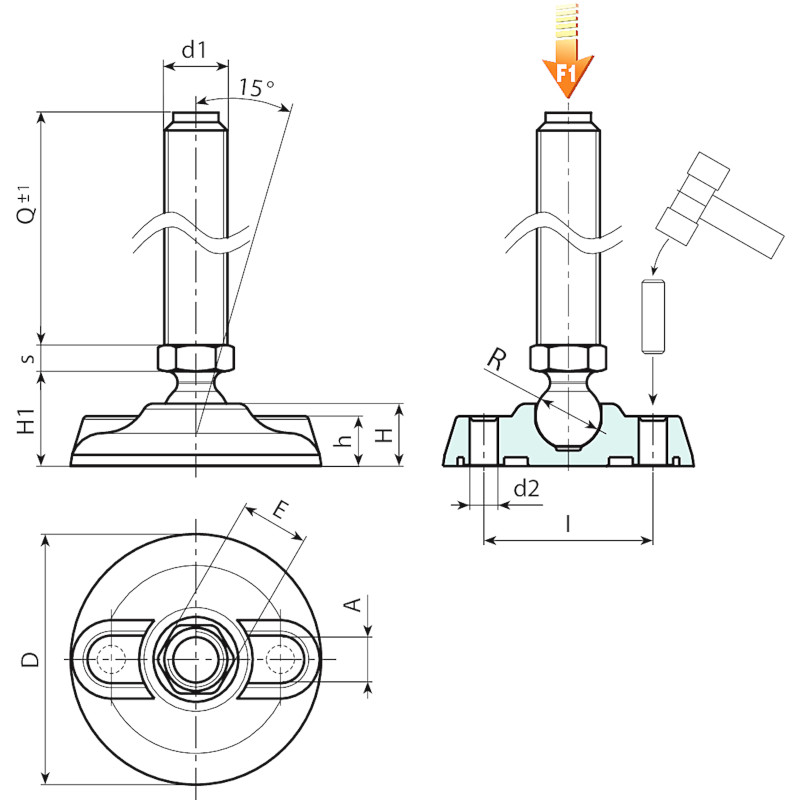

    Bei der Lieferung sind die Bohrungen für die Bodenbefestigung verschlossen. Um sie zu öffnen, ist die Kunststoffmembran zu durchbrechen (siehe Zeichnung).

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen können die Einsätze in Sonderlängen geliefert werden.
    Auf Anfrage und ab bestimmten Abnahmemengen ist der Fuß in der Farbe Orange erhältlich (RAL 2004).

Alternativprodukte
Ausführung P911: Gelenkfuß mit Verstellspindel Typ A (mit Sechskant) und Kugel 12,4
Codice Art. D H I H1 h A E s d2 R d16g Q F1 (kN) 3D
P911080.0001 P911080.TM08X4501 80 20 54 25.5 16 20 13 5 9 12.5 M8 45 66 10
P911080.0003 P911080.TM08X7001 80 20 54 25.5 16 20 13 5 9 12.5 M8 70 73 10
P911080.0010 P911080.TM10X4501 80 20 54 25.5 16 20 13 5 9 12.5 M10 45 74 10
P911080.0012 P911080.TM10X7001 80 20 54 25.5 16 20 13 5 9 12.5 M10 70 86 10
P911080.0005 P911080.TM10X10001 80 20 54 25.5 16 20 13 5 9 12.5 M10 100 123 10
P911080.0018 P911080.TM12X4501 80 20 54 25.5 16 20 13 5 9 12.5 M12 45 84 10
P911080.0021 P911080.TM12X7001 80 20 54 25.5 16 20 13 5 9 12.5 M12 70 101 10
P911080.0016 P911080.TM12X10001 80 20 54 25.5 16 20 13 5 9 12.5 M12 100 145 10

Achtung: Die angegebene Belastbarkeitsgrenze F1 liegt 30% unter der Bruchlast und gilt als statisch.
Sonderstiftlängen ab einer Mindestbestellmenge von 100 Stück.

Ausführung P911CIN: Gelenkfuß mit Verstellspindel Typ A (mit Sechskant) und Kugel 12,4 - aus Edelstahl
Codice Art. D H I H1 h A E s d2 R d16g Q F1 (kN) 3D
P911080.0002 P911080.TM08X4501CIN 80 20 54 25.5 16 20 13 5 9 12.5 M8 45 66 10
P911080.0004 P911080.TM08X7001CIN 80 20 54 25.5 16 20 13 5 9 12.5 M8 70 73 10
P911080.0011 P911080.TM10X4501CIN 80 20 54 25.5 16 20 13 5 9 12.5 M10 45 74 10
P911080.0013 P911080.TM10X7001CIN 80 20 54 25.5 16 20 13 5 9 12.5 M10 70 86 10
P911080.0019 P911080.TM12X4501CIN 80 20 54 25.5 16 20 13 5 9 12.5 M12 45 84 10
P911080.0022 P911080.TM12X7001CIN 80 20 54 25.5 16 20 13 5 9 12.5 M12 70 101 10
P911080.0017 P911080.TM12X10001CIN 80 20 54 25.5 16 20 13 5 9 12.5 M12 100 145 10

Achtung: Die angegebene Belastbarkeitsgrenze F1 liegt 30% unter der Bruchlast und gilt als statisch.
Sonderstiftlängen ab einer Mindestbestellmenge von 100 Stück.
