P912

Füße aus Kunststoff mit Befestigung - gelenkige Spindel

GELENKFUSS MIT BEFESTIGUNGSBOHRUNGEN UND VERSTELLSPINDEL TYP B AUS STAHL MIT KUGEL 12,4

Ausf. 16V01-0124

Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Einsatz:
    P912:
    Gelenkige Verstellspindel (Kugel 12,4) mit Aufnahme für Gabelschlüssel (Typ B) aus verzinktem Stahl (Gewindetoleranz 6g).
    P912CIN:
    Gelenkige Verstellspindel (Kugel 12,4) mit Aufnahme für Gabelschlüssel (Typ B) aus Edelstahl (AISI 303) (Gewindetoleranz 6g).

    Bodenbefestigung:

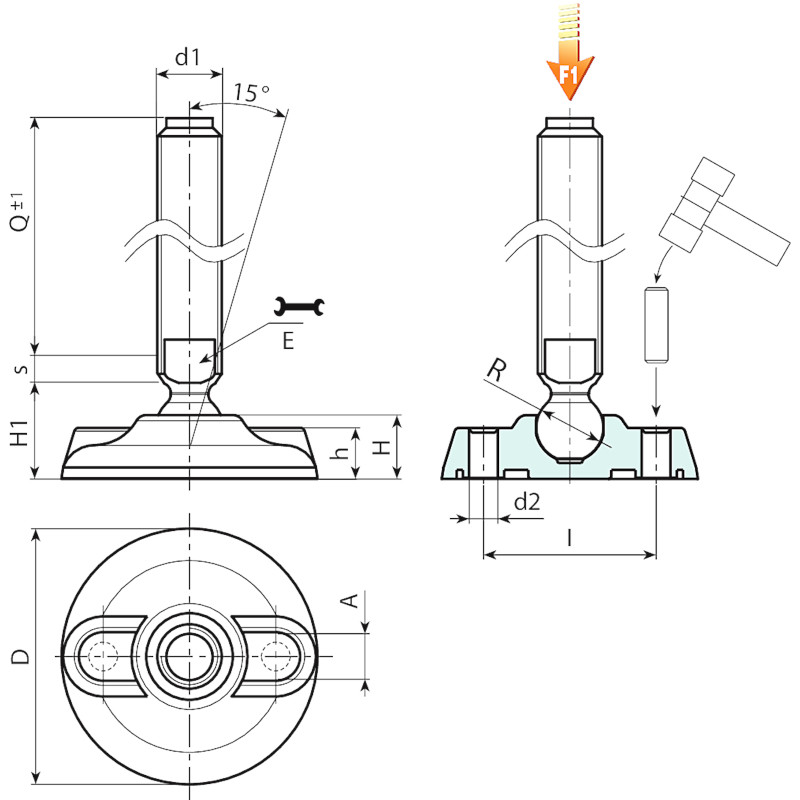

    Bei der Lieferung sind die Bohrungen für die Bodenbefestigung verschlossen. Um sie zu öffnen, ist die Kunststoffmembran zu durchbrechen (siehe Zeichnung).

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen können die Einsätze in Sonderlängen geliefert werden.
    Auf Anfrage und ab bestimmten Abnahmemengen ist der Fuß in der Farbe Orange erhältlich (RAL 2004).

Alternativprodukte

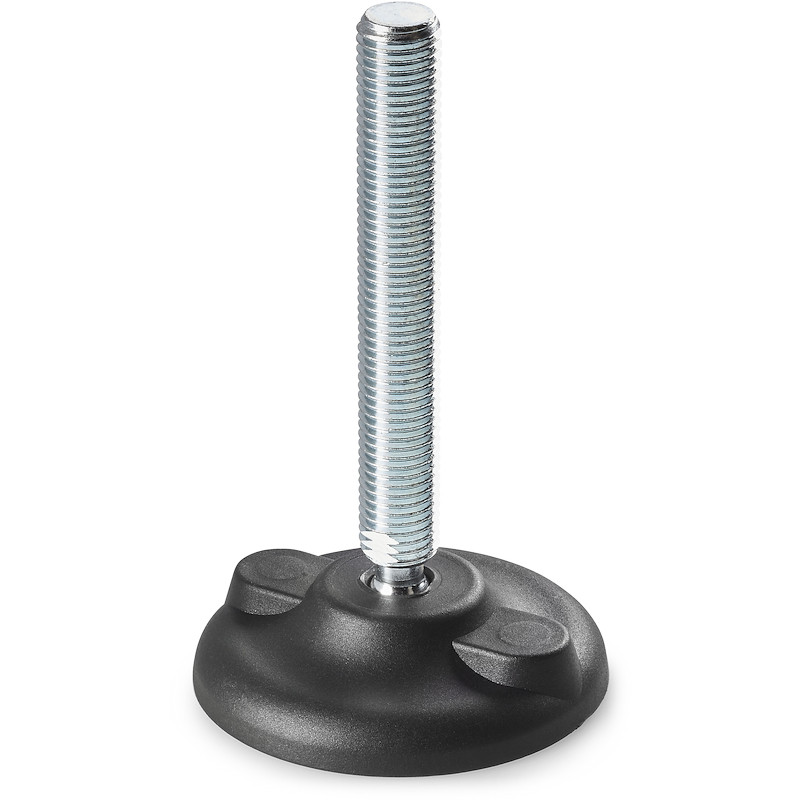

Ausführung P912: Gelenkfuß mit Verstellspindel Typ B (mit Aufnahme für Gabelschlüssel) und Kugel 12,4
Codice Art. D H I H1 h A E s d2 R d16g Q F1 (kN) 3D
P912080.0011 P912080.TM16X7001 80 20 54 25.5 16 20 13 7 9 12.5 M16 70 146 10
P912080.0012 P912080.TM16X9001 80 20 54 25.5 16 20 13 7 9 12.5 M16 90 172 10
P912080.0001 P912080.TM16X11001 80 20 54 25.5 16 20 13 7 9 12.5 M16 110 198 10
P912080.0003 P912080.TM16X13001 80 20 54 25.5 16 20 13 7 9 12.5 M16 130 224 10
P912080.0005 P912080.TM16X15001 80 20 54 25.5 16 20 13 7 9 12.5 M16 150 250 10
P912080.0008 P912080.TM16X17001 80 20 54 25.5 16 20 13 7 9 12.5 M16 170 276 10

Achtung: Die angegebene Belastbarkeitsgrenze F1 liegt 30% unter der Bruchlast und gilt als statisch.
Sonderstiftlängen ab einer Mindestbestellmenge von 100 Stück.

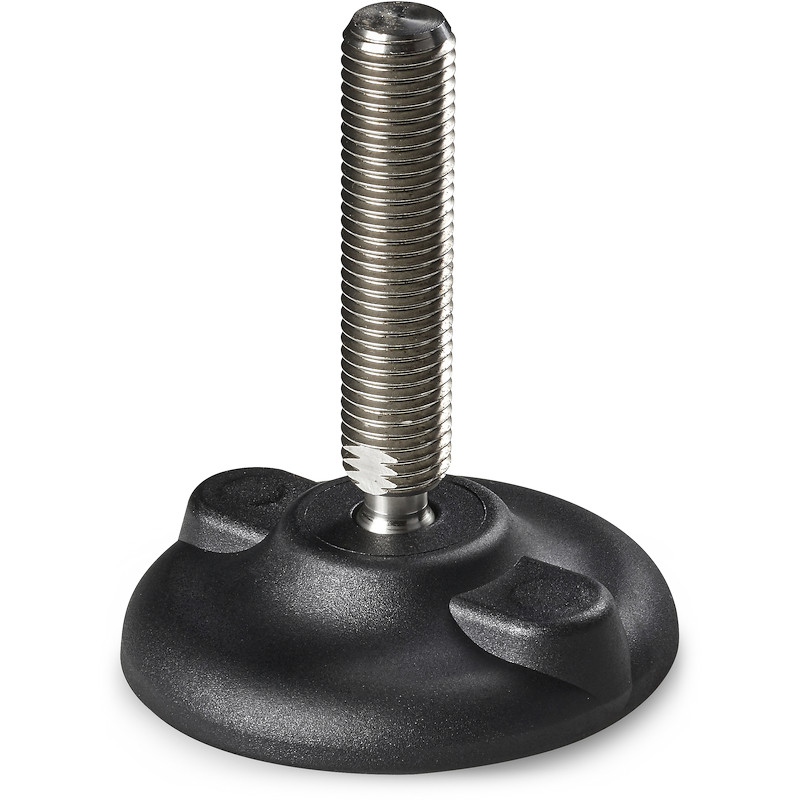

Ausführung P912CIN: Gelenkfuß mit Verstellspindel Typ B - aus Edelstahl - (mit Aufnahme für Gabelschlüssel) und Kugel 12,4
Codice Art. D H I H1 h A E s d2 R d16g Q F1 (kN) 3D
P912080.0002 P912080.TM16X11001CIN 80 20 54 25.5 16 20 13 7 9 12.5 M16 110 198 10
P912080.0004 P912080.TM16X13001CIN 80 20 54 25.5 16 20 13 7 9 12.5 M16 130 224 10
P912080.0007 P912080.TM16X15001CIN 80 20 54 25.5 16 20 13 7 9 12.5 M16 150 250 10
P912080.0009 P912080.TM16X17001CIN 80 20 54 25.5 16 20 13 7 9 12.5 M16 170 276 10

Achtung: Die angegebene Belastbarkeitsgrenze F1 liegt 30% unter der Bruchlast und gilt als statisch.
Sonderstiftlängen ab einer Mindestbestellmenge von 100 Stück.
