P918

Füße aus Kunststoff mit Befestigung - gelenkige Spindel+rutschfeste Basis

GELENKFUSS MIT BEFESTIGUNGSBOHRUNGEN UND VERSTELLSPINDEL TYP B AUS STAHL MIT KUGEL 24 UND RUTSCHFESTER GUMMIAUFLAGE

Ausf. 16V01-0124

Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Einsatz:

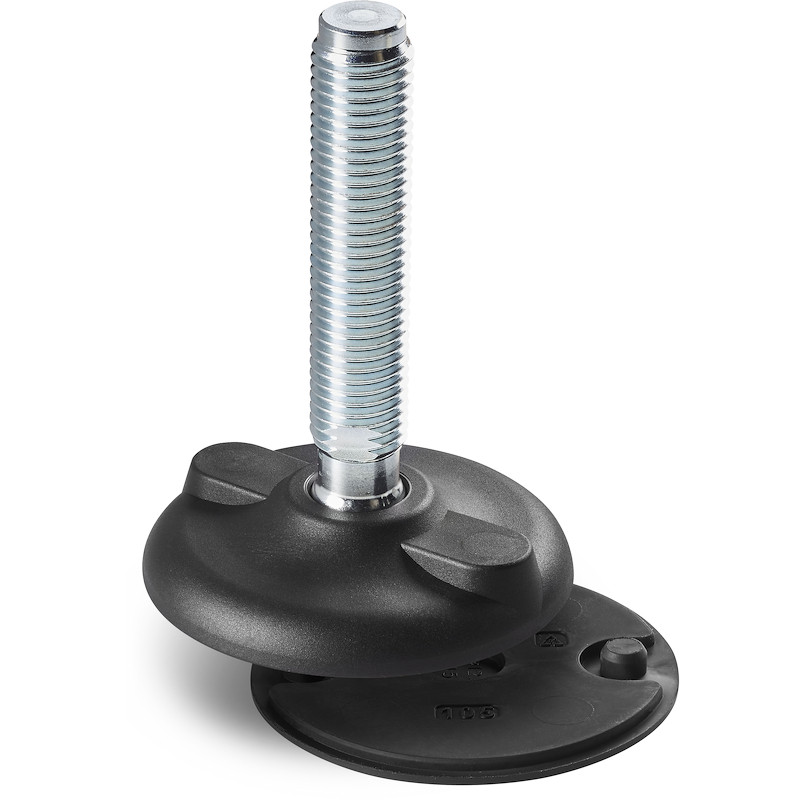

    P918:
    Gelenkige Gewindespindel (Kugel 24) mit gefräster Schlüsselaufnahme (Typ B) aus verzinktem Stahl (Gewindetoleranz 6g).

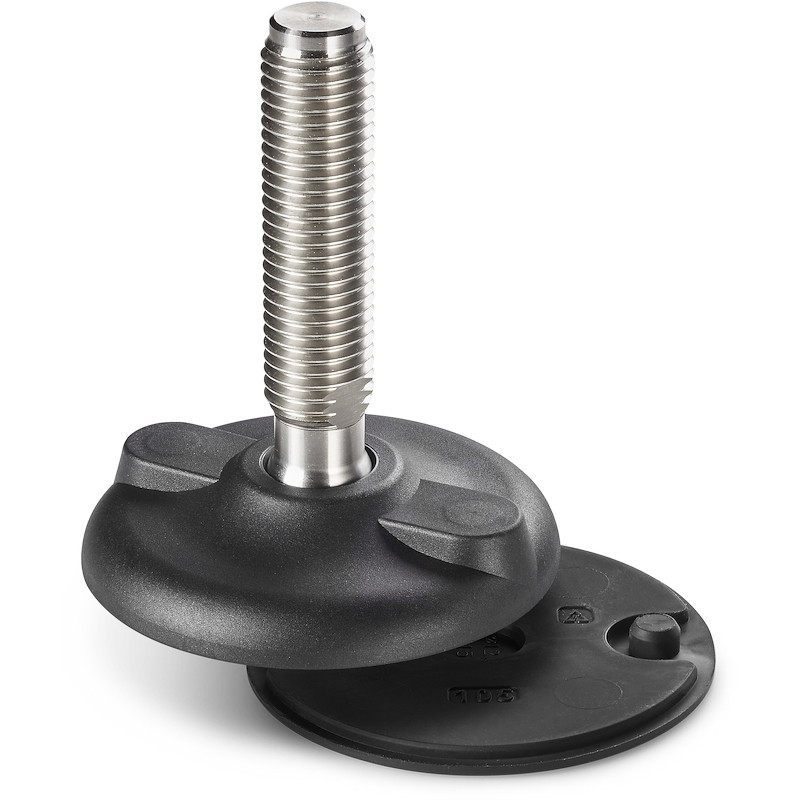

    P918CIN:
    Gelenkige Verstellspindel (Kugel 24) mit Aufnahme für Gabelschlüssel (Typ B) aus Edelstahl (AISI 303) (Gewindetoleranz 6g).

    Rutschfeste Gummiauflage:
    Rutschfeste Gummiauflage aus thermoplastischem Gummi SBS 75 Shore (schwarz RAL 9011). Öl- und fettbeständig. Druckmontiert.

    Bodenbefestigung:

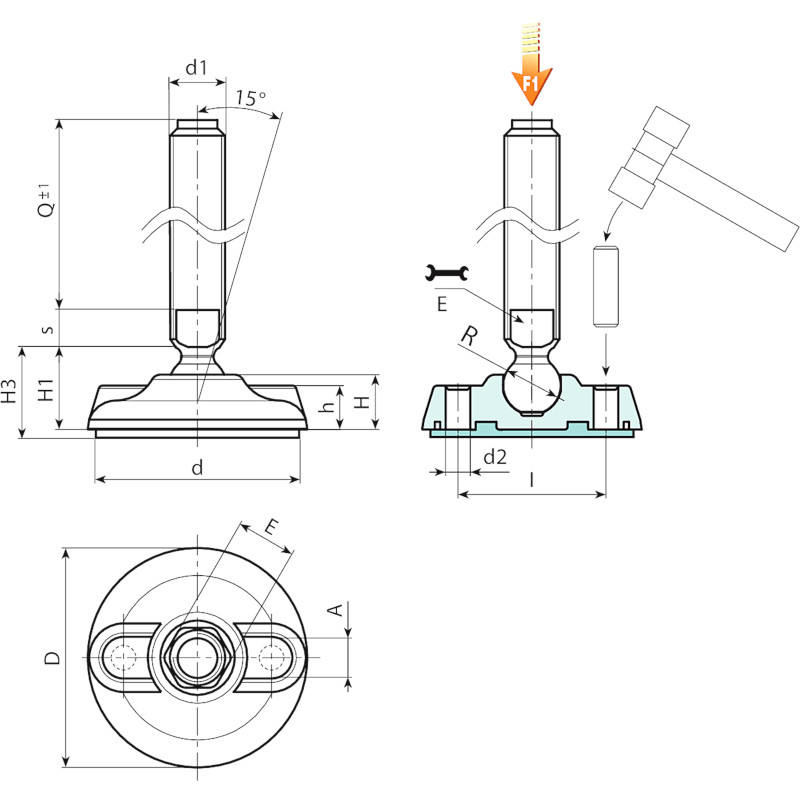

    Bei der Lieferung sind die Bohrungen für die Bodenbefestigung verschlossen. Um sie zu öffnen, ist die Kunststoffmembran zu durchbrechen (siehe Zeichnung).

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen können die Einsätze in Sonderlängen geliefert werden.
    Auf Anfrage und ab bestimmten Abnahmemengen ist der Fuß in der Farbe Orange erhältlich (RAL 2004).

Alternativprodukte
Ausführung P918: Gelenkfuß mit Verstellspindel Typ B (mit Aufnahme für Gabelschlüssel) und Kugel 24 - mit rutschfester Gummiauflage aus SBS
Codice Art. D H I H1 H3 h A E s d2 d R d16g Q F1 (kN) 3D
P918080.0001 P918080.TM24X11001 80 20 54 25.5 28.5 16 20 19 10 9 75 24 M24 110 469 25
P918080.0006 P918080.TM24X13001 80 20 54 25.5 28.5 16 20 19 10 9 75 24 M24 130 529 25
P918080.0008 P918080.TM24X15001 80 20 54 25.5 28.5 16 20 19 10 9 75 24 M24 150 589 25
P918080.0010 P918080.TM24X17001 80 20 54 25.5 28.5 16 20 19 10 9 75 24 M24 170 650 25
P918080.0013 P918080.TM30X11001 80 20 54 25.5 28.5 16 20 27 12 9 75 24 M30 110 652 25
P918080.0015 P918080.TM30X13001 80 20 54 25.5 28.5 16 20 27 12 9 75 24 M30 130 747 25
P918080.0017 P918080.TM30X15001 80 20 54 25.5 28.5 16 20 27 12 9 75 24 M30 150 842 25
P918080.0018 P918080.TM30X17001 80 20 54 25.5 28.5 16 20 27 12 9 75 24 M30 170 935 25
P918080.0020 P918080.TM30X19001 80 20 54 25.5 28.5 16 20 27 12 9 75 24 M30 190 1030 25
P918080.0021 P918080.TM30X21001 80 20 54 25.5 28.5 16 20 27 12 9 75 24 M30 210 1125 25
P918105.0001 P918105.TM24X11001 105 22 74 28 32 18.5 21 19 10 11 101 24 M24 110 562 25
P918105.0003 P918105.TM24X13001 105 22 74 28 32 18.5 21 19 10 11 101 24 M24 130 622 25
P918105.0005 P918105.TM24X15001 105 22 74 28 32 18.5 21 19 10 11 101 24 M24 150 682 25
P918105.0007 P918105.TM24X17001 105 22 74 28 32 18.5 21 19 10 11 101 24 M24 170 742 25
P918105.0009 P918105.TM30X11001 105 22 74 28 32 18.5 21 27 12 11 101 24 M30 110 745 25
P918105.0011 P918105.TM30X13001 105 22 74 28 32 18.5 21 27 12 11 101 24 M30 130 840 25
P918105.0013 P918105.TM30X15001 105 22 74 28 32 18.5 21 27 12 11 101 24 M30 150 934 25
P918105.0014 P918105.TM30X17001 105 22 74 28 32 18.5 21 27 12 11 101 24 M30 170 1030 25
P918105.0016 P918105.TM30X19001 105 22 74 28 32 18.5 21 27 12 11 101 24 M30 190 1125 25
P918105.0017 P918105.TM30X21001 105 22 74 28 32 18.5 21 27 12 11 101 24 M30 210 1220 25
P918130.0001 P918130.TM24X11001 130 24 99 30 35 20 21 19 10 13 126 24 M24 110 670 25
P918130.0003 P918130.TM24X13001 130 24 99 30 35 20 21 19 10 13 126 24 M24 130 730 25
P918130.0005 P918130.TM24X15001 130 24 99 30 35 20 21 19 10 13 126 24 M24 150 790 25
P918130.0007 P918130.TM24X17001 130 24 99 30 35 20 21 19 10 13 126 24 M24 170 850 25
P918130.0010 P918130.TM30X11001 130 24 99 30 35 20 21 27 12 13 126 24 M30 110 853 25
P918130.0011 P918130.TM30X13001 130 24 99 30 35 20 21 27 12 13 126 24 M30 130 948 25
P918130.0013 P918130.TM30X15001 130 24 99 30 35 20 21 27 12 13 126 24 M30 150 1043 25
P918130.0014 P918130.TM30X17001 130 24 99 30 35 20 21 27 12 13 126 24 M30 170 1140 25
P918130.0016 P918130.TM30X19001 130 24 99 30 35 20 21 27 12 13 126 24 M30 190 1235 25
P918130.0018 P918130.TM30X21001 130 24 99 30 35 20 21 27 12 13 126 24 M30 210 1330 25

Achtung: Die angegebene Belastbarkeitsgrenze F1 liegt 30% unter der Bruchlast und gilt als statisch.
Sonderstiftlängen ab einer Mindestbestellmenge von 100 Stück.

Ausführung P918CIN: Gelenkfuß mit Verstellspindel Typ B - aus Edelstahl - (mit Aufnahme für Gabelschlüssel) und Kugel 24 - mit rutschfester Gummiauflage aus SBS
Codice Art. D H I H1 H3 h A E s d2 d R d16g Q F1 (kN) 3D
P918080.0002 P918080.TM24X11001CIN 80 20 54 25.5 28.5 16 20 19 10 9 75 24 M24 110 469 25
P918080.0007 P918080.TM24X13001CIN 80 20 54 25.5 28.5 16 20 19 10 9 75 24 M24 130 529 25
P918080.0009 P918080.TM24X15001CIN 80 20 54 25.5 28.5 16 20 19 10 9 75 24 M24 150 589 25
P918080.0011 P918080.TM24X19001CIN 80 20 54 25.5 28.5 16 20 19 10 9 75 24 M24 190 709 25
P918080.0016 P918080.TM30X13001CIN 80 20 54 25.5 28.5 16 20 27 12 9 75 24 M30 130 747 25
P918080.0019 P918080.TM30X17001CIN 80 20 54 25.5 28.5 16 20 27 12 9 75 24 M30 170 935 25
P918080.0022 P918080.TM30X21001CIN 80 20 54 25.5 28.5 16 20 27 12 9 75 24 M30 210 1125 25
P918105.0002 P918105.TM24X11001CIN 105 22 74 28 32 18.5 21 19 10 11 101 24 M24 110 562 25
P918105.0004 P918105.TM24X13001CIN 105 22 74 28 32 18.5 21 19 10 11 101 24 M24 130 622 25
P918105.0006 P918105.TM24X15001CIN 105 22 74 28 32 18.5 21 19 10 11 101 24 M24 150 682 25
P918105.0008 P918105.TM24X19001CIN 105 22 74 28 32 18.5 21 19 10 11 101 24 M24 190 802 25
P918105.0012 P918105.TM30X13001CIN 105 22 74 28 32 18.5 21 27 12 11 101 24 M30 130 840 25
P918105.0015 P918105.TM30X17001CIN 105 22 74 28 32 18.5 21 27 12 11 101 24 M30 170 1030 25
P918105.0018 P918105.TM30X21001CIN 105 22 74 28 32 18.5 21 27 12 11 101 24 M30 210 1220 25
P918130.0002 P918130.TM24X11001CIN 130 24 99 30 35 20 21 19 10 13 126 24 M24 110 670 25
P918130.0004 P918130.TM24X13001CIN 130 24 99 30 35 20 21 19 10 13 126 24 M24 130 730 25
P918130.0006 P918130.TM24X15001CIN 130 24 99 30 35 20 21 19 10 13 126 24 M24 150 790 25
P918130.0009 P918130.TM24X19001CIN 130 24 99 30 35 20 21 19 10 13 126 24 M24 190 910 25
P918130.0012 P918130.TM30X13001CIN 130 24 99 30 35 20 21 27 12 13 126 24 M30 130 948 25
P918130.0015 P918130.TM30X17001CIN 130 24 99 30 35 20 21 27 12 13 126 24 M30 170 1140 25
P918130.0019 P918130.TM30X21001CIN 130 24 99 30 35 20 21 27 12 13 126 24 M30 210 1330 25

Achtung: Die angegebene Belastbarkeitsgrenze F1 liegt 30% unter der Bruchlast und gilt als statisch.
Sonderstiftlängen ab einer Mindestbestellmenge von 100 Stück.
