P800

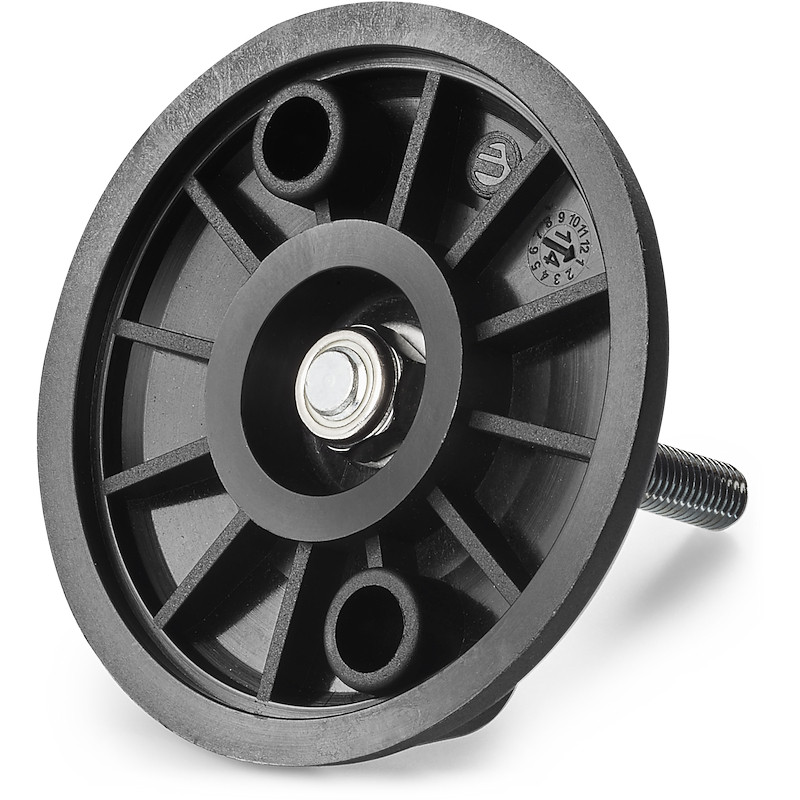

Füße mit Drehspindel

STELLFUSS MIT DREHSPINDEL UND BEFESTIGUNGSBOHRUNGEN

Ausf. 16V01-0124

STELLFUSS MIT DREHSPINDEL UND BEFESTIGUNGSBOHRUNGEN

P800 - STELLFUSS MIT DREHSPINDEL UND BEFESTIGUNGSBOHRUNGEN

Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Polyamid glasfaserverstärkt (PA6+GF).
    Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Einsatz:
    Drehbare, nicht gelenkige Gewindespindel aus verzinktem Stahl, Befestigung mit Mutter.
    (1) Selbstsperrende Mutter aus Edelstahl AISI 304, flache Serie UNI 7474.
    (2) Scheibe aus Edelstahl (AISI 304).

    Bodenbefestigung:

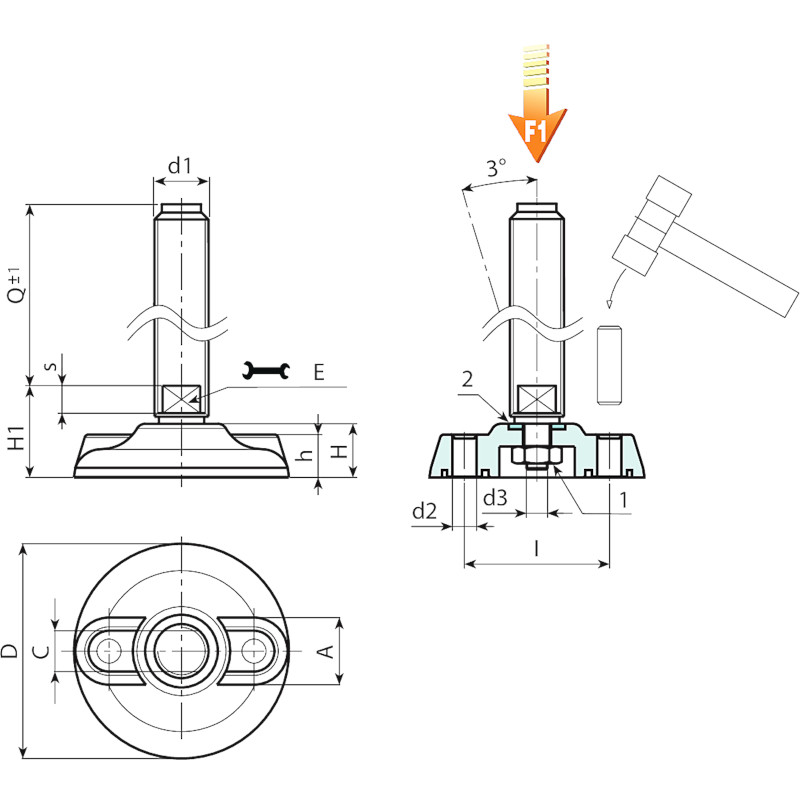

    Bei der Lieferung sind die Bohrungen für die Bodenbefestigung verschlossen. Um sie zu öffnen, ist die Kunststoffmembran zu durchbrechen (siehe Zeichnung).

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen können die Einsätze in Sonderlängen geliefert werden.
    Auf Anfrage und ab bestimmten Abnahmemengen ist der Fuß in der Farbe Orange erhältlich (RAL 2004).

Alternativprodukte
Ausführung P800: Stellfuß mit drehbarer Spindel und Befestigung mittels Mutter
Codice Art. D H I H1 h A s d2 d3 E d16g Q F1 (kN) 3D
P800080.0006 P800080.TM12X5001 80 20 54 32 16 18,5 8 9 M8 10 M12 50 130 13
P800080.0007 P800080.TM12X9001 80 20 54 32 16 18,5 8 9 M8 10 M12 90 143 13
P800080.0008 P800080.TM14X11001 80 20 54 32 16 18,5 8 9 M8 12 M14 110 181 13
P800080.0016 P800080.TM16X15001 80 20 54 32 16 18,5 8 9 M8 13 M16 150 274 13
P800105.0016 P800105.TM16X15001 105 22 74 36 18 22 10 11 M10 13 M16 150 324 15
P800105.0025 P800105.TM20X15001 105 22 74 36 18 22 10 11 M10 17 M20 150 417 15
P800105.0027 P800105.TM20X19001 105 22 74 36 18 22 10 11 M10 17 M20 190 500 15
P800105.0031 P800105.TM24X15001 105 22 74 36 18 22 10 11 M10 19 M24 150 553 15
P800105.0033 P800105.TM24X19001 105 22 74 36 18 22 10 11 M10 19 M24 190 673 15
P800105.0037 P800105.TM30X15001 105 22 74 36 18 22 10 11 M10 24 M30 150 866 15
P800105.0039 P800105.TM30X19001 105 22 74 36 18 22 10 11 M10 24 M30 190 1055 15
P800130.0007 P800130.TM16X9001 130 24 99 36 20 21 10 13 M10 13 M16 90 243 17
P800130.0004 P800130.TM16X15001 130 24 99 36 20 21 10 13 M10 13 M16 150 324 17
P800130.0008 P800130.TM20X11001 130 24 99 36 20 21 10 13 M10 17 M20 110 404 17
P800130.0010 P800130.TM20X15001 130 24 99 36 20 21 10 13 M10 17 M20 150 485 17
P800130.0012 P800130.TM20X19001 130 24 99 36 20 21 10 13 M10 17 M20 190 565 17
P800130.0016 P800130.TM24X15001 130 24 99 36 20 21 10 13 M10 19 M24 150 618 17
P800130.0018 P800130.TM24X19001 130 24 99 36 20 21 10 13 M10 19 M24 190 738 17
P800130.0022 P800130.TM30X15001 130 24 99 36 20 21 10 13 M10 24 M30 150 931 17
P800130.0024 P800130.TM30X19001 130 24 99 36 20 21 10 13 M10 24 M30 190 1120 17

Sonderstiftlängen ab einer Mindestbestellmenge von 100 Stück.
Achtung: Die angegebene Belastbarkeitsgrenze F1 liegt 30% unter der Bruchlast und gilt als statisch.
