16

P901

Füße aus Kunststoff - gelenkige Spindel + rutschfeste Basis

KLEINER GELENKFUSS MIT VERSTELLSPINDEL TYP A AUS STAHL MIT KUGEL 12,4 UND RUTSCHFESTER GUMMIAUFLAGE

Ausf. 16V01-0124

Polyamid glasfaserverstärkt (PA6+GF).
Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Polyamid glasfaserverstärkt (PA6+GF).
    Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Einsatz:

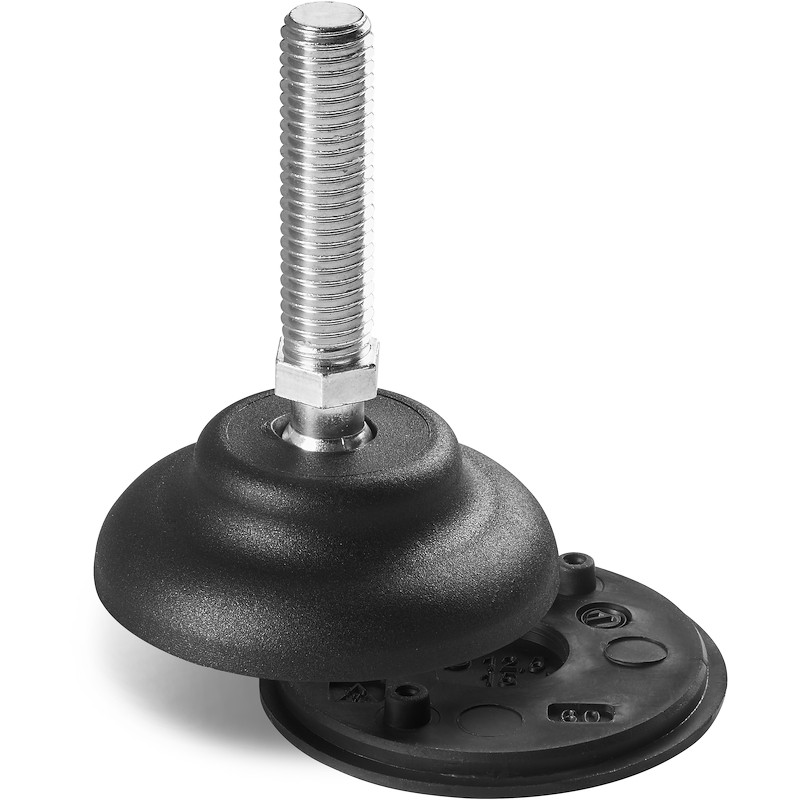

    Ausführung P901:
    Gelenkige Gewindespindel (Kugel 12,4) mit Sechskantbasis aus verzinktem Stahl (Gewindetoleranz 6g).

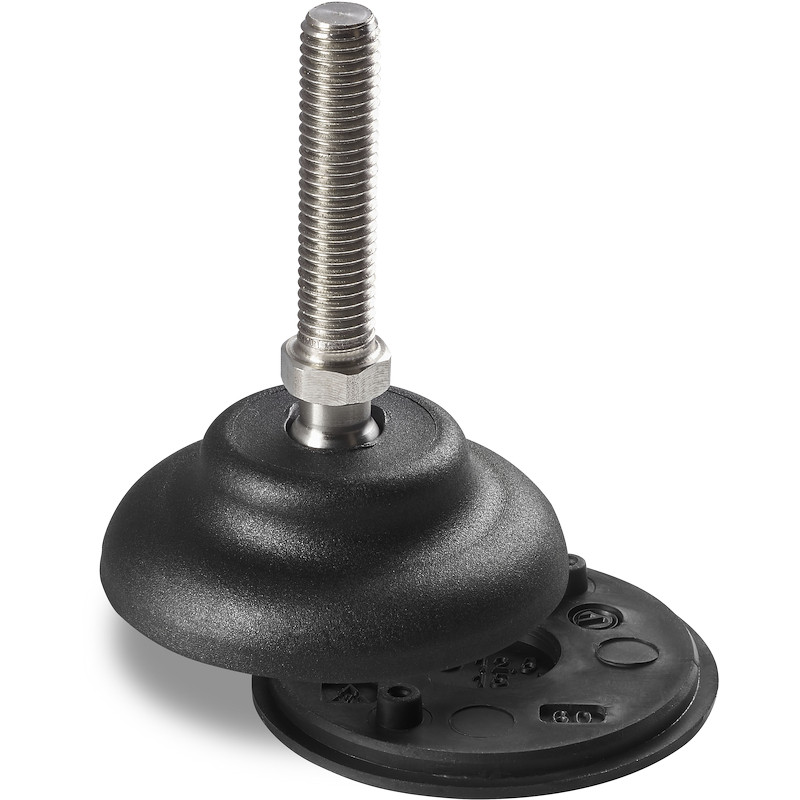

    Ausführung P901CIN:
    Gelenkige Verstellspindel (Kugel 12,4) mit Sechskantbasis aus Edelstahl (AISI 303) (Gewindetoleranz 6g).

    Rutschfeste Gummiauflage:
    Rutschfeste Gummiauflage aus thermoplastischem Gummi SBS 75 Shore (schwarz RAL 9011).
    Öl- und fettbeständig.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen können die Einsätze in Sonderlängen geliefert werden.
    Auf Anfrage und ab bestimmten Abnahmemengen ist der Fuß in der Farbe Orange erhältlich (RAL 2004).

Alternativprodukte
Ausführung P901: Gelenkfuß mit Verstellspindel Typ A (Sechskantbasis) und Kugel 12,4 - mit rutschfester Gummiauflage aus SBS

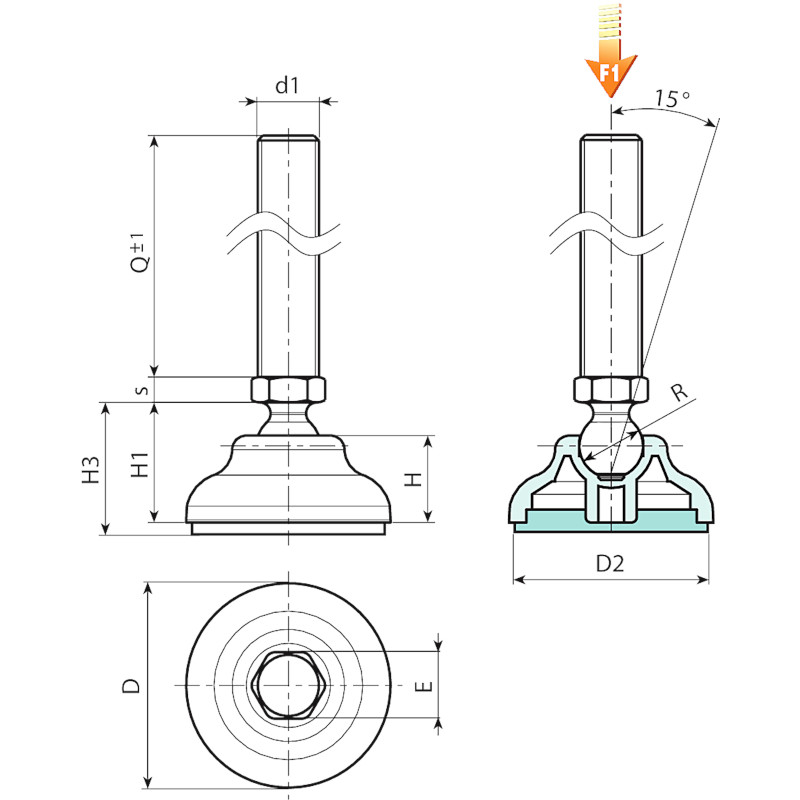

Codice Art. D H H1 H3 E s R d16g Q F1 (kN) 3D
P90140.0004 P90140.TM08X4501 40 17 23 26 13 5 12.5 M8 45 44 10
P90140.0008 P90140.TM08X7001 40 17 23 26 13 5 12.5 M8 70 51 10
- P90140.TM08X9001 40 17 23 26 13 5 12.5 M8 90 57 10
P90140.0015 P90140.TM10X4501 40 17 23 26 13 5 12.5 M10 45 52 10
P90140.0018 P90140.TM10X7001 40 17 23 26 13 5 12.5 M10 70 64 10
P90140.0011 P90140.TM10X10001 40 17 23 26 13 5 12.5 M10 100 79 10
P90140.0026 P90140.TM12X4501 40 17 23 26 13 5 12.5 M12 45 62 10
P90140.0029 P90140.TM12X7001 40 17 23 26 13 5 12.5 M12 70 79 10
P90140.0023 P90140.TM12X10001 40 17 23 26 13 5 12.5 M12 100 101 10
- P90150.TM08X4501 50 18 24 29 13 5 12.5 M8 45 66 10
- P90150.TM08X7001 50 18 24 29 13 5 12.5 M8 70 74 10
- P90150.TM08X9001 50 18 24 29 13 5 12.5 M8 90 82 10
- P90150.TM10X4501 50 18 24 29 13 5 12.5 M10 45 76 10
- P90150.TM10X7001 50 18 24 29 13 5 12.5 M10 70 88 10
- P90150.TM10X10001 50 18 24 29 13 5 12.5 M10 100 103 10
- P90150.TM12X4501 50 18 24 29 13 5 12.5 M12 45 86 10
- P90150.TM12X7001 50 18 24 29 13 5 12.5 M12 70 104 10
- P90150.TM12X10001 50 18 24 29 13 5 12.5 M12 100 125 10
- P90160.TM08X4501 60 20 26 31 13 5 12.5 M8 45 52 10
- P90160.TM08X7001 60 20 26 31 13 5 12.5 M8 70 59 10
- P90160.TM08X9001 60 20 26 31 13 5 12.5 M8 90 65 10
- P90160.TM10X4501 60 20 26 31 13 5 12.5 M10 45 60 10
- P90160.TM10X7001 60 20 26 31 13 5 12.5 M10 70 69 10
- P90160.TM10X10001 60 20 26 31 13 5 12.5 M10 100 83 10
- P90160.TM12X4501 60 20 26 31 13 5 12.5 M12 45 70 10
- P90160.TM12X7001 60 20 26 31 13 5 12.5 M12 70 84 10
- P90160.TM12X10001 60 20 26 31 13 5 12.5 M12 100 105 10

Achtung: Die angegebene Belastbarkeitsgrenze F1 liegt 30% unter der Bruchlast und gilt als statisch.
Sonderstiftlängen ab einer Mindestbestellmenge von 100 Stück.

Ausführung P901CIN: Gelenkfuß mit Verstellspindel Typ A (Sechskantbasis) - Kugel 12,4 - aus Edelstahl - mit rutschfester Gummiauflage aus SBS
Codice Art. D H H1 H3 E s R d16g Q F1 (kN) 3D
P90140.0005 P90140.TM08X4501CIN 40 17 23 26 13 5 12.5 M8 45 40 10
P90140.0009 P90140.TM08X7001CIN 40 17 23 26 13 5 12.5 M8 70 47 10
P90140.0016 P90140.TM10X4501CIN 40 17 23 26 13 5 12.5 M10 45 48 10
P90140.0019 P90140.TM10X7001CIN 40 17 23 26 13 5 12.5 M10 70 60 10
P90140.0027 P90140.TM12X4501CIN 40 17 23 26 13 5 12.5 M12 45 58 10
P90140.0030 P90140.TM12X7001CIN 40 17 23 26 13 5 12.5 M12 70 75 10
P90140.0024 P90140.TM12X10001CIN 40 17 23 26 13 5 12.5 M12 100 97 10
- P90150.TM08X4501CIN 50 18 24 29 13 5 12.5 M8 45 46 10
- P90150.TM08X7001CIN 50 18 24 29 13 5 12.5 M8 70 53 10
- P90150.TM10X4501CIN 50 18 24 29 13 5 12.5 M10 45 54 10
- P90150.TM10X7001CIN 50 18 24 29 13 5 12.5 M10 70 63 10
- P90150.TM12X4501CIN 50 18 24 29 13 5 12.5 M12 45 64 10
- P90150.TM12X7001CIN 50 18 24 29 13 5 12.5 M12 70 78 10
- P90150.TM12X10001CIN 50 18 24 29 13 5 12.5 M12 100 99 10
- P90160.TM08X4501CIN 60 20 26 31 13 5 12.5 M8 45 58 10
- P90160.TM08X7001CIN 60 20 26 31 13 5 12.5 M8 70 66 10
- P90160.TM10X4501CIN 60 20 26 31 13 5 12.5 M10 45 68 10
- P90160.TM10X7001CIN 60 20 26 31 13 5 12.5 M10 70 80 10
- P90160.TM12X4501CIN 60 20 26 31 13 5 12.5 M12 45 78 10
- P90160.TM12X7001CIN 60 20 26 31 13 5 12.5 M12 70 96 10
- P90160.TM12X10001CIN 60 20 26 31 13 5 12.5 M12 100 117 10

Achtung: Die angegebene Belastbarkeitsgrenze F1 liegt 30% unter der Bruchlast und gilt als statisch.
Sonderstiftlängen ab einer Mindestbestellmenge von 100 Stück.
