P915

Füße aus Kunststoff mit Befestigung - gelenkige Spindel+rutschfeste Basis

GELENKFUSS MIT BEFESTIGUNGSBOHRUNGEN UND VERSTELLSPINDEL TYP A AUS STAHL MIT KUGEL 12,4 UND RUTSCHFESTER GUMMIAUFLAGE

Ausf. 16V01-0124

Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Einsatz:
    P915:
    Gelenkige Gewindespindel (Kugel 12,4) mit Sechskantbasis aus verzinktem Stahl (Gewindetoleranz 6g).
    P915CIN:
    Gelenkige Verstellspindel (Kugel 12,4) mit Sechskantbasis aus Edelstahl (AISI 303) (Gewindetoleranz 6g).

    Rutschfeste Gummiauflage:
    Rutschfeste Gummiauflage aus thermoplastischem Gummi SBS 75 Shore (schwarz RAL 9011). Öl- und fettbeständig. Druckmontiert.

    Bodenbefestigung:

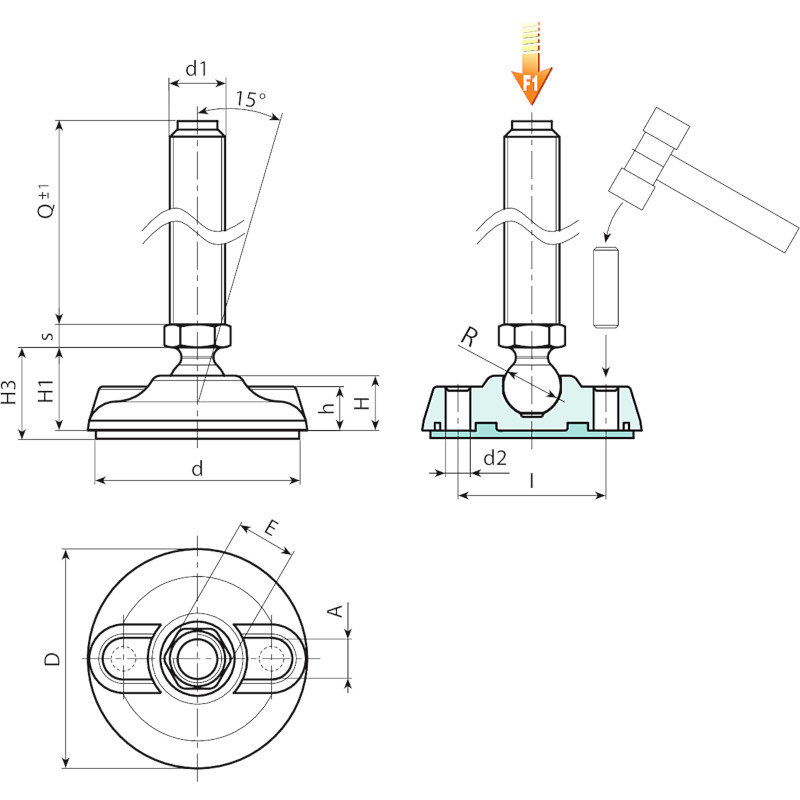

    Bei der Lieferung sind die Bohrungen für die Bodenbefestigung verschlossen. Um sie zu öffnen, ist die Kunststoffmembran zu durchbrechen (siehe Zeichnung).

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen können die Einsätze in Sonderlängen geliefert werden.
    Auf Anfrage und ab bestimmten Abnahmemengen ist der Fuß in der Farbe Orange erhältlich (RAL 2004).

Alternativprodukte

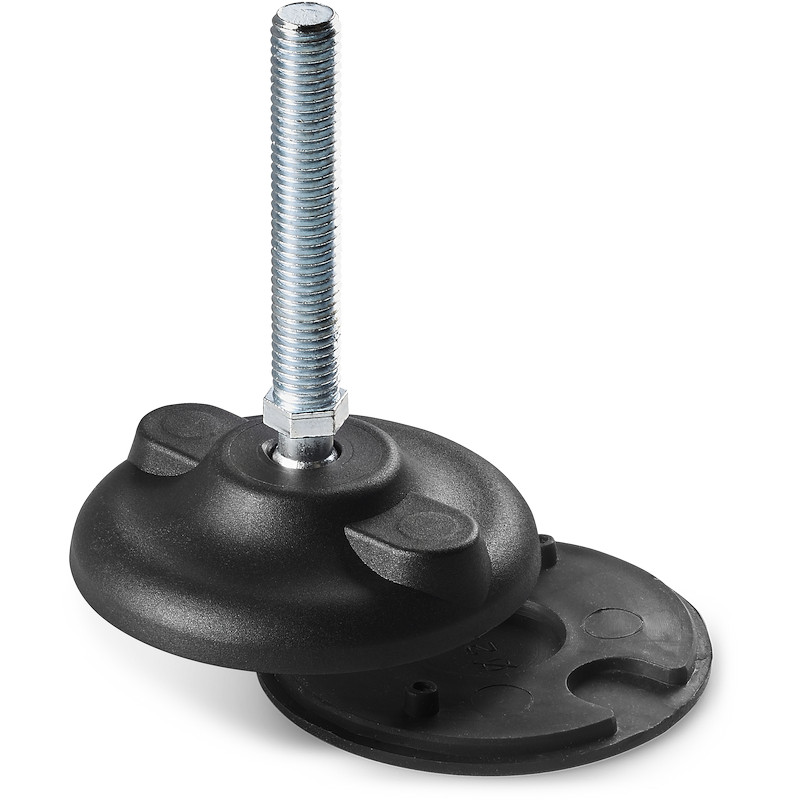

Ausführung P915: Gelenkfuß mit Verstellspindel Typ A (mit Sechskant) und Kugel 12,4 - mit rutschfester Gummiauflage aus SBS
Codice Art. D H I H1 H3 h A E s d2 d R d16g Q F1 (kN) 3D
P915080.0001 P915080.TM08X4501 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M8 45 91 10
P915080.0003 P915080.TM08X7001 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M8 70 97 10
P915080.0007 P915080.TM10X4501 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M10 45 97 10
P915080.0009 P915080.TM10X7001 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M10 70 109 10
P915080.0005 P915080.TM10X10001 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M10 100 146 10
P915080.0018 P915080.TM12X4501 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M12 45 107 10
P915080.0020 P915080.TM12X7001 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M12 70 124 10
P915080.0012 P915080.TM12X10001 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M12 100 168 10

Achtung: Die angegebene Belastbarkeitsgrenze F1 liegt 30% unter der Bruchlast und gilt als statisch.
Sonderstiftlängen ab einer Mindestbestellmenge von 100 Stück.

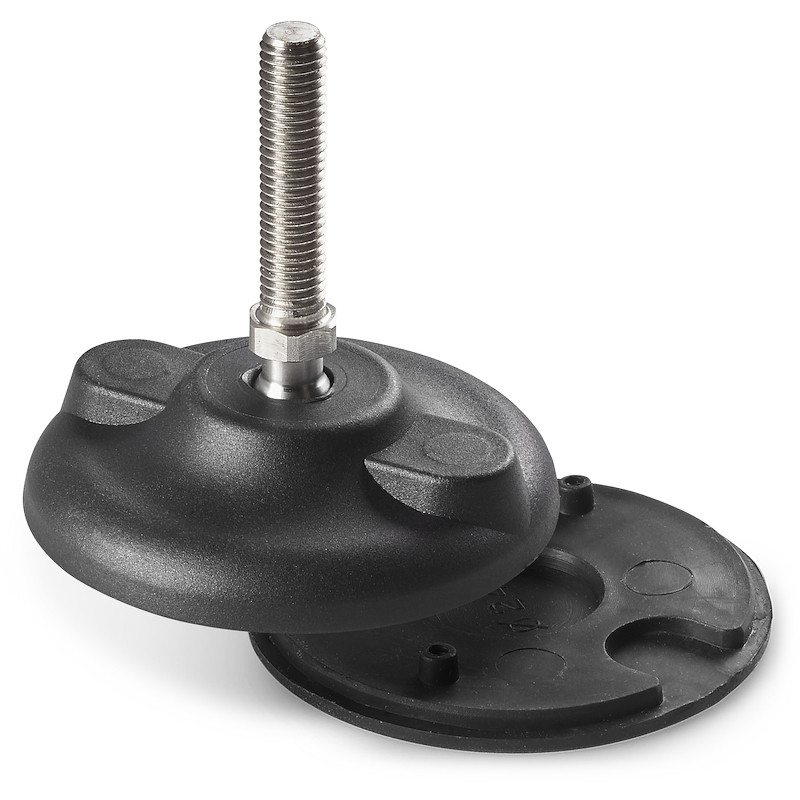

Ausführung P915CIN: Gelenkfuß mit Verstellspindel Typ A - aus Edelstahl - (mit Sechskant) und Kugel 12,4 - mit rutschfester Gummiauflage aus SBS
Art. D H I H1 H3 h A E s d2 d R d1 Q F1 (N) 3D
P915080.TM08X4501 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M08 45 91 10000
P915080.TM08X7001 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M08 70 97 10000
P915080.TM10X4501 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M10 45 97 10000
P915080.TM10X7001 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M10 70 109 10000
P915080.TM10X10001 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M10 100 146 10000
P915080.TM12X4501 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M12 45 107 10000
P915080.TM12X7001 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M12 70 124 10000
P915080.TM12X10001 80 20 54 25.5 28.5 16 20 13 5 9 75 12.5 M12 100 168 10000

Achtung: Die angegebene Belastbarkeitsgrenze F1 liegt 30% unter der Bruchlast und gilt als statisch.
Sonderstiftlängen ab einer Mindestbestellmenge von 100 Stück.
