K960

Knöpfe mit Sitz für Schwerkraftanzeige

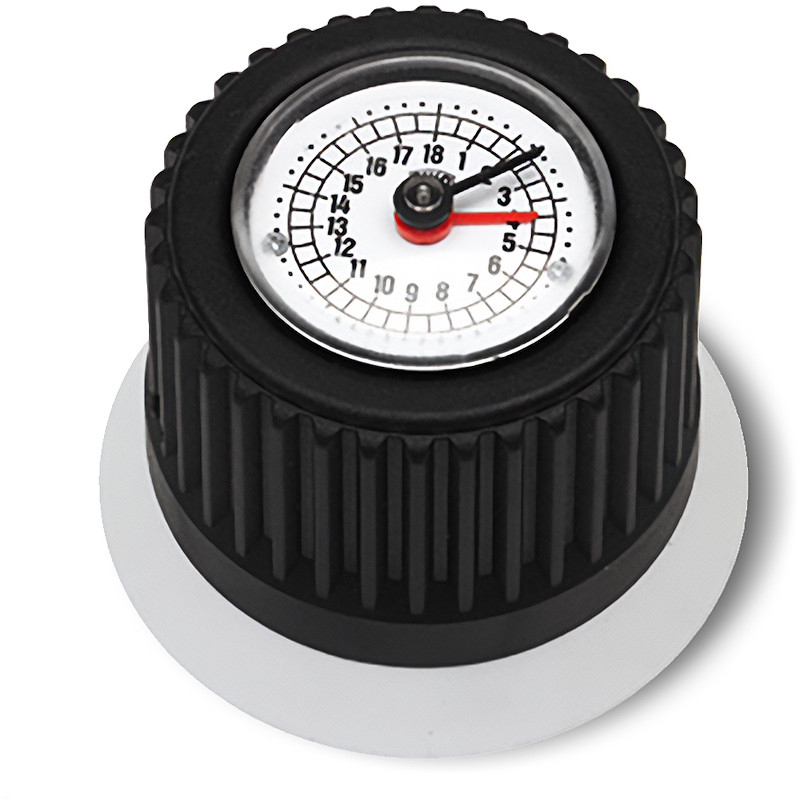

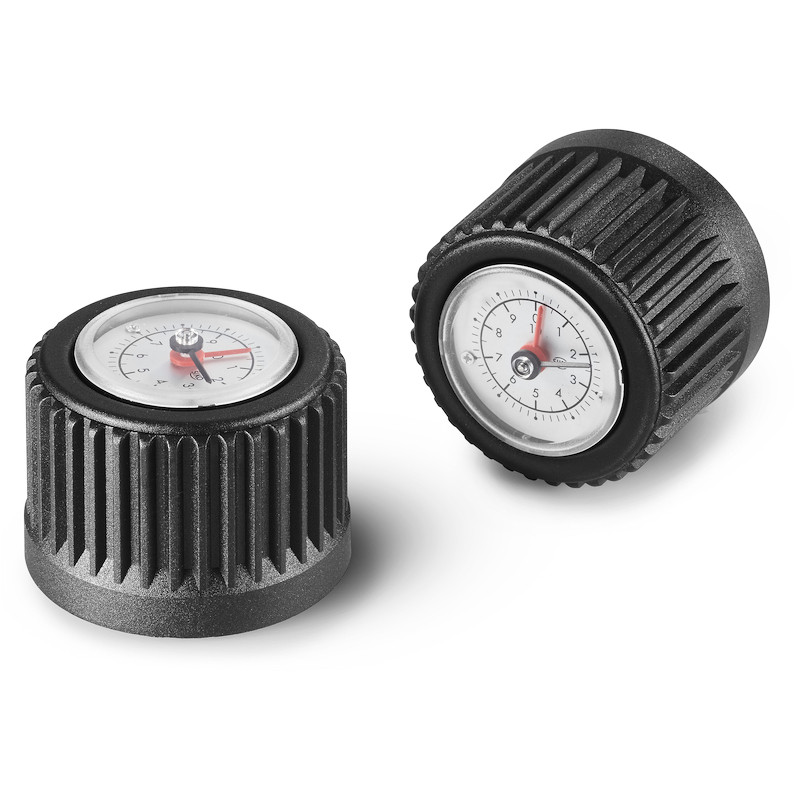

DREHKNOPF MIT RÄNDEL FÜR STELLUNGSANZEIGER TYP K650-050

Ausf. 11V01-0124

Verstärktes Polyamid. Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Verstärktes Polyamid. Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Verwendbarer Stellungsanzeiger:
    Für Stellungsanzeiger mit Artikelnummer K650050. Der Anzeiger kann nur in vertikaler Lage verwendet werden (horizontale Maschinenachse). Der Stellungsanzeiger ist separat zu beziehen. Für weitere Informationen siehe den Artikel K650 [S.FAM_K650-Codice.

    Einsatz:
    Buchse aus verzinktem Stahl mit Durchgangsbohrung (Toleranz H10).

    Befestigung:
    Der Drehknopf wird über die Gewindebohrung (d4) an der Welle fixiert. (Gewindestift nicht im Lieferumfang).

    Befestigung Stellungsanzeiger:
    Den Stellungsanzeiger mit einem Gewindestift M4 bei Gewindebohrung d6 fixieren.

    Weitere Möglichkeiten:
    Buchse mit brünierter Oberfläche (d1 mit Toleranz H7). Ab einer Mindestabnahmemenge von 50 Stück. Bitte Bestellzusatz ZB verwenden. Beispiel: K961078.TD0801ZB.
    Kundenspezifische Buchsendurchmesser d1 nach Zeichnung.
    Kundenspezifische Materialien der Einsätze.
    Auf Anfrage ist der Drehknopf mit grauem Flansch erhältlich. Das Produkt hat die Artikelnummer: K96178.TD080116.

  • Zubehör

Alternativprodukte

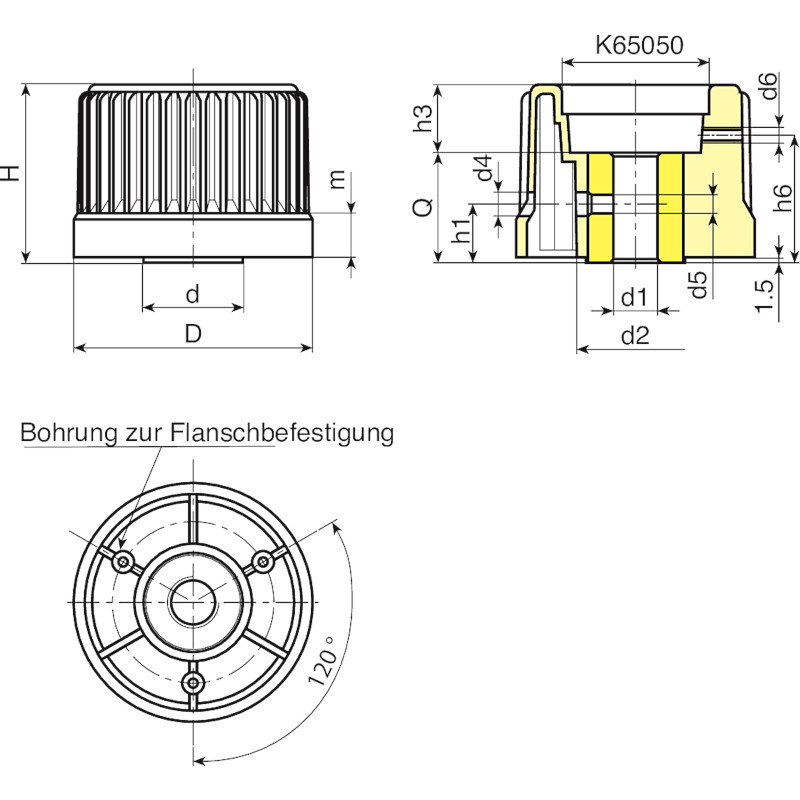

Codice art. D H m d d2 d4 d5 d6 h1 h3 h6 Dm d1H10 Q
K96078.0002 K96078.TD0801 78 56 15 31 36 6.5 M6 M4 18 24 38.5 18 8 32 230

Achtung: Ab einer Mindestbestellmenge von 50 Stück kann der Durchmesser d1 individuell angepasst werden. Bohrung verzinkt (Toleranz H10). Bohrung brüniert (Toleranz H7).
Dm = der maximal mögliche Durchmesser nach der Nachbearbeitung.
