K650

Schwerkraftanzeiger und Zubehör

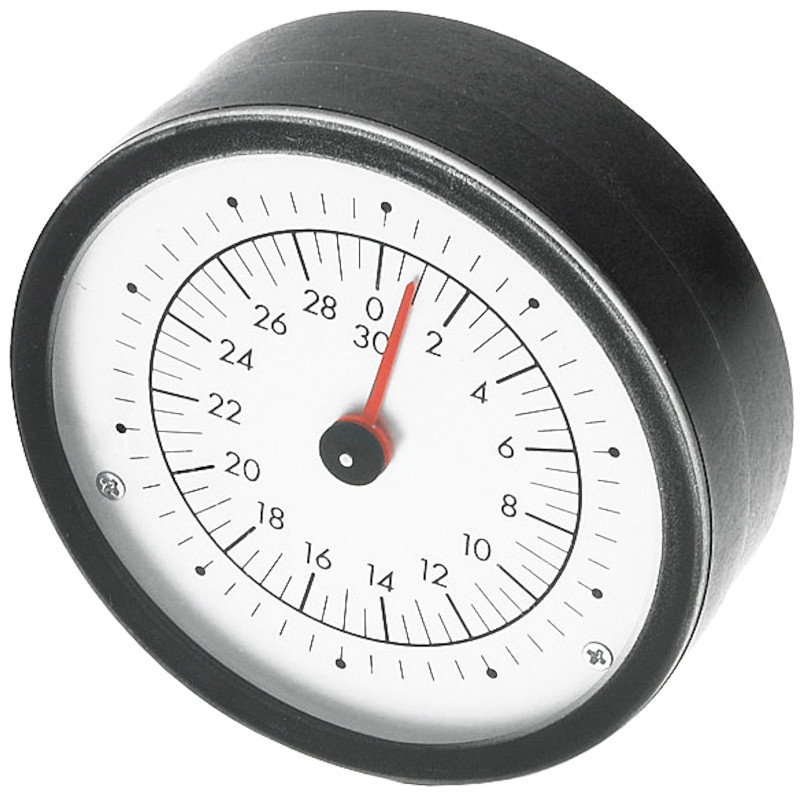

STELLUNGSANZEIGER

Ausf. 11V01-0124

Anzeigergehäuse:

Alle glatt.

Alternativprodukte
Optionen, die bei der Bestellung anzugeben sind (GR-SR-F1-F2)

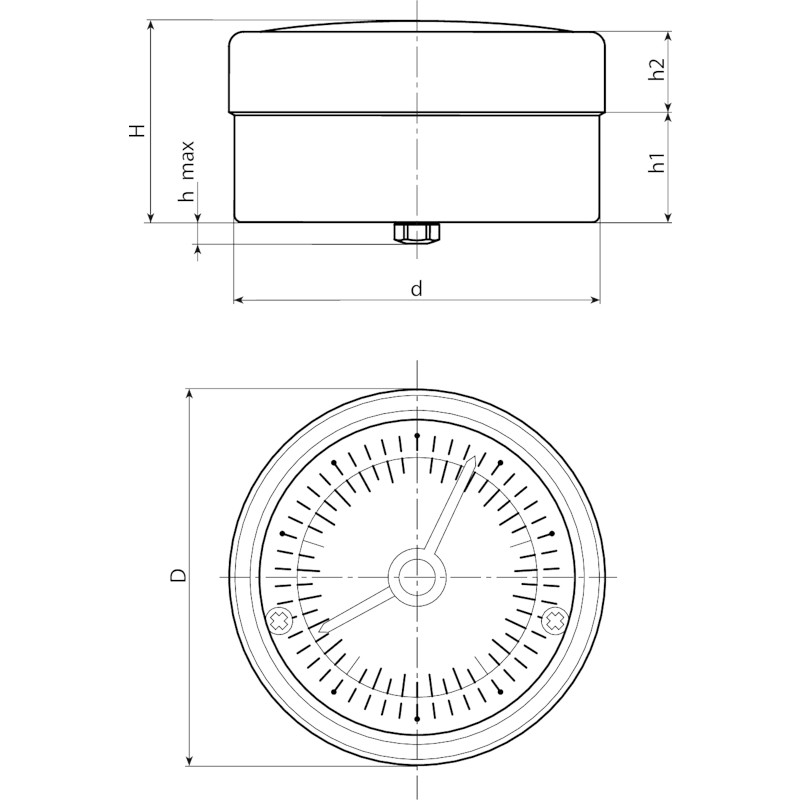

art. D d H h h1 h2 GR SR F1 F2
K650050..... 51.7 50.2 29.2 4.2 14.7 11.5 1-2-3-6-10-12-15-18-20-24-30-36-48-50-60-72-84-96-100 O-A 1 2 100
K650070..... 66.8 65 28.5 5 16.2 11.3 1-2-3-6-10-12-15-18-20-24-30-36-48-50-60-72-84-96-100 O-A 1 2 100
K650080..... 86.8 84.8 29.8 5 15.6 12.7 1-2-3-6-10-12-15-18-20-24-30-36-48-50-60-72-84-96-100 O-A 1 2 100

Bei Bestellung bitten wir Sie, die entsprechenden Stellen der Artikelnummer mit den notwendigen Angaben zu ergänzen.
Beispiel 1:
Beispiel 1: für einen Stellungsanzeiger mit Durchmesser Ø 80 mm (K650080), - Untersetzungsverhältnis (GR) 12, - Drehrichtung im Uhrzeigersinn (SR) O, zwei Zeiger (F2) 2, stellt sich die vollständige Bestellnummer wie folgt dar: K650080.012O2.
oder
Beispiel 2: für einen Stellungsanzeiger mit Durchmesser Ø 70 mm (K650070), - Untersetzungsverhältnis (GR) 100, - Drehrichtung entgegen dem Uhrzeigersinn (SR) A, - ein Zeiger (F1) 1, stellt sich die vollständige Bestellnummer wie folgt dar: K650070.100A1.
