K960

Ручки с гнездом для гравитационного индикатора

РУЧКА УПРАВЛЕНИЯ РИФЛЕНАЯ ДЛЯ ИНДИКАТОРА K650-50

Верс. 11V01-0124

Усиленный полиамид. Устойчивость к маслам и жирам.

Сатинирован.

  • Технические характеристики

    Материалы:
    Усиленный полиамид. Устойчивость к маслам и жирам.

    Поверхность:
    Сатинирован.

    Цвет:
    Черный (RAL 9011).

    Устанавливаемый индикатор:
    Гравитационный индикатор, модель K650050. Индикатор используется только в вертикальном положении (горизонтальная ось машины). Индикатор приобретается отдельно. Для более подробной информации см. артикул K650 [стр.FAM_K650-Codice.

    Вставка:
    Втулка с гладким сквозным отверстием из оцинкованной стали (допуск отверстия H10).

    Крепление:
    Ручка крепится к валу посредством радиального резьбового отверстия (d4) (установочный винт не входит в комплект поставки).

    Крепление индикатора:
    Индикатор крепится с помощью резьбового установочного винта M4 (не входит в комплект поставки), который вставляется в отверстие d6.

    Специальные Запросы:
    По запросу при минимальном заказе 50 штук вставки могут поставляться с отверстием d1 с допуском H7 и вороненой отделкой. Добавить к стандартному коду буквы ZB. Пример: K961078.TD0801ZB.
    По запросу, при наличии объемов, вставки могут изготавливаться с отверстием d1 согласно чертежа.
    По запросу, при наличии объемов, вставки могут изготавливаться из другого материала.
    По запросу возможна поставка ручки с серым фланцем. Код изделия будет: K96178.TD080116.

  • Комплектующие

Альтернативные изделия

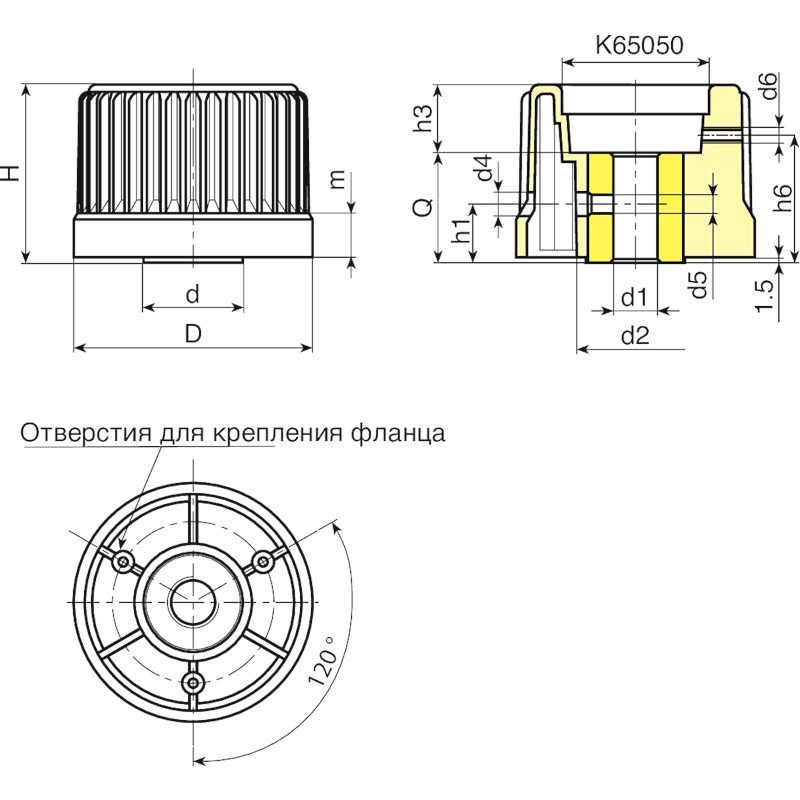

Codice art. D H m d d2 d4 d5 d6 h1 h3 h6 Dm d1H10 Q
K96078.0002 K96078.TD0801 78 56 15 31 36 6.5 M6 M4 18 24 38.5 18 8 32 230

Внимание: При минимальном заказе 50 штук диаметр d1 может изготавливаться под заказ (допуск оцинкованного отверстия – H10, вороненого – H7).
Dm = Восстановительный максимальный диаметр, который можно получить (расширение).
