K960

Szabályozógombok peremmel gravitációs pozíciójelzőhöz

RECÉZETT SZABÁLYOZÓ GOMB K650-50 JELZŐHÖZ

Ver. 11V01-0124

Merevített poliamid. Olajokkal és zsírokkal szemben ellenálló.

Szatén.

  • Műszaki jellemzők

    Anyagok:
    Merevített poliamid. Olajokkal és zsírokkal szemben ellenálló.

    Felületkikészítés:
    Szatén.

    Szín:
    Fekete (RAL 9011).

    Felszerelhető jelző:
    K650050 típusú gravitációs pozíciójelző. A jelző csak függőleges helyzetben használható (vízszintes géptengely). A jelzőt külön kell megvásárolni. További információért lásd a K650 cikket [oldal:FAM_K650-Codice.

    Betét:
    Horganyzott acélbetét sima átmenő furattal (H10 tolerancia)

    Rögzítési módszer:
    A gomb a menetes sugárirányú furat (d4) révén van rögzítve a tengelyhez (a hernyócsavar nem tartozék).

    Jelző rögzítési módszere:
    Rögzítse a jelzőt M04-es menetes hernyócsavarral (nem tartozék), amelyet a d6 furatba kell helyezni.

    Speciális kérések:
    Kérésre és legalább 50 darab esetében a betétek d1 furattal, H7 toleranciával és fekete oxidos felületkezeléssel szállíthatók. Egészítse ki ZB betűkkel a standard kódot. Példa: K961078.TD0801ZB.
    Kérésre és speciális mennyiségek esetében a betétek egyedi d1 furatátmérővel szállíthatók.
    Kérésre és speciális mennyiségek esetében a betétek különböző anyagokban szállíthatók.
    Kérésre a szabályozó gombot szürke gyűrűvel tudjuk szállítani. Ennek a terméknek a kódja: K96178.TD080116.

  • Tartozékok

Alternatív termékek

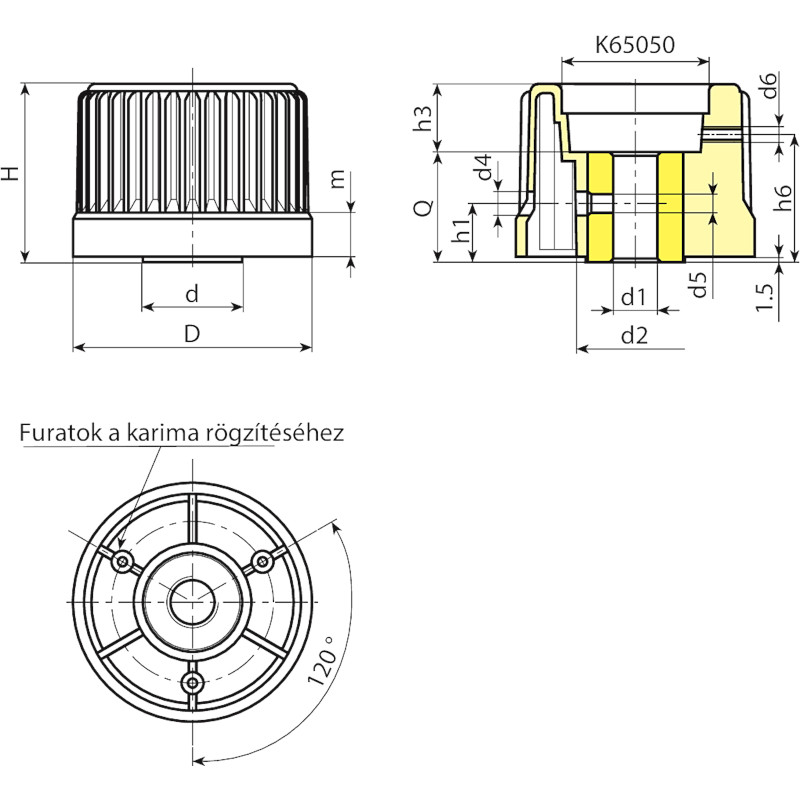

Codice art. D H m d d2 d4 d5 d6 h1 h3 h6 Dm d1H10 Q
K96078.0002 K96078.TD0801 78 56 15 31 36 6.5 M6 M4 18 24 38.5 18 8 32 230

Figyelem: Legalább 50 darab esetében a d1 átmérő egyedi lehet (H10 horganyzott és H7 fekete oxiddal kezelt furattolerancia).
Dm = Maximális elérhető átmérő következő megmunkálásnál (szélesítés).
