K170

Knöpfe mit Sitz für Schwerkraftanzeige

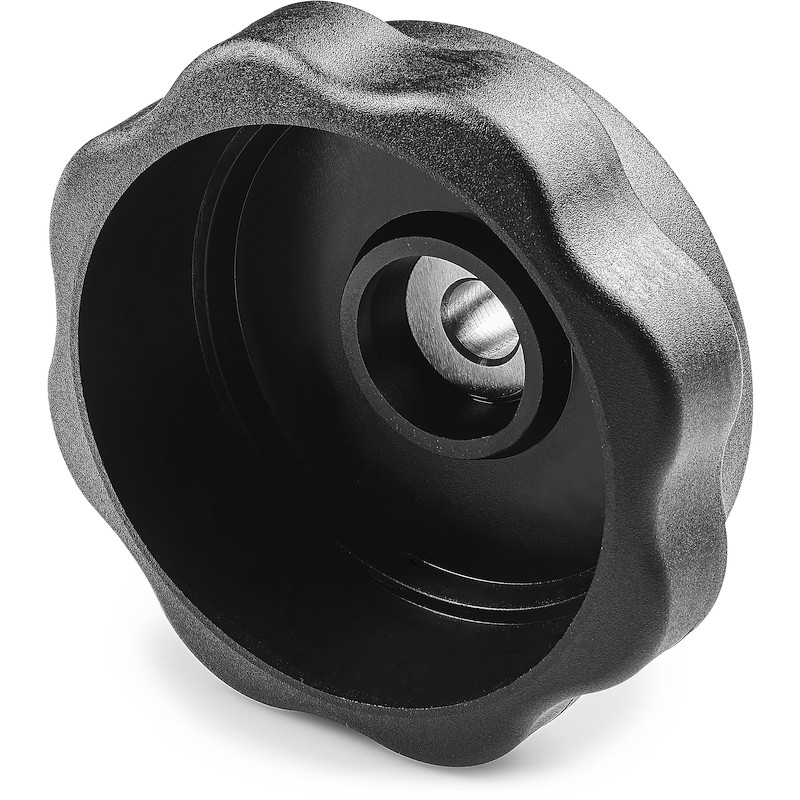

STERNGRIFF AUS POLYAMID FÜR STELLUNGSANZEIGER

Ausf. 11V01-0124

Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Verwendbarer Stellungsanzeiger:
    Für Stellungsanzeiger mit Artikelnummer K650080. Der Anzeiger kann nur in vertikaler Lage verwendet werden (horizontale Maschinenachse). Der Anzeiger ist separat zu bestellen. Für weitere Informationen siehe den Artikel K650 [S.FAM_K650-Codice.

    Einsatz:
    Buchse aus verzinktem Stahl mit Durchgangsbohrung (Toleranz H10) und Nut für eine Passfeder.

    Befestigung Stellungsanzeiger:
    Die Stellungsanzeiger-Einheit wird mit einem Gewindestift M5 fixiert (nicht im Lieferumfang enthalten).

    Weitere Möglichkeiten:
    Buchse mit brünierter Oberfläche (d1 mit Toleranz H7). Ab einer Mindestabnahmemenge von 50 Stück. Bitte Bestellzusatz ZB verwenden. Beispiel: K170110.T80D1201ZB.
    Kundenspezifische Buchsendurchmesser d1 nach Zeichnung.
    Kundenspezifische Materialien der Einsätze.

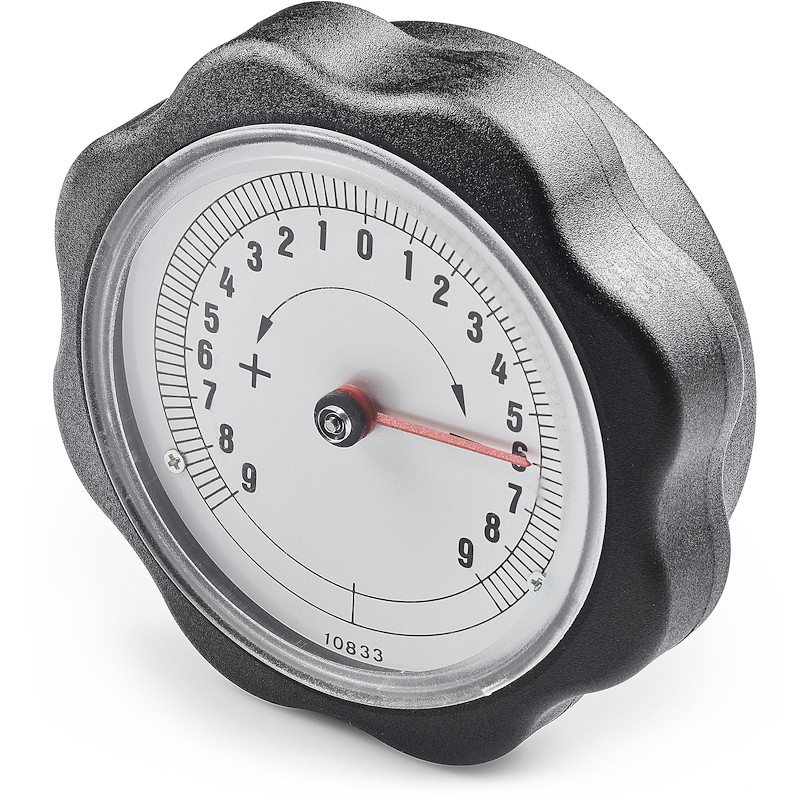

    Geeignete Stellungsanzeiger:
    d5= Ø52,4 --> Für Stellungsanzeiger K650050
    d5= Ø87,4 --> Für Stellungsanzeiger K650080 oder K660080

  • Zubehör

Alternativprodukte

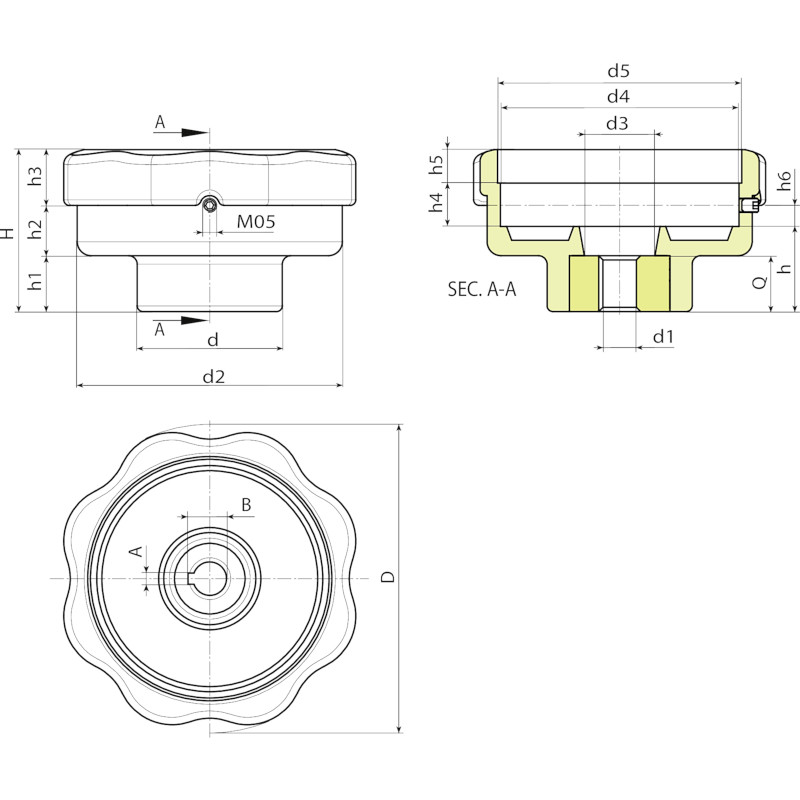

Codice art. D H h h1 h2 h3 h4 h5 h6 d d2 d3 d4 d5 A B d1H10 Q
K170110.0001 K170110.T80D1201H 110 58 30.5 20 18 20 15.5 12 7.5 52 95 25 85.5 87,4 4 13.1 12 20 230
