K960

Gałki z gniazdem dla wskaźnika grawitacyjnego

POKRĘTŁO RADEŁKOWANE, PRZYSTOSOWANE DO WSKAŹNIKA K650-50

Wer. 11V01-0124

Poliamid wzmocniony. Odporna na oleje i tłuszcze.

Satynowana.

  • Właściwości techniczne

    Materiały:
    Poliamid wzmocniony. Odporna na oleje i tłuszcze.

    Powierzchnia:
    Satynowana.

    Kolor:
    Czarny (RAL 9011).

    Wskaźnik do Zamontowania:
    Wskaźnik grawitacyjny model K650050. Wskaźnik może być używany wyłącznie w położeniu pionowym (pozioma oś maszyny). Wskaźnik należy zakupić osobno. W celu uzyskania dodatkowych informacji patrz artykuł K650 [str.FAM_K650-Codice.

    Wkładka:
    Tuleja z gładkim otworem przelotowym ze stali ocynkowanej (tolerancja otworu H10).

    Mocowanie:
    Pokrętło jest mocowane do wału za pomocą występującego promieniowego otworu gwintowanego (d4) (bez uwzględnienia kołka).

    Mocowanie wskaźnika:
    Zamocować wskaźnik za pomocą kołka gwintowanego M4 (niedostarczanego w zestawie), który należy umieścić w otworze d6.

    Wykonanie na specjalne zamówienie:
    Na życzenie, przy minimalnej ilości 50 sztuk, wkładki mogą być dostarczane z otworem d1 w tolerancji H7 i z oksydowanym wykończeniem. Do standardowego kodu należy dopisać litery ZB. Przykład: K961078.TD0801ZB.
    Na życzenie, w zależności od ilości, wkładki mogą być dostarczone z otworem d1 według projektu.
    Na życzenie i w zależności od ilości, wkładki mogą być wykonane z innego materiału.
    Na życzenie istnieje możliwość wykonania pokrętła z szarym kołnierzem. Produkt przyjmie wówczas kod: K96178.TD080116.

  • Akcesoria

Produkty alternatywne

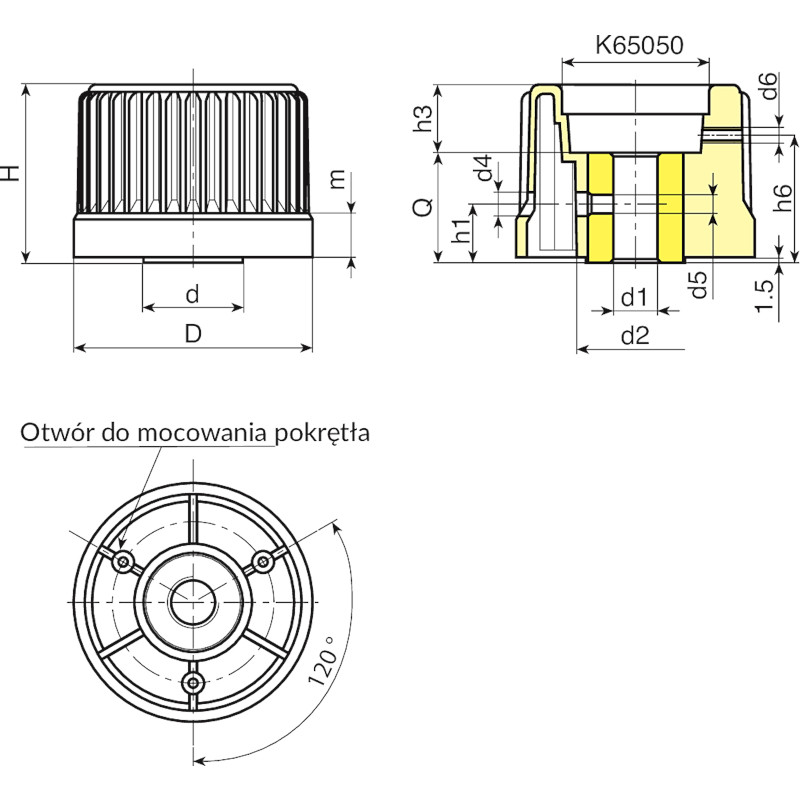

Codice art. D H m d d2 d4 d5 d6 h1 h3 h6 Dm d1H10 Q
K96078.0002 K96078.TD0801 78 56 15 31 36 6.5 M6 M4 18 24 38.5 18 8 32 230

Uwaga: Przy minimalnej liczbie 50 sztuk średnica d1 może być wyprodukowana na zamówienie (tolerancja otworu H10 ocynkowanego i H7 oksydowanego).
Dm = Średnica maksymalna, możliwa do uzyskania po dalszej obróbce (rozszerzenie).
