K960

Botones con alojamiento para indicador gravitacional

PERILLA MOLETEADA PREDISPUESTA PARA INDICADOR K650-50

Ver. 11V01-0124

Poliamida reforzada. Resistente a aceites y grasas.

Satinada.

  • Características técnicas

    Materiales:
    Poliamida reforzada. Resistente a aceites y grasas.

    Superficie:
    Satinada.

    Color:
    Negro (RAL 9011).

    Indicador instalable:
    Indicador gravitacional modelo K650050. El indicador se puede utilizar solo en posición vertical (eje máquina horizontal). El indicador se debe adquirir por separado. Para más información, véase el artículo K650 [pág.FAM_K650-Codice.

    Inserto:
    Casquillo con orificio liso pasante de acero galvanizado (tolerancia orificio H10).

    Fijación:
    El pomo se fija al eje mediante el orificio roscado (d4) radial presente (tornillo sin cabeza no incluido).

    Fijación indicador:
    Fije el indicador con un tornillo sin cabeza roscado M4 (no suministrado), que se debe introducir en el orificio d6.

    Requerimientos especiales:
    Bajo pedido y con un mínimo de 50 unidades, los insertos se pueden suministrar con orificio d1 con tolerancia H7 y acabado pavonado. Añada al código estándar las letras ZB. Ejemplo: K961078.TD0801ZB.
    Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar con el orificio d1 según diseño.
    Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar de otro material.
    Bajo pedido, es posible suministrar la perilla con brida gris. El producto tendrá el código: K96178.TD080116.

  • Accesorios

Productos alternativos

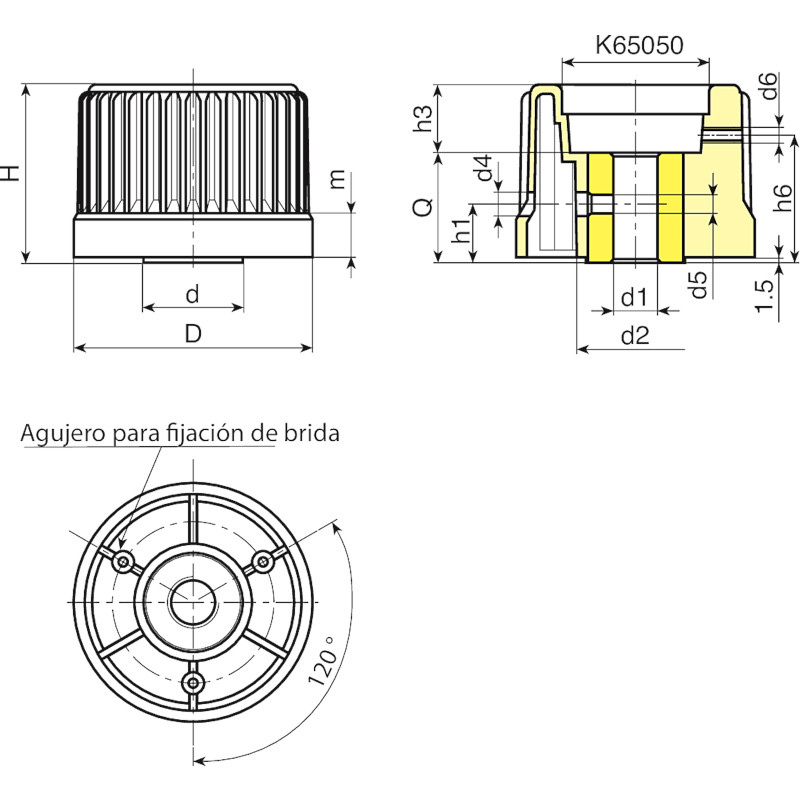

Codice art. D H m d d2 d4 d5 d6 h1 h3 h6 Dm d1H10 Q
K96078.0002 K96078.TD0801 78 56 15 31 36 6.5 M6 M4 18 24 38.5 18 8 32 230

Atención: Con un mínimo de 50 unidades, el diámetro d1 se puede producir bajo pedido (tolerancia del orificio H10 galvanizado y H7 pavonado).
Dm = Diámetro máximo obtenible de mecanización posterior (ampliación).
