K960

Puxadores com alojamento para indicador gravitacional

MANÍPULO SERRILHADO PREPARADO PARA INDICADOR K650-50

Ver. 11V01-0124

Poliamida reforçada. Resistente a óleos e massas lubrificantes.

Acetinada.

  • Características técnicas

    Materiais:
    Poliamida reforçada. Resistente a óleos e massas lubrificantes.

    Superfície:
    Acetinada.

    Cor:
    Preto (RAL 9011).

    Indicador a montar:
    Indicador gravitacional modelo K650050. O indicador pode ser usado apenas na posição vertical (eixo máquina horizontal). O indicador deve ser adquirido separadamente. Para mais informações, ver o artigo K650 [pág.FAM_K650-Codice.

    Inserção:
    Casquilho com furo liso passante em aço zincado (tolerância de furo H10).

    Fixação:
    O manípulo é fixado ao eixo por meio da utilização do furo roscado (d4) radial presente (pino não incluído).

    Fixação do indicador:
    Fixar o indicador com pino roscado M4 (não fornecido) a inserir no furo d6.

    Pedidos especiais:
    A pedido e com no mínimo 50 peças, as inserções podem ser fornecidas com o furo d1 com tolerância H7 e acabamento preto do óxido. Adicionar as letras ZB ao código padrão. Exemplo: K961078.TD0801ZB.
    A pedido e por quantidade, as inserções podem ser fornecidas com o furo d1 a pedido.
    A pedido e por quantidade, as inserções podem ser fornecidas em material diferente.
    A pedido, é possível fornecer o manípulo com flange cinzenta. O produto assumirá o código: K96178.TD080116.

  • Acessórios

Produtos alternativos

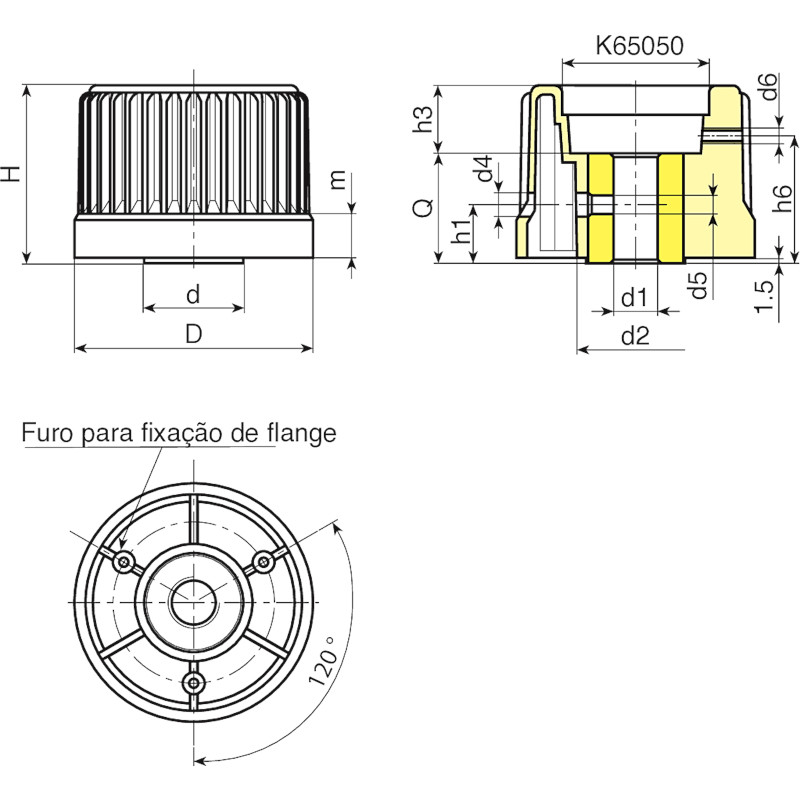

Codice art. D H m d d2 d4 d5 d6 h1 h3 h6 Dm d1H10 Q
K96078.0002 K96078.TD0801 78 56 15 31 36 6.5 M6 M4 18 24 38.5 18 8 32 230

Atenção: Com no mínimo 50 peças, o diâmetro d1 pode ser produzido a pedido (tolerância do furo H10 zincado e H7 preto do óxido).
Dm = Diâmetro máximo obtido de alargamento.
