J142

Kwartslagsluitingen M19

UNIVERSELE SLUITING MET SLEUTEL MET DUBBELE BIT MAAT 3

Ver. 10V01-0124

(1) Slotlichaam M19 (stator), rotor in gegoten zamak. Sleutel met dubbele bit maat 3.
(2) Stalen veerring d. 24x1 met opening 19,4.

(1) Vernikkeld.
(2-5) Gebruineerd.

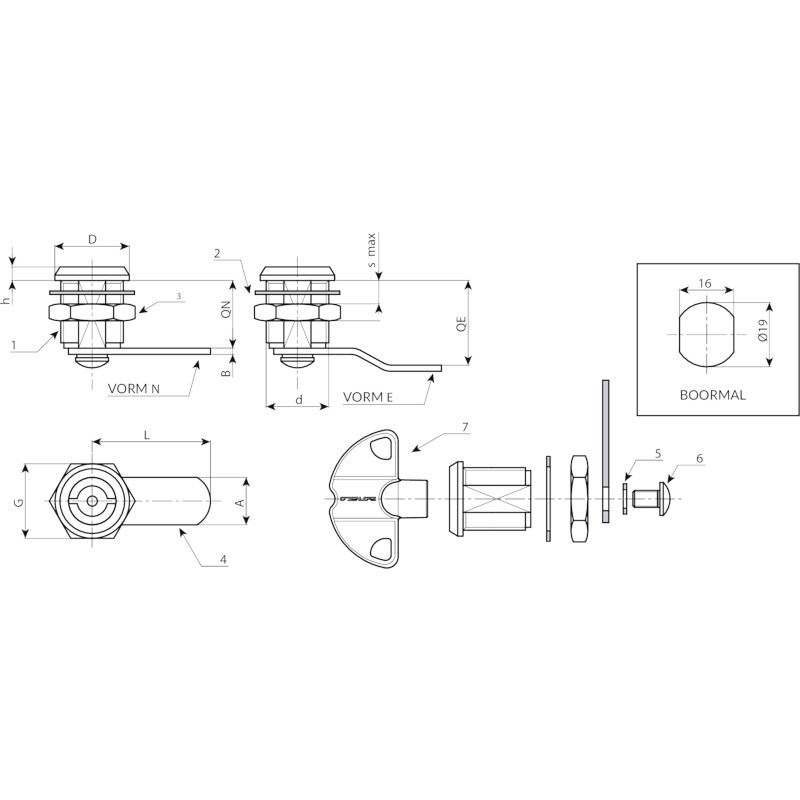

  • Technische kenmerken

    Materiaal:
    (1) Slotlichaam M19 (stator), rotor in gegoten zamak. Sleutel met dubbele bit maat 3.
    (2) Stalen veerring d. 24x1 met opening 19,4.
    (3) Zeskant-bevestigingsmoer M19x1 in staal.
    (4) Sluithendel in staal. (Qn rechte vorm N - Qe extern gebogen vorm E).
    (5) Stalen conische pakking d. 12x1,5.
    (6) Bevestigingsschroef M5x8 met bolvormige kruiskop in staal.

    Oppervlak:
    (1) Vernikkeld.
    (2-5) Gebruineerd.
    (3-4-6) Standaard blauw verzinkt.

    Sleutel (Optie):
    (7) Rode plastic sleutel, Art. J09050.TP0316
    OPGELET: Sleutel niet bijgeleverd. Afzonderlijk te bestellen.

    Rotatie:
    90°.

    Speciale verzoeken:
    Geen.

  • Accessoires

Alternatieve producten
Nieuwe productversie
Codice Art. A d D L Q E F G Ht H s(max.) s1 Chiave 3D
J14219.0001 J14219.Z03E00X38L 3 M19 22 38 20 0 16 22 31 4 6 2,5 - J09050.TP0316
J14219.0002 J14219.Z03E02X38L 3 M19 22 38 20 2 16 22 31 4 6 2,5 - J09050.TP0316
J14219.0003 J14219.Z03E05X35L 3 M19 22 35 20 5 16 22 31 4 6 2,5 - J09050.TP0316
J14219.0004 J14219.Z03E09X35L 3 M19 22 35 20 9 16 22 31 4 6 2,5 - J09050.TP0316
