P916

Füße aus Kunststoff mit Befestigung - gelenkige Spindel+rutschfeste Basis

GELENKFUSS MIT BEFESTIGUNGSBOHRUNGEN UND VERSTELLSPINDEL TYP B AUS STAHL MIT KUGEL 12,4 UND RUTSCHFESTER GUMMIAUFLAGE

Ausf. 16V01-0124

Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Einsatz:
    P916:
    Gelenkige Verstellspindel (Kugel 12,4) mit Aufnahme für Gabelschlüssel (Typ B) aus verzinktem Stahl (Gewindetoleranz 6g).
    P916CIN:
    Gelenkige Verstellspindel (Kugel 12,4) mit Aufnahme für Gabelschlüssel (Typ B) aus Edelstahl (AISI 303) (Gewindetoleranz 6g).

    Rutschfeste Gummiauflage:
    Rutschfeste Gummiauflage aus thermoplastischem Gummi SBS 75 Shore (schwarz RAL 9011). Öl- und fettbeständig. Druckmontiert.

    Bodenbefestigung:

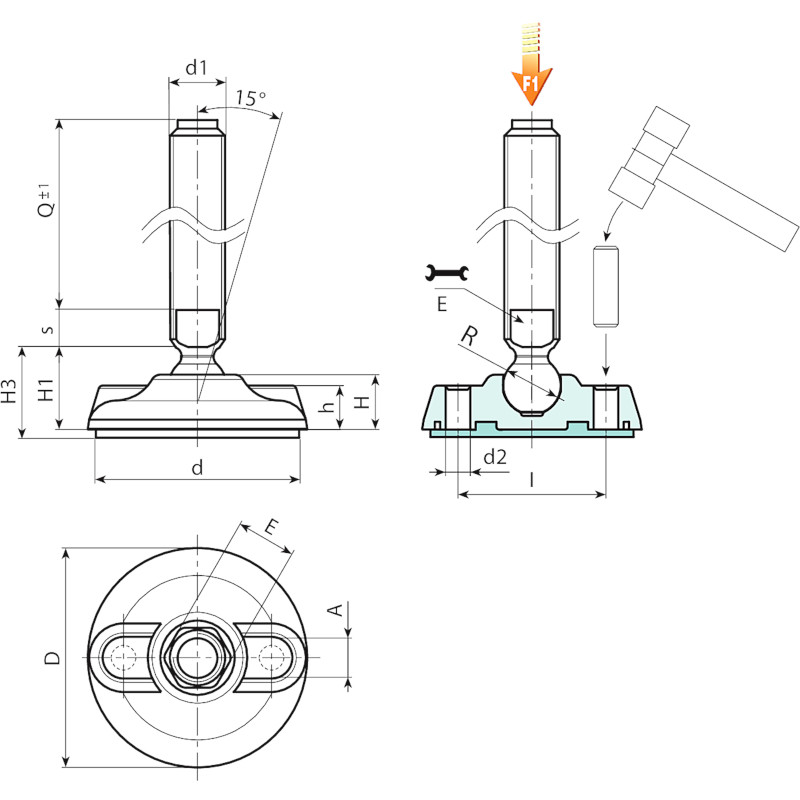

    Bei der Lieferung sind die Bohrungen für die Bodenbefestigung verschlossen. Um sie zu öffnen, ist die Kunststoffmembran zu durchbrechen (siehe Zeichnung).

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen können die Einsätze in Sonderlängen geliefert werden.
    Auf Anfrage und ab bestimmten Abnahmemengen ist der Fuß in der Farbe Orange erhältlich (RAL 2004).

Alternativprodukte

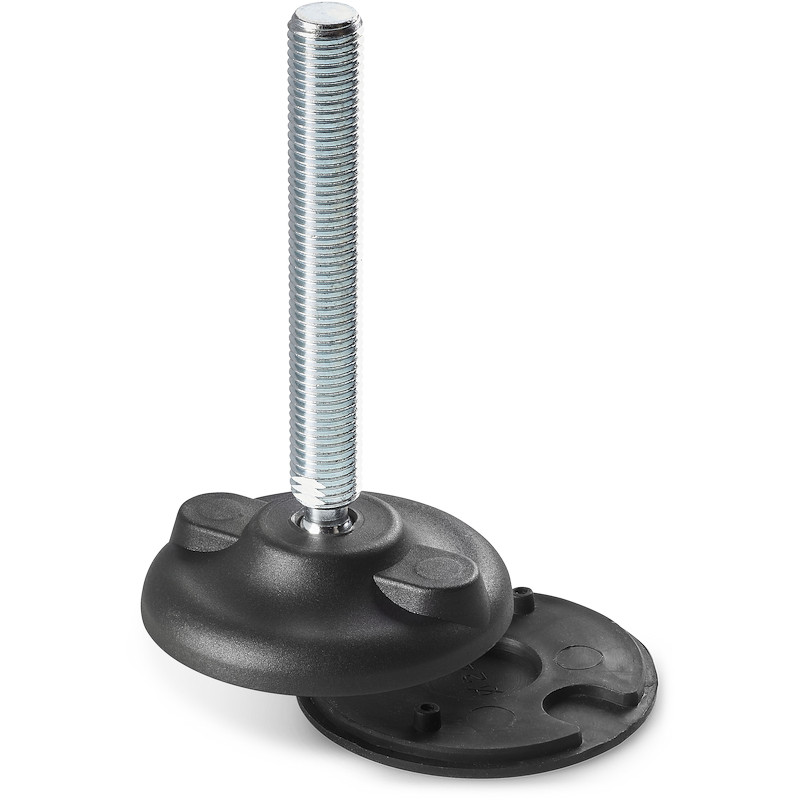

Ausführung P916: Gelenkfuß mit Verstellspindel Typ B (mit Aufnahme für Gabelschlüssel) und Kugel 12,4 - mit rutschfester Gummiauflage aus SBS
Codice Art. D H I H1 H3 h A E s d2 d R d16g Q F1 (kN) 3D
P916080.0012 P916080.TM16X7001 80 20 54 25.5 28.5 16 20 13 7 9 75 12.5 M16 70 171 10
P916080.0014 P916080.TM16X9001 80 20 54 25.5 28.5 16 20 13 7 9 75 12.5 M16 90 194 10
P916080.0001 P916080.TM16X11001 80 20 54 25.5 28.5 16 20 13 7 9 75 12.5 M16 110 217 10
P916080.0003 P916080.TM16X13001 80 20 54 25.5 28.5 16 20 13 7 9 75 12.5 M16 130 240 10
P916080.0006 P916080.TM16X15001 80 20 54 25.5 28.5 16 20 13 7 9 75 12.5 M16 150 263 10
P916080.0009 P916080.TM16X17001 80 20 54 25.5 28.5 16 20 13 7 9 75 12.5 M16 170 286 10

Achtung: Die angegebene Belastbarkeitsgrenze F1 liegt 30% unter der Bruchlast und gilt als statisch.
Sonderstiftlängen ab einer Mindestbestellmenge von 100 Stück.

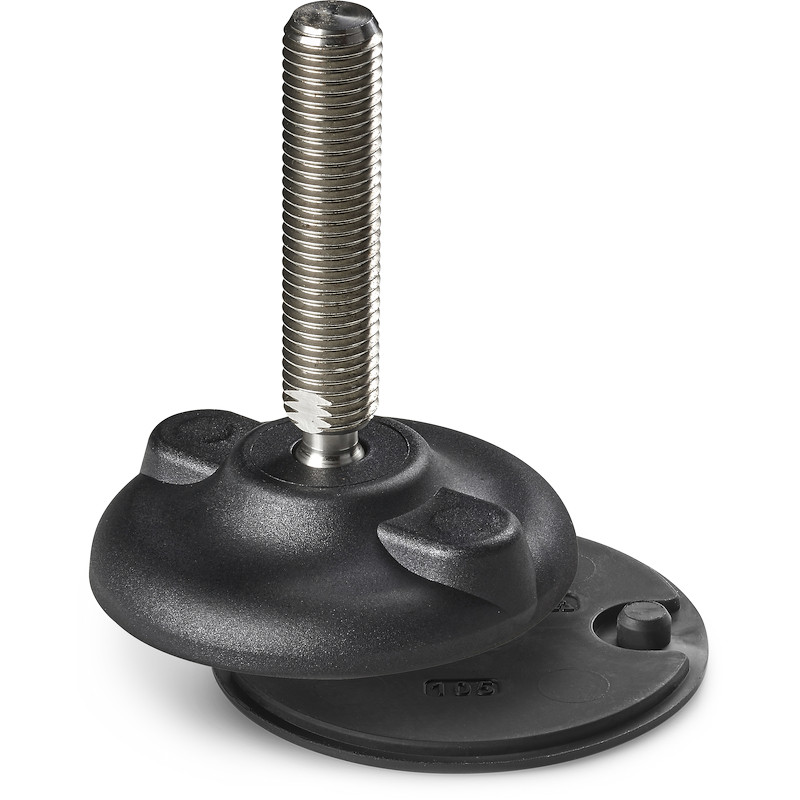

Ausführung P916CIN: Gelenkfuß mit Verstellspindel Typ B - aus Edelstahl - (mit Aufnahme für Gabelschlüssel) und Kugel 12,4 - mit rutschfester Gummiauflage aus SBS
Codice Art. D H I H1 H3 h A E s d2 d R d16g Q F1 (kN) 3D
P916080.0002 P916080.TM16X11001CIN 80 20 54 25.5 28.5 16 20 13 7 9 75 12.5 M16 110 217 10
P916080.0004 P916080.TM16X13001CIN 80 20 54 25.5 28.5 16 20 13 7 9 75 12.5 M16 130 240 10
P916080.0007 P916080.TM16X15001CIN 80 20 54 25.5 28.5 16 20 13 7 9 75 12.5 M16 150 263 10
P916080.0011 P916080.TM16X17001CIN 80 20 54 25.5 28.5 16 20 13 7 9 75 12.5 M16 170 286 10

Achtung: Die angegebene Belastbarkeitsgrenze F1 liegt 30% unter der Bruchlast und gilt als statisch.
Sonderstiftlängen ab einer Mindestbestellmenge von 100 Stück.
