16

P540

Füße aus Metall mit gelenkiger Spindel + rutschfeste Basis

GELENKFUSS MIT VERSTELLSPINDEL TYP A AUS VOLLSTAHL MIT KUGEL 12,4 UND RUTSCHFESTER GUMMIAUFLAGE

Ausf. 16V01-0124

P540:
Fußbasis aus gedrehtem Automatenstahl.

Glatt.

  • Technische Eigenschaften

    Material:
    P540:
    Fußbasis aus gedrehtem Automatenstahl.
    P540CIN:
    Fußbasis aus gedrehtem Edelstahl (AISI 303).

    Oberfläche:
    Glatt.

    Farbe:
    P540:
    Standardmäßige Blauverzinkung.
    P540CIN:
    Natur.

    Einsatz:
    P540:
    Gelenkige Gewindespindel (Kugel 12,5) mit Sechskantbasis aus verzinktem Stahl (Gewindetoleranz 6g).
    P540CIN:
    Gelenkige Gewindespindel (Kugel 12,5) mit Sechskantbasis aus Edelstahl (AISI 303) (Gewindetoleranz 6g).

    Spindelbefestigung:
    Spindel nicht ausbaufähig. Die Kugel kann nicht entfernt werden, weil der Rand ihres Sitzes gefalzt ist.

    Rutschfeste Gummiauflage:
    Rutschfeste Gummiauflage aus thermoplastischem Gummi SBS 75 Shore (schwarz RAL 9011).
    Öl- und fettbeständig. Druckmontiert.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen können die Einsätze in Sonderlängen geliefert werden.

Alternativprodukte
Ausführung P540: Gelenkfuß aus verzinktem Stahl mit Verstellspindel Typ A (mit Sechskant) und Kugel 12,5 - mit rutschfester Gummiauflage aus SBS

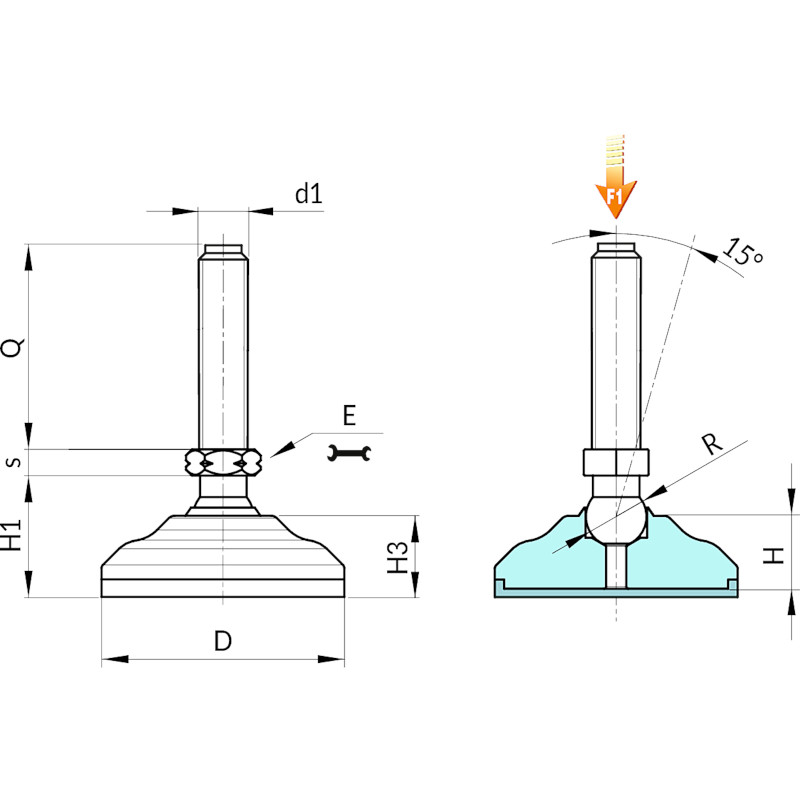

Codice Art. D H H1 H3 E s R d16g Q F1_(kN) 3D
P54040.0009 P54040.VZM08X45 40 15 26 17.5 13 5 12.5 M8 45 136 13
P54040.0010 P54040.VZM08X70 40 15 26 17.5 13 5 12.5 M8 70 143 13
- P54040.VZM10X45 40 15 26 17.5 13 5 12.5 M10 45 144 23
- P54040.VZM10X70 40 15 26 17.5 13 5 12.5 M10 70 156 23
P54040.0013 P54040.VZM10X100 40 15 26 17.5 13 5 12.5 M10 100 183 23
- P54040.VZM12X45 40 15 26 17.5 13 5 12.5 M12 45 153 23
- P54040.VZM12X70 40 15 26 17.5 13 5 12.5 M12 70 172 23
P54040.0016 P54040.VZM12X100 40 15 26 17.5 13 5 12.5 M12 100 192 23
- P54050.VZM08X45 50 17.5 29.5 20 13 5 12.5 M8 45 205 13
- P54050.VZM08X70 50 17.5 29.5 20 13 5 12.5 M8 70 212 13
- P54050.VZM10X45 50 17.5 29.5 20 13 5 12.5 M10 45 213 23
- P54050.VZM10X70 50 17.5 29.5 20 13 5 12.5 M10 70 225 23
P54050.0014 P54050.VZM10X100 50 17.5 29.5 20 13 5 12.5 M10 100 250 23
- P54050.VZM12X45 50 17.5 29.5 20 13 5 12.5 M12 45 222 23
- P54050.VZM12X70 50 17.5 29.5 20 13 5 12.5 M12 70 241 23
P54050.0018 P54050.VZM12X100 50 17.5 29.5 20 13 5 12.5 M12 100 261 23
- P54060.VZM08X45 60 19.5 32 22 13 5 12.5 M8 45 310 13
- P54060.VZM08X70 60 19.5 32 22 13 5 12.5 M8 70 317 13
- P54060.VZM10X45 60 19.5 32 22 13 5 12.5 M10 45 318 23
- P54060.VZM10X70 60 19.5 32 22 13 5 12.5 M10 70 330 23
P54060.0013 P54060.VZM10X100 60 19.5 32 22 13 5 12.5 M10 100 355 23
P54060.0015 P54060.VZM12X45 60 19.5 32 22 13 5 12.5 M12 45 327 23
P54060.0016 P54060.VZM12X70 60 19.5 32 22 13 5 12.5 M12 70 346 23
P54060.0014 P54060.VZM12X100 60 19.5 32 22 13 5 12.5 M12 100 366 23

Achtung: Die angegebene Belastbarkeitsgrenze F1 liegt 30% unter der Bruchlast und gilt als statisch.
Sonderstiftlängen ab einer Mindestbestellmenge von 100 Stück.

Codice Art. D H H1 H3 E s R d16g Q F1_(kN) 3D
- P54040.INM08X45CIN 40 15 26 17.5 13 5 12.5 M8 45 136 13
P54040.0002 P54040.INM08X70CIN 40 15 26 17.5 13 5 12.5 M8 70 143 13
- P54040.INM10X45CIN 40 15 26 17.5 13 5 12.5 M10 45 144 23
- P54040.INM10X70CIN 40 15 26 17.5 13 5 12.5 M10 70 156 23
P54040.0005 P54040.INM10X100CIN 40 15 26 17.5 13 5 12.5 M10 100 183 23
- P54040.INM12X45CIN 40 15 26 17.5 13 5 12.5 M12 45 153 23
- P54040.INM12X70CIN 40 15 26 17.5 13 5 12.5 M12 70 172 23
P54040.0008 P54040.INM12X100CIN 40 15 26 17.5 13 5 12.5 M12 100 192 23
- P54050.INM08X45CIN 50 17.5 29.5 20 13 5 12.5 M8 45 205 13
- P54050.INM08X70CIN 50 17.5 29.5 20 13 5 12.5 M8 70 212 13
- P54050.INM10X45CIN 50 17.5 29.5 20 13 5 12.5 M10 45 213 23
- P54050.INM10X70CIN 50 17.5 29.5 20 13 5 12.5 M10 70 225 23
P54050.0005 P54050.INM10X100CIN 50 17.5 29.5 20 13 5 12.5 M10 100 250 23
- P54050.INM12X45CIN 50 17.5 29.5 20 13 5 12.5 M12 45 222 23
- P54050.INM12X70CIN 50 17.5 29.5 20 13 5 12.5 M12 70 241 23
P54050.0008 P54050.INM12X100CIN 50 17.5 29.5 20 13 5 12.5 M12 100 261 23
- P54060.INM08X45CIN 60 19.5 32 22 13 5 12.5 M8 45 310 13
- P54060.INM08X70CIN 60 19.5 32 22 13 5 12.5 M8 70 317 13
- P54060.INM10X45CIN 60 19.5 32 22 13 5 12.5 M10 45 318 23
- P54060.INM10X70CIN 60 19.5 32 22 13 5 12.5 M10 70 330 23
P54060.0005 P54060.INM10X100CIN 60 19.5 32 22 13 5 12.5 M10 100 355 23
- P54060.INM12X45CIN 60 19.5 32 22 13 5 12.5 M12 45 327 23
- P54060.INM12X70CIN 60 19.5 32 22 13 5 12.5 M12 70 346 23
P54060.0008 P54060.INM12X100CIN 60 19.5 32 22 13 5 12.5 M12 100 366 23
