P910

Füße aus Kunststoff - gelenkige Spindel + rutschfeste Basis

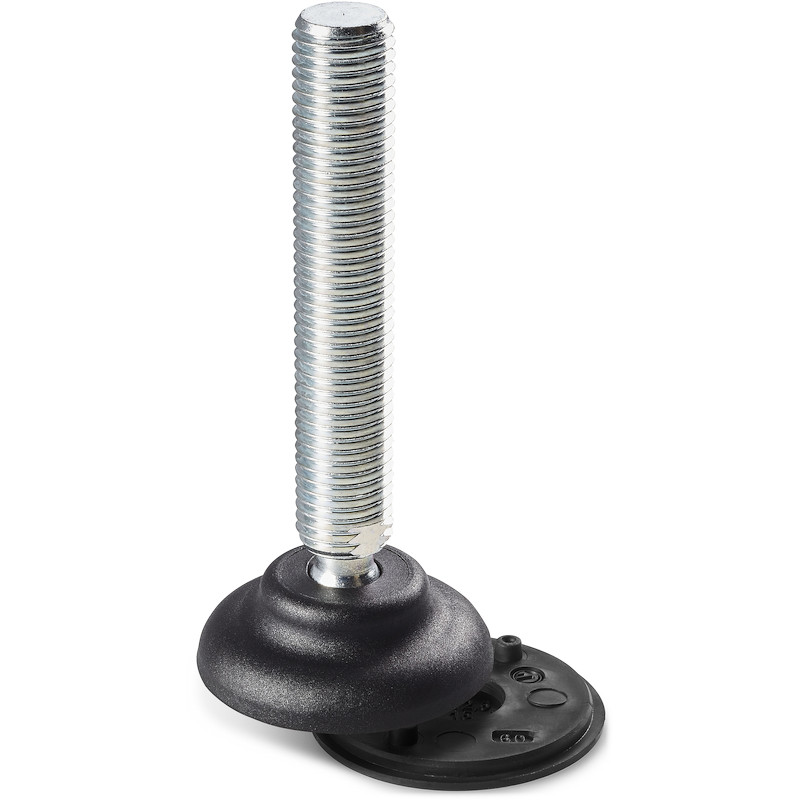

GELENKFUSS MIT VERSTELLSPINDEL TYP B AUS STAHL MIT KUGEL 15 UND RUTSCHFESTER GUMMIAUFLAGE

Ausf. 16V01-0124

Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Polyamid glasfaserverstärkt (PA6+GF). Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Einsatz:
    Gelenkige Gewindespindel (Kugel 15) mit gefräster Schlüsselaufnahme (Typ B) aus verzinktem Stahl (Gewindetoleranz 6g).

    Rutschfeste Gummiauflage:
    Rutschfeste Gummiauflage aus thermoplastischem Gummi SBS 75 Shore (schwarz RAL 9011). Öl- und fettbeständig. Druckmontiert.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen können die Einsätze in Sonderlängen geliefert werden.
    Auf Anfrage und ab bestimmten Abnahmemengen ist der Fuß in der Farbe Orange erhältlich (RAL 2004).

Alternativprodukte
Ausführung P910: Gelenkfuß mit Verstellspindel Typ B (mit Aufnahme für Gabelschlüssel) und Kugel 15 - mit rutschfester Gummiauflage aus SBS

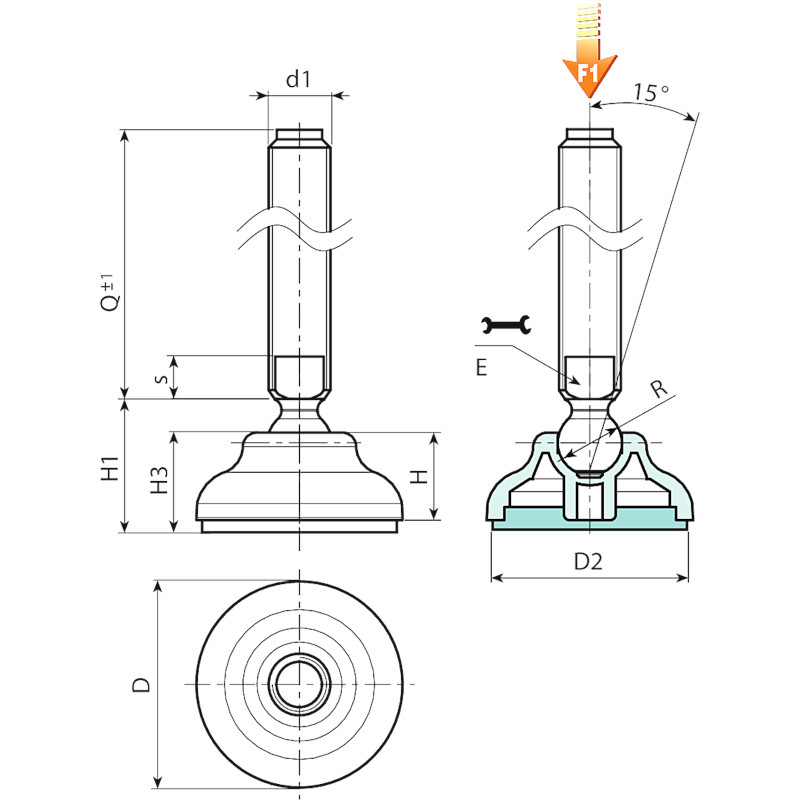

Codice Art. D D2 H H1 H3 E s R d16g Q F1 (kN) 3D
P91060.0007 P91060.TM20X5001 60 59 20 29 22 16 7 15 M20 50 158 13
P91060.0008 P91060.TM20X7001 60 59 20 29 22 16 7 15 M20 70 198 13
P91060.0009 P91060.TM20X9001 60 59 20 29 22 16 7 15 M20 90 238 13
P91060.0001 P91060.TM20X11001 60 59 20 29 22 16 7 15 M20 110 280 13
P91060.0002 P91060.TM20X13001 60 59 20 29 22 16 7 15 M20 130 320 13
P91060.0003 P91060.TM20X15001 60 59 20 29 22 16 7 15 M20 150 360 13
P91060.0004 P91060.TM20X17001 60 59 20 29 22 16 7 15 M20 170 400 13
P91060.0005 P91060.TM20X19001 60 59 20 29 22 16 7 15 M20 190 440 13
P91060.0006 P91060.TM20X21001 60 59 20 29 22 16 7 15 M20 210 480 13

Achtung: Die angegebene Belastbarkeitsgrenze F1 liegt 30% unter der Bruchlast und gilt als statisch.
Sonderstiftlängen ab einer Mindestbestellmenge von 100 Stück.
