Маховики управления с гнездом для гравитационного индикатора

ОСНОВАНИЕ МАХОВИКА УПРАВЛЕНИЯ С ГНЕЗДОМ ДЛЯ ИНДИКАТОРА И ОТВЕРСТИЕМ ДЛЯ УСТАНОВКИ РУКОЯТКИ

Верс. 11V01-0124

Усиленный и стабилизированный полиамид.
Устойчивость к маслам и жирам.

Сатинирован.

  • Технические характеристики

    Материалы:
    Усиленный и стабилизированный полиамид.
    Устойчивость к маслам и жирам.

    Поверхность:
    Сатинирован.

    Цвет:
    Черный (RAL 9011).

    Вставка:
    Втулка с гладким сквозным отверстием из оцинкованной стали (допуск отверстия H10).

    Боковая вставка:
    Латунная втулка со сквозным резьбовым отверстием.

    Устанавливаемый индикатор:
    Встраиваются гравитационные индикаторы серии K650 или K660. Индикатор используется только в вертикальном положении (горизонтальная ось машины). Индикатор и соответствующий установочный винт d7 приобретаются отдельно. Более подробная информация приведена на страницах артикулов K650 и K660 [стр.FAM_K650-Codiceи стр.FAM_K660-Codice.
    (*) С помощью адаптера KS08050.T01 можно установить индикатор K650050.

    Крепление:
    Информацию о любых системах крепления, выполнении шпоночных пазов и/или квадратных отверстий см. технических примечаниях, прилагаемых к каталогу [стр.FAM_NT10-Codice.

    Специальные Запросы:
    По запросу при минимальном заказе 50 штук вставки могут поставляться с отверстием d1 с допуском H7 и вороненой отделкой. Добавить к стандартному коду буквы ZB. Пример: K100.T050D1001PZB.
    По запросу, при наличии объемов, вставки могут изготавливаться с отверстием d1 согласно чертежа.
    По запросу, при наличии объемов, вставки могут изготавливаться из другого материала/с другим покрытием.
    Индикатор заказывается отдельно
    По запросу, при наличии объемов, гнездо индикатора может быть изменено.

    Соответствие диаметров/индикаторов
    d5=50 --> K650050
    d5=80 --> K650080 или K660080

  • Комплектующие

Альтернативные изделия

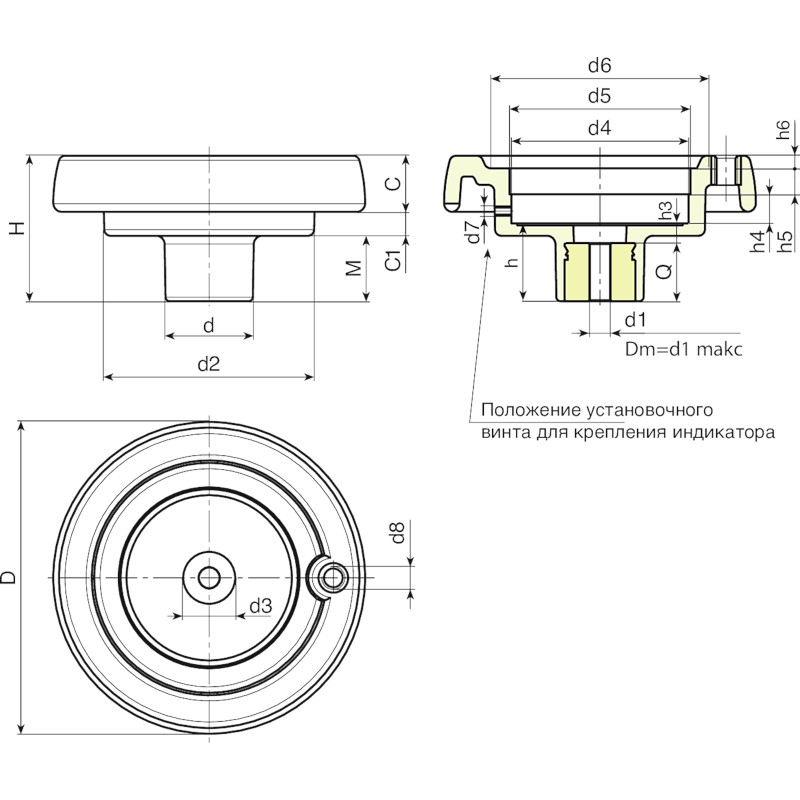

Codice art. D H d d2 M C C1 d3 d4 d5 d6 d7 d8 h h3 h4 h5 h6 Dm d1 Q
K087.T050P5.801P K087.T050P5.801P 86 53 32 62 21 17 15 20 50,8 50 63 M6 M6 26,5 6,5 11,5 12 3 12 5,8 20 155
K100.T050P6.801P K100.T050P6.801P 99 55,5 32 63 23,5 20,5 11,5 20 50,8 50 68 M6 M6 29 9 11,5 12 3,5 12 6,8 20 170
K130.T080P6.801P K130.T080P6.801P 129 64,5 42 100 27,5 23 14 29 85,7 80* 90 M6 M8 34 10 13,5 12,5 5 20 6,8 24 350
K150.T080P6.801P K150.T080P6.801P 149 69 42 101 31 25,5 12,5 29 85,7 80* 106 M6 M10 37 9 13,5 12,5 6,5 20 6,8 28 430
K175.T080P6.801P K175.T080P6.801P 175 72 40 115 28,5 32 11,5 25 85,7 80* 126,5 M6 M10 38 10 12,5 14 8 20 6,8 28 650
K200.T080P6.801P K200.T080P6.801P 199 71 46 137 24 32 15 29 85,7 87,4 144 M6 M10 34 11 13,5 12,5 10 22 6,8 23 810

Внимание: При минимальном заказе 50 штук диаметр d1 может изготавливаться под заказ (допуск оцинкованного отверстия – H10, вороненого – H7).
Dm = Восстановительный максимальный диаметр, который можно получить (расширение).
