KBASE

Volantes de manobra com alojamento para indicador gravitacional

BASE PARA VOLANTE DE MANOBRA MACIÇO COM ALOJAMENTO PARA INDICADOR E PREPARAÇÃO PARA PUNHO

Ver. 11V01-0124

Poliamida reforçada e estabilizada.
Resistente a óleos e massas lubrificantes.

Acetinada.

  • Características técnicas

    Materiais:
    Poliamida reforçada e estabilizada.
    Resistente a óleos e massas lubrificantes.

    Superfície:
    Acetinada.

    Cor:
    Preto (RAL 9011).

    Inserção:
    Casquilho com furo liso passante em aço zincado (tolerância de furo H10).

    Inserção lateral:
    Casquilho com furo roscado passante em latão.

    Indicador a montar:
    Utilizar indicadores gravitacionais modelos série K650 ou K660. O indicador pode ser usado apenas na posição vertical (eixo máquina horizontal). O indicador e o relativo pino de fixação d7 devem ser adquiridos separadamente. Para mais informações sobre os indicadores, consultar as páginas relativas aos artigos K650 e K660 [pág.FAM_K650-Codicee pág.FAM_K660-Codice.
    (*) Com o adaptador KS08050.T01 é possível montar o indicador K650050.

    Fixação:
    Para eventuais sistemas de fixação, a realização de linguetas e/ou de furos quadrados, consultar as notas técnicas anexadas ao catálogo [pág.FAM_NT10-Codice.

    Pedidos especiais:
    A pedido e com no mínimo 50 peças, as inserções podem ser fornecidas com o furo d1 com tolerância H7 e acabamento preto do óxido. Adicionar as letras ZB ao código padrão. Exemplo: K100.T050D1001PZB.
    A pedido e por quantidade, as inserções podem ser fornecidas com o furo d1 a pedido.
    A pedido e por quantidade, as inserções podem ser fornecidas em material/revestimento diferente.
    Indicador a pedir separadamente.
    A pedido e por quantidade, o alojamento para indicador pode ser variado.

    Correspondências de Diâmetros/Indicadores:
    d5=50 --> K650050
    d5=80 --> K650080 ou K660080

  • Acessórios

Produtos alternativos

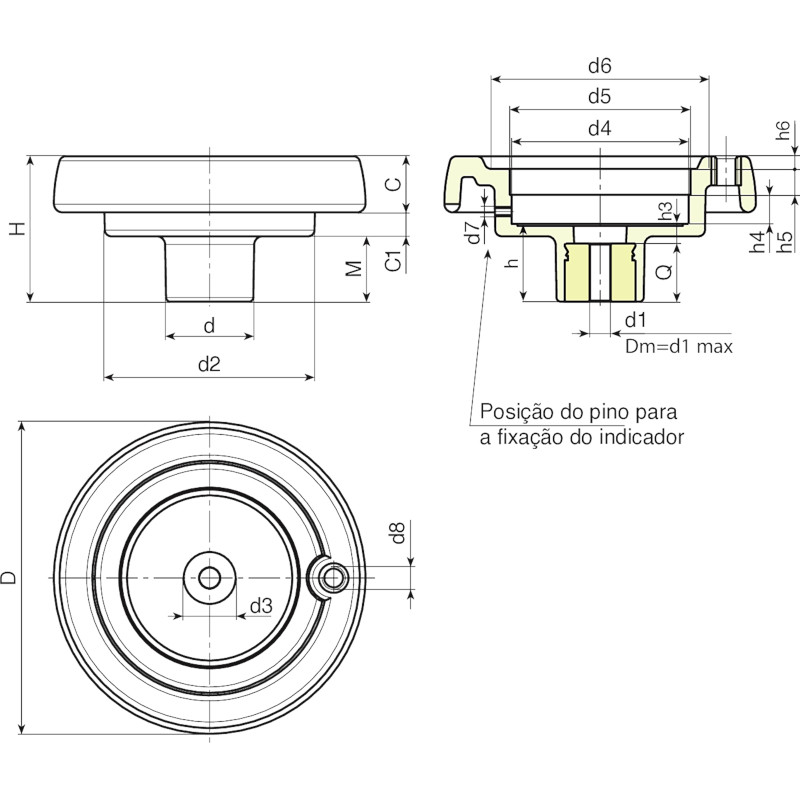

Codice art. D H d d2 M C C1 d3 d4 d5 d6 d7 d8 h h3 h4 h5 h6 Dm d1 Q
K087.T050P5.801P K087.T050P5.801P 86 53 32 62 21 17 15 20 50,8 50 63 M6 M6 26,5 6,5 11,5 12 3 12 5,8 20 155
K100.T050P6.801P K100.T050P6.801P 99 55,5 32 63 23,5 20,5 11,5 20 50,8 50 68 M6 M6 29 9 11,5 12 3,5 12 6,8 20 170
K130.T080P6.801P K130.T080P6.801P 129 64,5 42 100 27,5 23 14 29 85,7 80* 90 M6 M8 34 10 13,5 12,5 5 20 6,8 24 350
K150.T080P6.801P K150.T080P6.801P 149 69 42 101 31 25,5 12,5 29 85,7 80* 106 M6 M10 37 9 13,5 12,5 6,5 20 6,8 28 430
K175.T080P6.801P K175.T080P6.801P 175 72 40 115 28,5 32 11,5 25 85,7 80* 126,5 M6 M10 38 10 12,5 14 8 20 6,8 28 650
K200.T080P6.801P K200.T080P6.801P 199 71 46 137 24 32 15 29 85,7 87,4 144 M6 M10 34 11 13,5 12,5 10 22 6,8 23 810

Atenção: Com no mínimo 50 peças, o diâmetro d1 pode ser produzido a pedido (tolerância do furo H10 zincado e H7 preto do óxido).
Dm = Diâmetro máximo obtido de alargamento.
