K901

Koła ręczne z gniazdem dla wskaźnika grawitacyjnego

KOŁO RĘCZNE PEŁNE Z GNIAZDEM NA WSKAŹNIK I Z POKRĘTŁEM USTALAJĄCYM

Wer. 11V01-0124

Poliamid wzmocniony i stabilizowany.
Odporna na oleje i tłuszcze.

Satynowana.

  • Właściwości techniczne

    Materiały:
    Poliamid wzmocniony i stabilizowany.
    Odporna na oleje i tłuszcze.

    Powierzchnia:
    Satynowana.

    Kolor:
    Czarny (RAL 9011).

    Wkładka:
    Tuleja z gładkim otworem przelotowym ze stali ocynkowanej (tolerancja otworu H10).

    Wskaźnik do Zamontowania:
    Do stosowania ze wskaźnikami grawitacyjnymi, modele z serii K650 lub K660. Wskaźnik może być używany wyłącznie w położeniu pionowym (pozioma oś maszyny). Wskaźnik i odnośny kołek ustalający d7 należy zamawiać osobno. Więcej informacji na temat wskaźników można znaleźć na stronach dotyczących artykułów K650 i K660 [str.FAM_K650-Codiceoraz str.FAM_K660-Codice.
    (*) Dla obejmy KS08050.T01 przewidziano wskaźnik K650050.

    Pokrętło ustalające:
    Pokrętło cylindryczne G793-36 z gwintowanym kołkiem [str.FAM_G793. Czarny (RAL 9011). UWAGA: wymiar Q2 pokrętła dociskowego musi być wskazany przez klienta w zależności od wielkości maszyny, na której będzie zamontowane koło. W przypadku modelu K901-130 pokrętło dociskowe zostaje zastąpione pokrętłem motylkowym z gwintowanym trzpieniem L751-32 [str.FAM_L751-Codice.

    Mocowanie:
    W przypadku dowolnych systemów mocowań w zakresie wykonania zaczepów i/lub kwadratowych otworów, zachęcamy do skonsultowania uwag technicznych, załączonych do katalogu [str.FAM_NT10-Codice.

    Wykonanie na specjalne zamówienie:
    Na życzenie, przy minimalnej ilości 50 sztuk, wkładki mogą być dostarczane z otworem d1 w tolerancji H7 i z oksydowanym wykończeniem. Do standardowego kodu należy dopisać litery ZB. Przykład: K901100.T050D1001PZB.
    Na życzenie, w zależności od ilości, wkładki mogą być dostarczone z otworem d1 według projektu.
    Na życzenie, w zależności od ilości, wkładki mogą być wykonane w innym materiale/powłoce.
    Wskaźnik należy zamawiać osobno.
    Na życzenie, w zależności od ilości, gniazdo wskaźnika może być zmienione.

    Zbieżność Średnic/Wskaźników:
    d5=50 --> K650050
    d5=80 --> K650080 lub K660080

  • Akcesoria

Produkty alternatywne

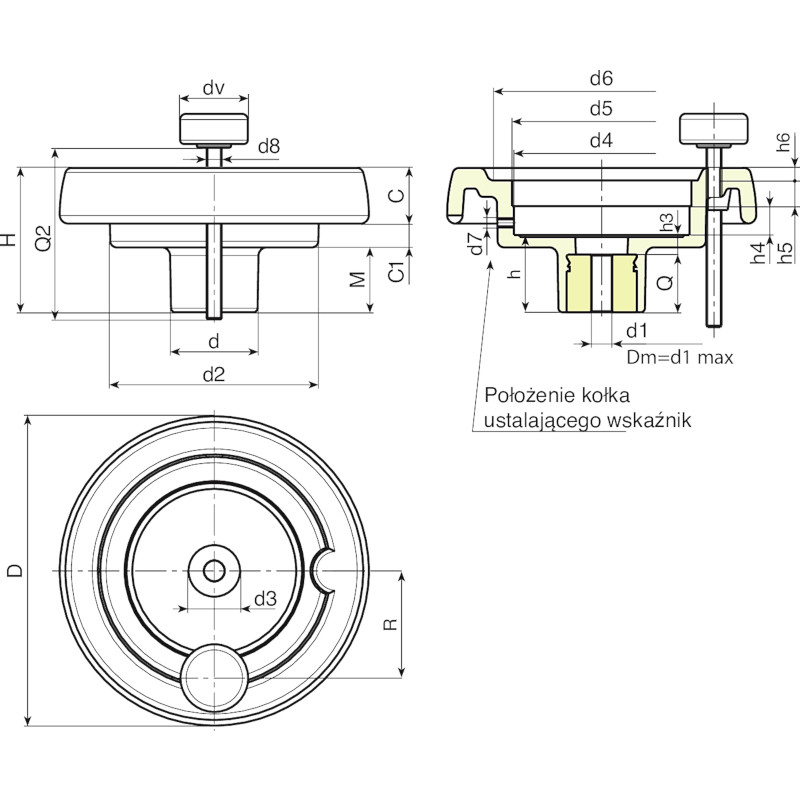

Codice art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 R d8 Dm d1 Q
K901130.0001 K901130.T080P6.801P 129 64.5 42 100 27.5 23 14 29 85.7 80* 90 M6 34 10 13.5 12.5 5 54 M8 20 6.8 24 370
K901150.0001 K901150.T080P6.801P 149 69 42 101 31 25.5 12.5 29 85.7 80* 106 M6 37 9 13.5 12.5 6.5 57 M8 20 6.8 28 470
K901175.0001 K901175.T080P6.801P 175 72 40 115 28.5 32 11.5 25 85.7 80* 126.5 M6 38 10 12.5 14 8 60 M8 20 6.8 28 690
K901200.0001 K901200.T080P6.801P 199 71 46 137 24 32 15 29 85,7 80* 144 M6 34 11 13.5 12.5 10 74 M8 22 6.8 23 850

Uwaga: Przy minimalnej liczbie 50 sztuk średnica d1 może być wyprodukowana na zamówienie (tolerancja otworu H10 ocynkowanego i H7 oksydowanego).
Dm = Średnica maksymalna, możliwa do uzyskania po dalszej obróbce (rozszerzenie).
Q2 = Na życzenie.
dv = 36 mm. (K901130 dv=32 mm.)
