K901

Pomos de maniobra con alojamiento para indicador gravitacional

POMO DE MANIOBRA MACIZO CON ALOJAMIENTO INDICADOR Y BOTÓN DE BLOQUEO

Ver. 11V01-0124

Poliamida reforzada y estabilizada.
Resistente a aceites y grasas.

Satinada.

  • Características técnicas

    Materiales:
    Poliamida reforzada y estabilizada.
    Resistente a aceites y grasas.

    Superficie:
    Satinada.

    Color:
    Negro (RAL 9011).

    Inserto:
    Casquillo con orificio liso pasante de acero galvanizado (tolerancia orificio H10).

    Indicador instalable:
    Utilice indicadores gravitacionales modelos serie K650 o K660. El indicador se puede utilizar solo en posición vertical (eje máquina horizontal). El indicador y el correspondiente tornillo sin cabeza de fijación d7 se deben comprar por separado. Para más información sobre los indicadores, consulte las páginas correspondientes a los artículos K650 y K660 [pág.FAM_K650-Codicey pág.FAM_K660-Codice.
    (*) Con el adaptador KS08050.T01, es posible instalar el indicador K650050.

    Pomo de fijación:
    Pomo cilíndrico art. G793-36 con perno roscado [pág.FAM_G793. Negro (RAL 9011). ATENCIÓN: la dimensión Q2 del pomo de ajuste debe ser elegida por el cliente en función de las dimensiones de la maquinaria en la que se aplica el pomo. Para el modelo K901-130, el pomo de ajuste se sustituye con la palomilla L751-32 [pág.FAM_L751-Codice.

    Fijación:
    Para eventuales sistemas de fijación y para la realización de lengüetas y/o orificios cuadrados, se ruega consultar las notas técnicas adjuntas al catálogo [pág.FAM_NT10-Codice.

    Requerimientos especiales:
    Bajo pedido y con un mínimo de 50 unidades, los insertos se pueden suministrar con orificio d1 con tolerancia H7 y acabado pavonado. Añada al código estándar las letras ZB. Ejemplo: K901100.T050D1001PZB.
    Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar con el orificio d1 según diseño.
    Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar de otro material y con diferente revestimiento.
    El indicador se debe solicitar aparte.
    Bajo pedido, y por determinadas cantidades, el alojamiento del indicador puede ser diferente.

    Correspondencias diámetros/indicadores:
    d5=50 --> K650050
    d5=80 --> K650080 o K660080

  • Accesorios

Productos alternativos

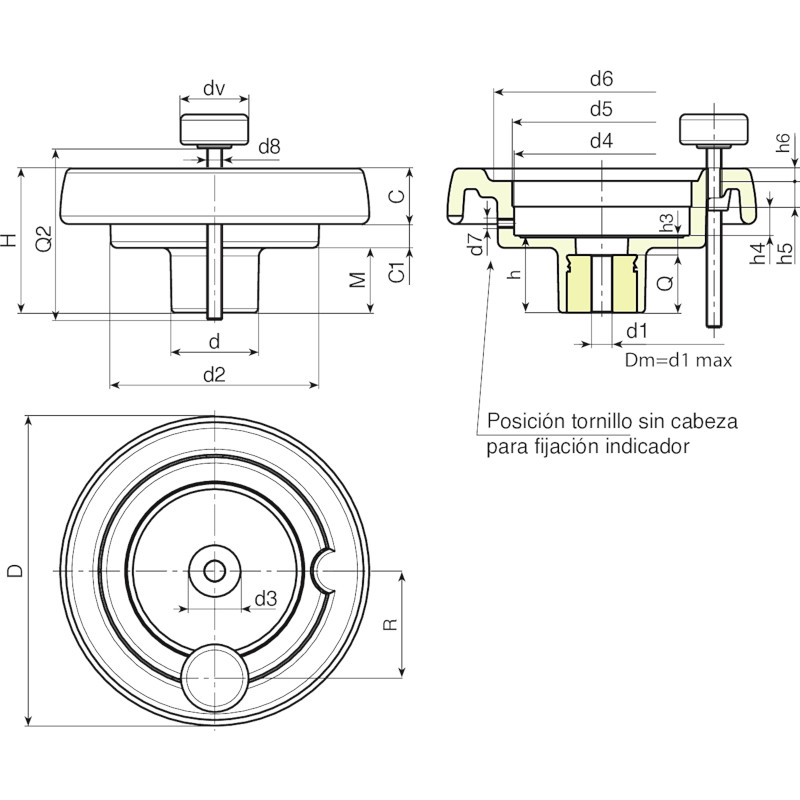

Codice art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 R d8 Dm d1 Q
K901130.0001 K901130.T080P6.801P 129 64.5 42 100 27.5 23 14 29 85.7 80* 90 M6 34 10 13.5 12.5 5 54 M8 20 6.8 24 370
K901150.0001 K901150.T080P6.801P 149 69 42 101 31 25.5 12.5 29 85.7 80* 106 M6 37 9 13.5 12.5 6.5 57 M8 20 6.8 28 470
K901175.0001 K901175.T080P6.801P 175 72 40 115 28.5 32 11.5 25 85.7 80* 126.5 M6 38 10 12.5 14 8 60 M8 20 6.8 28 690
K901200.0001 K901200.T080P6.801P 199 71 46 137 24 32 15 29 85,7 80* 144 M6 34 11 13.5 12.5 10 74 M8 22 6.8 23 850

Atención: Con un mínimo de 50 unidades, el diámetro d1 se puede producir bajo pedido (tolerancia del orificio H10 galvanizado y H7 pavonado).
Dm = Diámetro máximo obtenible de mecanización posterior (ampliación).
Q2= Bajo pedido.
dv = 36 mm. (K901130 dv=32 mm.)
