K901

Szabályozó kézikerekek peremmel gravitációs pozíciójelzőhöz

TÖMÖR SZABÁLYOZÓ KÉZIKERÉK JELZŐ FÉSZEKKEL ÉS RÖGZÍTŐGOMBBAL

Ver. 11V01-0124

Erősített és stabilizált kézikerék.
Olajokkal és zsírokkal szemben ellenálló.

Szatén.

  • Műszaki jellemzők

    Anyagok:
    Erősített és stabilizált kézikerék.
    Olajokkal és zsírokkal szemben ellenálló.

    Felületkikészítés:
    Szatén.

    Szín:
    Fekete (RAL 9011).

    Betét:
    Horganyzott acélbetét sima átmenő furattal (H10 tolerancia)

    Felszerelhető jelző:
    A K650 vagy K660 típusú gravitációs pozíciójelzőket használja. A jelző csak függőleges helyzetben használható (vízszintes géptengely). A jelzőt és a megfelelő d7 hernyócsavart külön kell megvásárolni. A jelzőre vonatkozó további információk a K650 és K660 termékek oldalain találhatók [oldal:FAM_K650-Codiceés oldal:FAM_K660-Codice.
    (*) A KS08050.T01 adapterrel a K650050 jelző szerelhető fel.

    Zárógomb:
    G793-36 hengeres zárógomb menetes szegeccsel [oldal:FAM_G793. Fekete (RAL 9011). FIGYELEM: a rögzítő zárógomb Q2 méreteit annak a gépnek a méretei alapján kell kiválasztania a vevőnek, amelyen a zárógombot alkalmazzák. A K901-130 típus esetében a rögzítő zárógombot az L751-32 szárnyas csavaranya helyettesíti [oldal:FAM_L751-Codice.

    Rögzítési módszer:
    Rögzítőrendszerekre vagy hornyok vagy szögletes furatok kidolgozására vonatkozóan lásd a katalógushoz csatolt műszaki megjegyzéseket [oldal:FAM_NT10-Codice.

    Speciális kérések:
    Kérésre és legalább 50 darab esetében a betétek d1 furattal, H7 toleranciával és fekete oxidos felületkezeléssel szállíthatók. Egészítse ki ZB betűkkel a standard kódot. Példa: K901100.T050D1001PZB.
    Kérésre és speciális mennyiségek esetében a betétek egyedi d1 furatátmérővel szállíthatók.
    Kérésre és speciális mennyiségek esetében a betétek különböző anyagokban/különböző bevonatokkal szállíthatók.
    A jelzőt külön kell megrendelni.
    Kérésre és speciális mennyiségek esetében módosítani lehet a jelző fészkét.

    Átmérő/jelző kombinációk:
    d5=50 --> K650050
    d5=80 --> K650080 vagy K660080

  • Tartozékok

Alternatív termékek

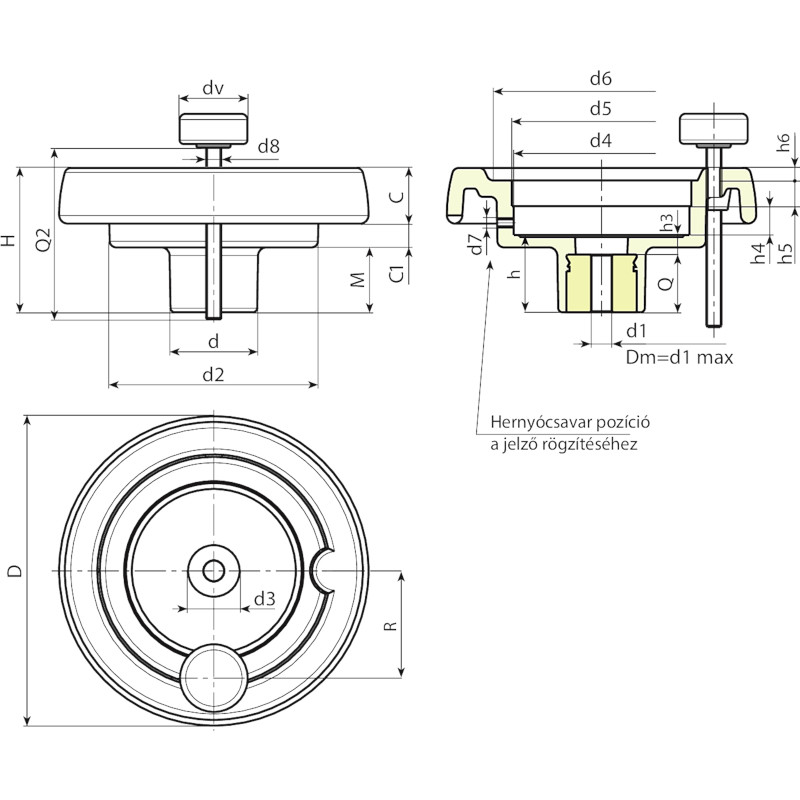

Codice art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 R d8 Dm d1 Q
K901130.0001 K901130.T080P6.801P 129 64.5 42 100 27.5 23 14 29 85.7 80* 90 M6 34 10 13.5 12.5 5 54 M8 20 6.8 24 370
K901150.0001 K901150.T080P6.801P 149 69 42 101 31 25.5 12.5 29 85.7 80* 106 M6 37 9 13.5 12.5 6.5 57 M8 20 6.8 28 470
K901175.0001 K901175.T080P6.801P 175 72 40 115 28.5 32 11.5 25 85.7 80* 126.5 M6 38 10 12.5 14 8 60 M8 20 6.8 28 690
K901200.0001 K901200.T080P6.801P 199 71 46 137 24 32 15 29 85,7 80* 144 M6 34 11 13.5 12.5 10 74 M8 22 6.8 23 850

Figyelem: Legalább 50 darab esetében a d1 átmérő egyedi lehet (H10 horganyzott és H7 fekete oxiddal kezelt furattolerancia).
Dm = Maximális elérhető átmérő következő megmunkálásnál (szélesítés).
Q2 = Kérésre.
dv = 36 mm. (K901130 dv=32 mm)
