K906

Koła ręczne z gniazdem dla wskaźnika grawitacyjnego

KOŁO RĘCZNE PEŁNE Z GNIAZDEM NA WSKAŹNIK I RĘKOJEŚCIĄ OBROTOWĄ M129

Wer. 11V01-0124

Poliamid wzmocniony i stabilizowany.
Odporna na oleje i tłuszcze.

Satynowana.

  • Właściwości techniczne

    Materiały:
    Poliamid wzmocniony i stabilizowany.
    Odporna na oleje i tłuszcze.

    Powierzchnia:
    Satynowana.

    Kolor:
    Czarny (RAL 9011).

    Wkładka:
    Tuleja z gładkim otworem przelotowym ze stali ocynkowanej (tolerancja otworu H10).

    Wkładka boczna:
    Tuleja z mosiądzu z gwintowanym otworem przelotowym.

    Rękojeść boczna:
    Rękojeść obrotowa art. M129 [str.FAM_M129-Codice.

    Wskaźnik do Zamontowania:
    Do stosowania ze wskaźnikami grawitacyjnymi, modele z serii K650 lub K660. Wskaźnik może być używany wyłącznie w położeniu pionowym (pozioma oś maszyny). Wskaźnik i odnośny kołek ustalający d7 należy zamawiać osobno. Więcej informacji na temat wskaźników można znaleźć na stronach dotyczących artykułów K650 i K660 [str.FAM_K650-Codiceoraz str.FAM_K660-Codice.
    (*) Dla obejmy KS08050.T01 przewidziano wskaźnik K650050.

    Mocowanie:
    W przypadku dowolnych systemów mocowań w zakresie wykonania zaczepów i/lub kwadratowych otworów, zachęcamy do skonsultowania uwag technicznych, załączonych do katalogu [str.FAM_NT10-Codice.

    Wykonanie na specjalne zamówienie:
    Su richiesta e con un minimo di 50 pezzi, gli inserti possono essere forniti con il foro d1 con tolleranza H7 e finitura brunita. Aggiungere al codice standard le lettere ZB. Esempio: K906100.T050D1001PZB.
    Na życzenie, w zależności od ilości, wkładki mogą być dostarczone z otworem d1 według projektu.
    Na życzenie, w zależności od ilości, wkładki mogą być wykonane w innym materiale/powłoce.
    Wskaźnik należy zamawiać osobno.
    Na życzenie, w zależności od ilości, gniazdo wskaźnika może być zmienione.

    Zbieżność Średnic/Wskaźników:
    d5=50 --> K650050
    d5=80 --> K650080 lub K660080

  • Akcesoria

Produkty alternatywne

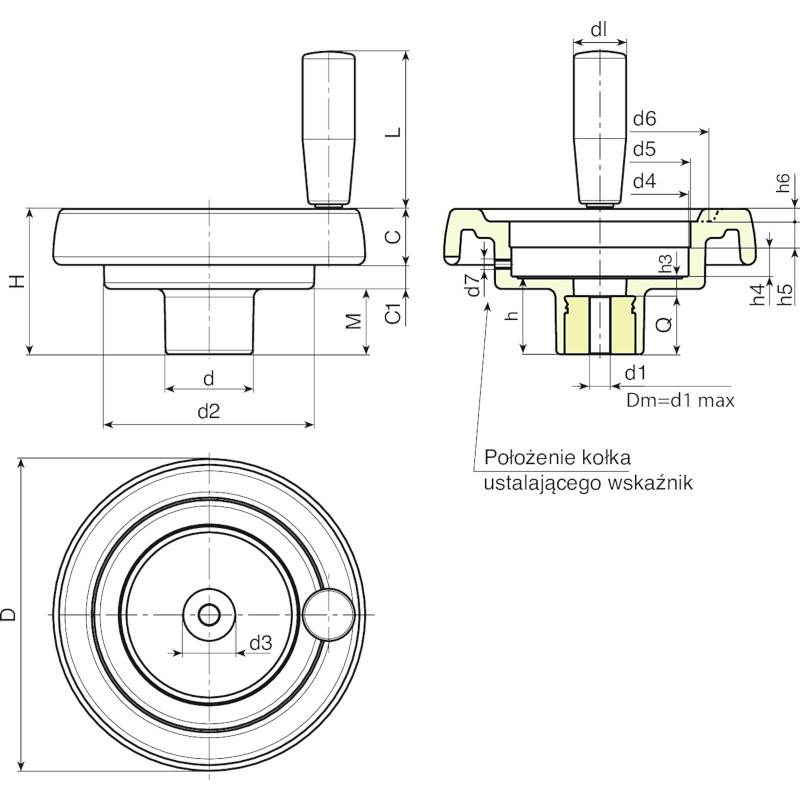

Codice art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 dl L Dm d1 Q
K906087.0002 K906087.T050P6.801P 86 53 32 62 21 17 15 20 50.8 50 63 M6 26.5 6.5 11.5 12 3 20 52 12 5.8 20 197
K906100.0002 K906100.T050P6.801P 99 55.5 32 63 23.5 20.5 11.5 20 50.8 50 68 M6 29 9 11.5 12 3.5 20 52 12 6.8 20 212
K906130.0001 K906130.T080P6.801P 129 64.5 42 100 27.5 23 14 29 85.7 80* 90 M6 34 10 13.5 12.5 5 23 62 20 6.8 24 410
K906150.0004 K906150.T080P6.801P 149 69 42 101 31 25.5 12.5 29 85.7 80* 106 M6 37 9 13.5 12.5 6.5 25 72 20 6.8 28 522
K906175.0001 K906175.T080P6.801P 175 72 40 115 28.5 32 11.5 25 85.7 80* 126.5 M6 38 10 12.5 14 8 25 81 20 6.8 28 750
K906200.0001 K906200.T080P6.801P 199 71 46 137 24 32 15 29 85,7 80* 144 M6 34 11 13.5 12.5 10 25 81 22 6.8 23 910

Uwaga: Przy minimalnej liczbie 50 sztuk średnica d1 może być wyprodukowana na zamówienie (tolerancja otworu H10 ocynkowanego i H7 oksydowanego).
Dm = Średnica maksymalna, możliwa do uzyskania po dalszej obróbce (rozszerzenie).
