K901

Volantes de manobra com alojamento para indicador gravitacional

VOLANTE DE MANOBRA MACIÇO COM ALOJAMENTO PARA INDICADOR E BOTÃO DE BLOQUEIO

Ver. 11V01-0124

Poliamida reforçada e estabilizada.
Resistente a óleos e massas lubrificantes.

Acetinada.

  • Características técnicas

    Materiais:
    Poliamida reforçada e estabilizada.
    Resistente a óleos e massas lubrificantes.

    Superfície:
    Acetinada.

    Cor:
    Preto (RAL 9011).

    Inserção:
    Casquilho com furo liso passante em aço zincado (tolerância de furo H10).

    Indicador a montar:
    Utilizar indicadores gravitacionais modelos série K650 ou K660. O indicador pode ser usado apenas na posição vertical (eixo máquina horizontal). O indicador e o relativo pino de fixação d7 devem ser adquiridos separadamente. Para mais informações sobre os indicadores, consultar as páginas relativas aos artigos K650 e K660 [pág.FAM_K650-Codicee pág.FAM_K660-Codice.
    (*) Com o adaptador KS08050.T01 é possível montar o indicador K650050.

    Manípulo de aperto:
    Man. cilíndrico art. G793-36 com parafuso prisioneiro roscado [pág.FAM_G793. Preto (RAL 9011). ATENÇÃO: o tamanho Q2 do manípulo de aperto deve ser escolhido pelo cliente conforme o tamanho das máquinas onde o manípulo será aplicado. Para o modelo K901-130, o manípulo de aperto é substituíd pela porca de orelha L751-32 [pág.FAM_L751-Codice.

    Fixação:
    Para eventuais sistemas de fixação, a realização de linguetas e/ou de furos quadrados, consultar as notas técnicas anexadas ao catálogo [pág.FAM_NT10-Codice.

    Pedidos especiais:
    A pedido e com no mínimo 50 peças, as inserções podem ser fornecidas com o furo d1 com tolerância H7 e acabamento preto do óxido. Adicionar as letras ZB ao código padrão. Exemplo: K901100.T050D1001PZB.
    A pedido e por quantidade, as inserções podem ser fornecidas com o furo d1 a pedido.
    A pedido e por quantidade, as inserções podem ser fornecidas em material/revestimento diferente.
    Indicador a pedir separadamente.
    A pedido e por quantidade, o alojamento para indicador pode ser variado.

    Correspondências de Diâmetros/Indicadores:
    d5=50 --> K650050
    d5=80 --> K650080 ou K660080

  • Acessórios

Produtos alternativos

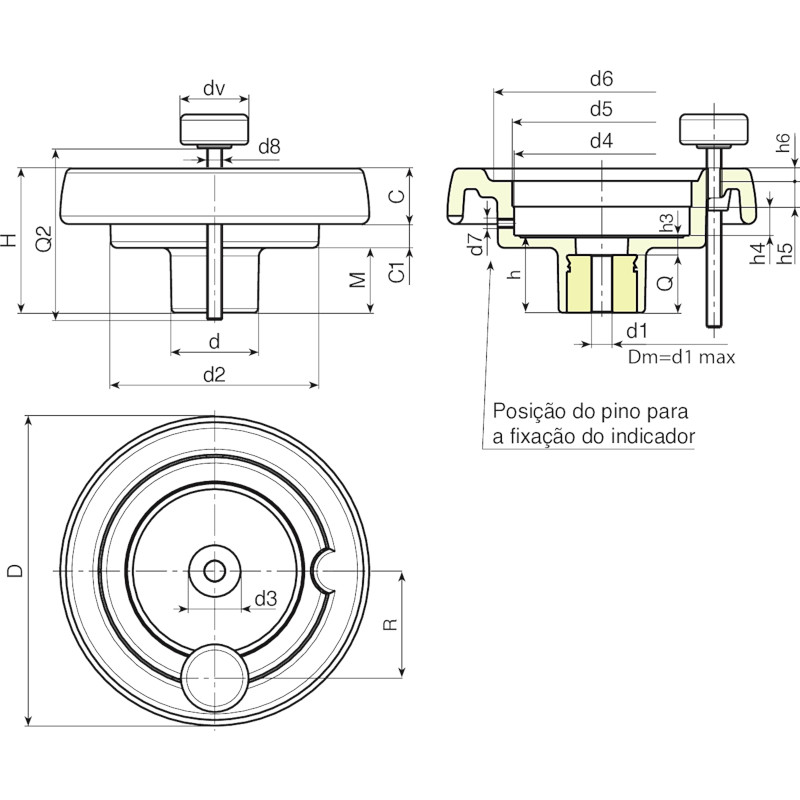

Codice art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 R d8 Dm d1 Q
K901130.0001 K901130.T080P6.801P 129 64.5 42 100 27.5 23 14 29 85.7 80* 90 M6 34 10 13.5 12.5 5 54 M8 20 6.8 24 370
K901150.0001 K901150.T080P6.801P 149 69 42 101 31 25.5 12.5 29 85.7 80* 106 M6 37 9 13.5 12.5 6.5 57 M8 20 6.8 28 470
K901175.0001 K901175.T080P6.801P 175 72 40 115 28.5 32 11.5 25 85.7 80* 126.5 M6 38 10 12.5 14 8 60 M8 20 6.8 28 690
K901200.0001 K901200.T080P6.801P 199 71 46 137 24 32 15 29 85,7 80* 144 M6 34 11 13.5 12.5 10 74 M8 22 6.8 23 850

Atenção: Com no mínimo 50 peças, o diâmetro d1 pode ser produzido a pedido (tolerância do furo H10 zincado e H7 preto do óxido).
Dm = Diâmetro máximo obtido de alargamento.
Q2 = A pedido.
dv = 36 mm. (K901130 dv=32 mm.)
