P544

Füße aus Metall mit gelenkiger Spindel + rutschfeste Basis

GELENKFUSS MIT VERSTELLSPINDEL TYP A AUS STAHL MIT KUGEL 24 UND RUTSCHFESTER GUMMIAUFLAGE

Ausf. 16V01-0124

P544:
Fußbasis aus gedrehtem Automatenstahl.

Glatt.

  • Technische Eigenschaften

    Material:
    P544:
    Fußbasis aus gedrehtem Automatenstahl.
    P544CIN:
    Fußbasis aus gedrehtem Edelstahl (AISI 303).

    Oberfläche:
    Glatt.

    Farbe:
    P544:
    Standardmäßige Blauverzinkung.
    P544CIN:
    Natur.

    Einsatz:
    P544:
    Gelenkige Verstellspindel (Kugel 24) mit Sechskantbasis aus verzinktem Stahl (Gewindetoleranz 6g).
    P544CIN:
    Gelenkige Verstellspindel (Kugel 24) mit Sechskantbasis aus Edelstahl (AISI 303) (Gewindetoleranz 6g).

    Spindelbefestigung:
    Spindel nicht ausbaufähig. Die Kugel kann nicht entfernt werden, weil der Rand ihres Sitzes gefalzt ist.

    Rutschfeste Gummiauflage:
    Rutschfeste Gummiauflage aus thermoplastischem Gummi SBS 75 Shore (schwarz RAL 9011).
    Öl- und fettbeständig. Druckmontiert.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen können die Einsätze in Sonderlängen geliefert werden.

Alternativprodukte
Ausführung P544: Gelenkfuß aus verzinktem Stahl mit Verstellspindel Typ A (mit Sechskant) und Kugel 24 - mit rutschfester Gummiauflage aus SBS

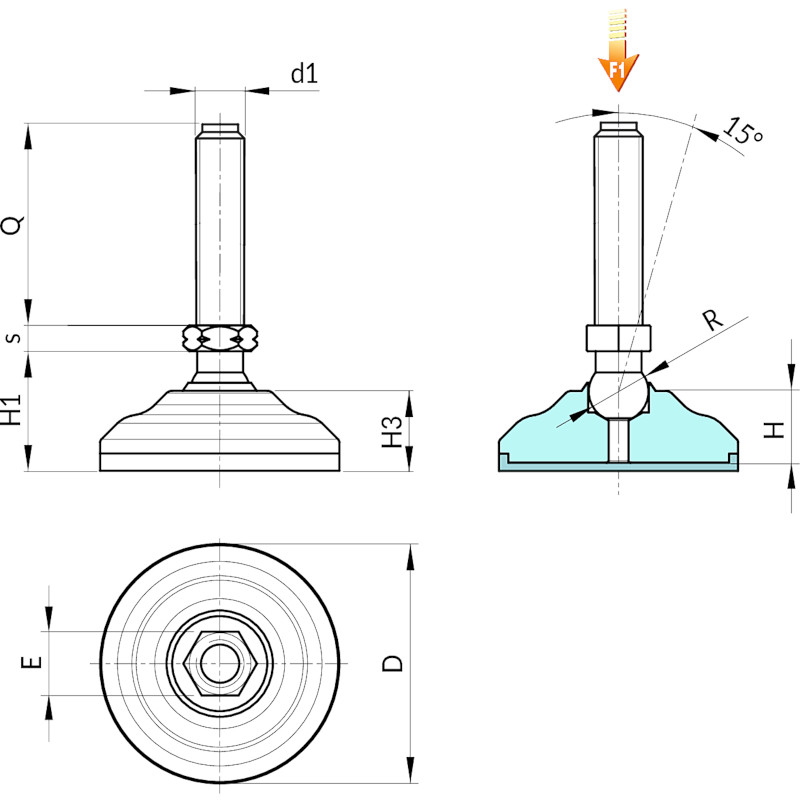

Codice Art. D H H1 H3 E s R d16g Q F1|(kN) 3D
P54460.0011 P54460.VZM16X090 60 20 32 22,5 24 10 24 M16 90 - 60
P54460.0012 P54460.VZM16X110 60 20 32 22,5 24 10 24 M16 110 - 60
P54460.0013 P54460.VZM16X130 60 20 32 22,5 24 10 24 M16 130 - 60
P54460.0014 P54460.VZM16X150 60 20 32 22,5 24 10 24 M16 150 - 60
P54460.0015 P54460.VZM16X170 60 20 32 22,5 24 10 24 M16 170 - 60
P54460.0016 P54460.VZM20X090 60 20 32 22,5 24 10 24 M20 90 - 90
P54460.0017 P54460.VZM20X110 60 20 32 22,5 24 10 24 M20 110 - 90
P54460.0018 P54460.VZM20X130 60 20 32 22,5 24 10 24 M20 130 - 90
P54460.0019 P54460.VZM20X150 60 20 32 22,5 24 10 24 M20 150 - 90
P54460.0020 P54460.VZM20X170 60 20 32 22,5 24 10 24 M20 170 - 90

Achtung: Die angegebene Belastbarkeitsgrenze F1 liegt 30% unter der Bruchlast und gilt als statisch.
Sonderstiftlängen ab einer Mindestbestellmenge von 100 Stück.

Codice Art. D H H1 H3 E s R d16g Q F1_(kN) 3D
P54460.0001 P54460.INM16X090CIN 60 20 32 225 24 10 24 M16 90 - 60
P54460.0002 P54460.INM16X110CIN 60 20 32 225 24 10 24 M16 110 - 60
P54460.0003 P54460.INM16X130CIN 60 20 32 225 24 10 24 M16 130 - 60
P54460.0004 P54460.INM16X150CIN 60 20 32 225 24 10 24 M16 150 - 60
P54460.0005 P54460.INM16X170CIN 60 20 32 225 24 10 24 M16 170 - 60
P54460.0006 P54460.INM20X090CIN 60 20 32 22,5 24 10 24 M20 90 - 60
P54460.0007 P54460.INM20X110CIN 60 20 32 22,5 24 10 24 M20 110 - 60
P54460.0008 P54460.INM20X130CIN 60 20 32 22,5 24 10 24 M20 130 - 60
P54460.0009 P54460.INM20X150CIN 60 20 32 22,5 24 10 24 M20 150 - 60
P54460.0010 P54460.INM20X170CIN 60 20 32 22,5 24 10 24 M20 170 - 60
