P534

Füße aus Metall mit gelenkiger Spindel

GELENKFUSS MIT VERSTELLSPINDEL TYP A AUS STAHL MIT KUGEL 24

Ausf. 16V01-0124

P534:
Fußbasis aus gedrehtem Automatenstahl.

Glatt.

  • Technische Eigenschaften

    Material:
    P534:
    Fußbasis aus gedrehtem Automatenstahl.
    P534CIN:
    Fußbasis aus gedrehtem Edelstahl (AISI 303).

    Oberfläche:
    Glatt.

    Farbe:
    P534:
    Standardmäßige Blauverzinkung.
    P534CIN:
    Natur.

    Einsatz:
    P534:
    Gelenkige Verstellspindel (Kugel 24) mit Sechskantbasis aus verzinktem Stahl (Gewindetoleranz 6g).
    P534CIN:
    Gelenkige Verstellspindel (Kugel 24) mit Sechskantbasis aus Edelstahl (AISI 303) (Gewindetoleranz 6g).

    Spindelbefestigung:
    Spindel nicht ausbaufähig. Die Kugel kann nicht entfernt werden, weil der Rand ihres Sitzes gefalzt ist.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen können die Einsätze in Sonderlängen geliefert werden.

Alternativprodukte
Ausführung P534: Gelenkfuß aus verzinktem Stahl mit Verstellspindel Typ A (mit Sechskant) und Kugel 24

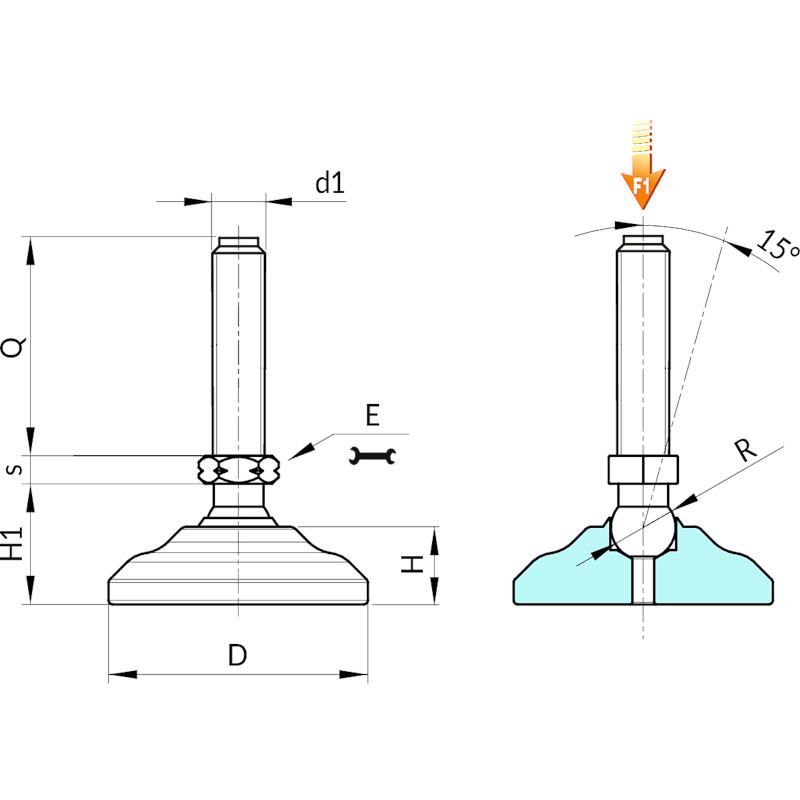

Codice Art. D H H1 E s R d16g Q F1 (kN) 3D
- P53460.VZM16X90 60 18 40 13 7 24 M16 90 - 60
P53460.0013 P53460.VZM16X110 60 18 40 13 7 24 M16 110 - 60
P53460.0014 P53460.VZM16X130 60 18 40 13 7 24 M16 130 - 60
P53460.0015 P53460.VZM16X150 60 18 40 13 7 24 M16 150 - 60
P53460.0016 P53460.VZM16X170 60 18 40 13 7 24 M16 170 - 60
- P53460.VZM20X90 60 18 40 16 7 24 M20 90 - 90
P53460.0018 P53460.VZM20X110 60 18 40 16 7 24 M20 110 - 90
P53460.0019 P53460.VZM20X130 60 18 40 16 7 24 M20 130 - 90
P53460.0020 P53460.VZM20X150 60 18 40 16 7 24 M20 150 - 90
P53460.0021 P53460.VZM20X170 60 18 40 16 7 24 M20 170 - 90

Achtung: Die angegebene Belastbarkeitsgrenze F1 liegt 30% unter der Bruchlast und gilt als statisch.
Sonderstiftlängen ab einer Mindestbestellmenge von 100 Stück.

Ausführung P534CIN: Gelenkfuß aus Edelstahl mit Verstellspindel Typ A (mit Sechskant) und Kugel 24
Codice Art. D H H1 E s R d16g Q F1 (kN) 3D
- P53460.INM16X90CIN 60 18 40 13 7 24 M16 90 - 60
P53460.0002 P53460.INM16X110CIN 60 18 40 13 7 24 M16 110 - 60
P53460.0003 P53460.INM16X130CIN 60 18 40 13 7 24 M16 130 - 60
P53460.0004 P53460.INM16X150CIN 60 18 40 13 7 24 M16 150 - 60
- P53460.INM20X90CIN 60 18 40 16 7 24 M20 90 - 90
P53460.0007 P53460.INM20X110CIN 60 18 40 16 7 24 M20 110 - 90
P53460.0008 P53460.INM20X130CIN 60 18 40 16 7 24 M20 130 - 90
P53460.0009 P53460.INM20X150CIN 60 18 40 16 7 24 M20 150 - 90
P53460.0010 P53460.INM20X170CIN 60 18 40 16 7 24 M20 170 - 90

Achtung: Die angegebene Belastbarkeitsgrenze F1 liegt 30% unter der Bruchlast und gilt als statisch.
Sonderstiftlängen ab einer Mindestbestellmenge von 100 Stück.
