P542

Füße aus Metall mit gelenkiger Spindel + rutschfeste Basis

GELENKFUSS MIT VERSTELLSPINDEL TYP B AUS VOLLSTAHL MIT KUGEL 12,4 UND RUTSCHFESTER GUMMIAUFLAGE

Ausf. 16V01-0124

P542:
Fußbasis aus gedrehtem Automatenstahl.

Glatt.

  • Technische Eigenschaften

    Material:
    P542:
    Fußbasis aus gedrehtem Automatenstahl.
    P542CIN:
    Fußbasis aus gedrehtem Edelstahl (AISI 303).

    Oberfläche:
    Glatt.

    Farbe:
    P542:
    Standardmäßige Blauverzinkung.
    P542CIN:
    Natur.

    Einsatz:
    P542:
    Gelenkige Gewindespindel (Kugel 12,5) mit gefräster Schlüsselaufnahme (Typ B) aus verzinktem Stahl (Gewindetoleranz 6g).
    P542CIN:
    Gelenkige Gewindespindel (Kugel 12,5) mit gefräster Schlüsselaufnahme (Typ B) aus Edelstahl (AISI 303) (Gewindetoleranz 6g).

    Spindelbefestigung:
    Spindel nicht ausbaufähig. Die Kugel kann nicht entfernt werden, weil der Rand ihres Sitzes gefalzt ist.

    Rutschfeste Gummiauflage:
    Rutschfeste Gummiauflage aus thermoplastischem Gummi SBS 75 Shore (schwarz RAL 9011).
    Öl- und fettbeständig. Druckmontiert.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen können die Einsätze in Sonderlängen geliefert werden.

Alternativprodukte
Ausführung P542: Gelenkfuß aus verzinktem Stahl mit Verstellspindel Typ B (gefräste Schlüsselaufnahme) und Kugel 12,5 - mit rutschfester Gummiauflage aus SBS

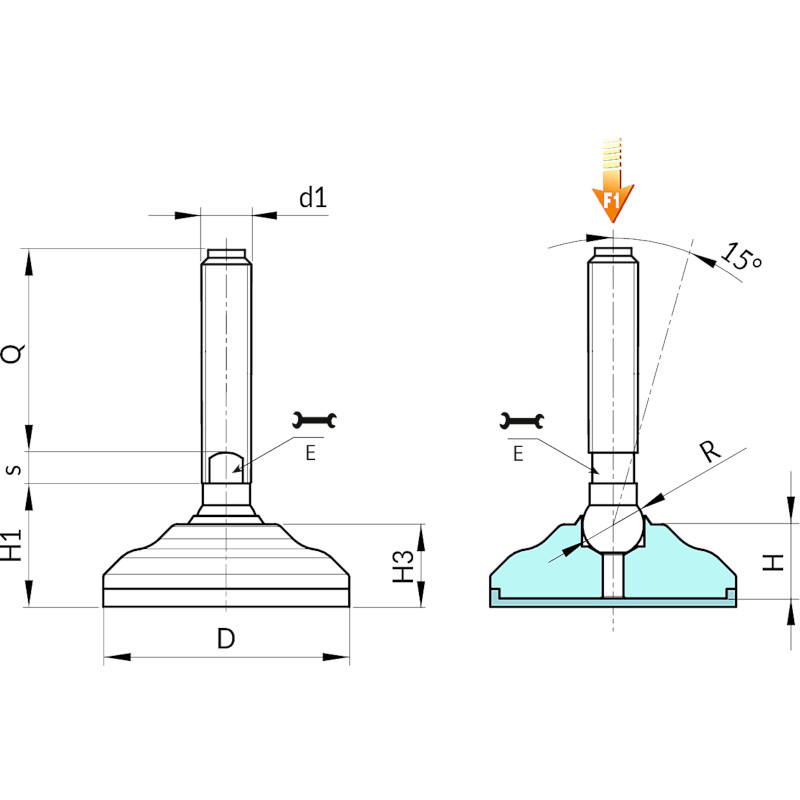

Codice Art. D H H1 H3 E s R d16g Q F1 (kN) 3D
- P54260.VZM16X50 60 19.5 32 32 13 7 12.5 M16 50 352 23
- P54260.VZM16X70 60 19.5 32 32 13 7 12.5 M16 70 379 23
- P54260.VZM16X90 60 19.5 32 32 13 7 12.5 M16 90 405 23
P54260.0011 P54260.VZM16X110 60 19.5 32 32 13 7 12.5 M16 110 431 23
P54260.0012 P54260.VZM16X130 60 19.5 32 32 13 7 12.5 M16 130 457 23
P54260.0013 P54260.VZM16X150 60 19.5 32 32 13 7 12.5 M16 150 483 23
P54260.0014 P54260.VZM16X170 60 19.5 32 32 13 7 12.5 M16 170 509 23

Achtung: Die angegebene Belastbarkeitsgrenze F1 liegt 30% unter der Bruchlast und gilt als statisch.
Sonderstiftlängen ab einer Mindestbestellmenge von 100 Stück.

Codice Art. D H H1 H3 E s R d16g Q F1 (kN) 3D
- P54260.INM16X50CIN 60 19.5 32 22 13 7 12.5 M16 50 352 23
- P54260.INM16X70CIN 60 19.5 32 22 13 7 12.5 M16 70 379 23
- P54260.INM16X90CIN 60 19.5 32 22 13 7 12.5 M16 90 405 23
P54260.0004 P54260.INM16X110CIN 60 19.5 32 22 13 7 12.5 M16 110 431 23
P54260.0005 P54260.INM16X130CIN 60 19.5 32 22 13 7 12.5 M16 130 457 23
P54260.0006 P54260.INM16X150CIN 60 19.5 32 22 13 7 12.5 M16 150 483 23
P54260.0007 P54260.INM16X170CIN 60 19.5 32 22 13 7 12.5 M16 170 509 23
