P532

Füße aus Metall mit gelenkiger Spindel

GELENKFUSS MIT VERSTELLSPINDEL TYP B AUS VOLLSTAHL MIT KUGEL 12,4

Ausf. 16V01-0124

P532:
Fußbasis aus gedrehtem Automatenstahl.

Glatt.

  • Technische Eigenschaften

    Material:
    P532:
    Fußbasis aus gedrehtem Automatenstahl.
    P532CIN:
    Fußbasis aus gedrehtem Edelstahl (AISI 303).

    Oberfläche:
    Glatt.

    Farbe:
    P532:
    Standardmäßige Blauverzinkung.
    P532CIN:
    Natur.

    Einsatz:
    P532:
    Gelenkige Gewindespindel (Kugel 12,5) mit gefräster Schlüsselaufnahme (Typ B) aus verzinktem Stahl (Gewindetoleranz 6g).
    P532CIN:
    Gelenkige Gewindespindel (Kugel 12,5) mit gefräster Schlüsselaufnahme (Typ B) aus Edelstahl (AISI 303) (Gewindetoleranz 6g).

    Spindelbefestigung:
    Spindel nicht ausbaufähig. Die Kugel kann nicht entfernt werden, weil der Rand ihres Sitzes gefalzt ist.

    Weitere Möglichkeiten:
    Auf Anfrage und ab bestimmten Abnahmemengen können die Einsätze in Sonderlängen geliefert werden.

Alternativprodukte
Ausführung P532: Gelenkfuß aus verzinktem Stahl mit Verstellspindel Typ B (mit Aufnahme für Gabelschlüssel) und Kugel 12,5

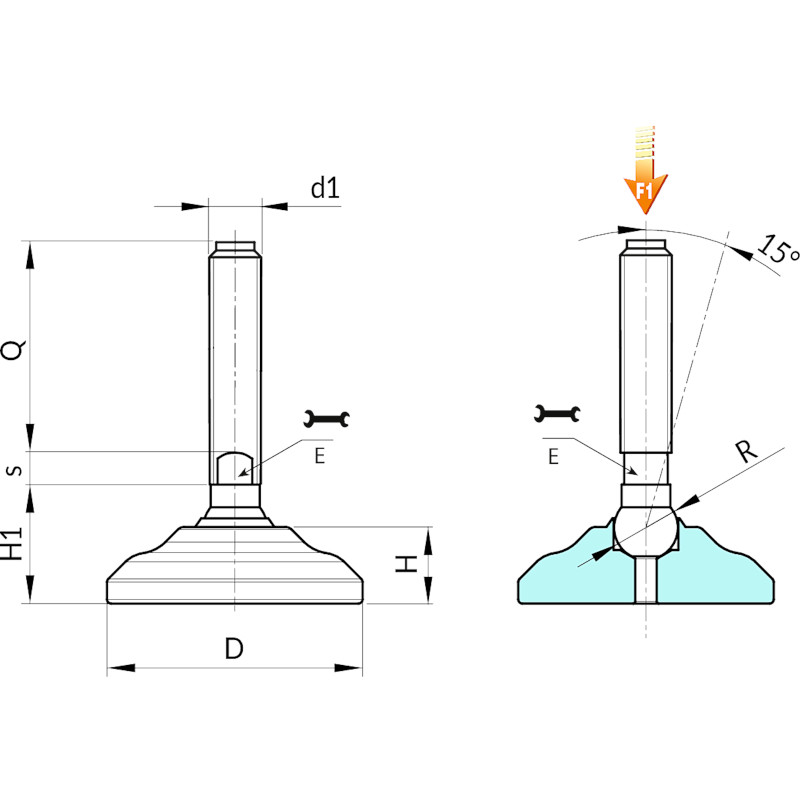

Codice Art. D H H1 E s R d16g Q F1 (kN) 3D
- P53260.VZM16X50 60 18 28 13 7 12.5 M16 50 338 23
- P53260.VZM16X70 60 18 28 13 7 12.5 M16 70 364 23
- P53260.VZM16X90 60 18 28 13 7 12.5 M16 90 390 23
P53260.0011 P53260.VZM16X110 60 18 28 13 7 12.5 M16 110 416 23
P53260.0012 P53260.VZM16X130 60 18 28 13 7 12.5 M16 130 442 23
P53260.0013 P53260.VZM16X150 60 18 28 13 7 12.5 M16 150 468 23
P53260.0014 P53260.VZM16X170 60 18 28 13 7 12.5 M16 170 494 23

Achtung: Die angegebene Belastbarkeitsgrenze F1 liegt 30% unter der Bruchlast und gilt als statisch.
Sonderstiftlängen ab einer Mindestbestellmenge von 100 Stück.

Ausführung P532CIN: Gelenkfuß aus Edelstahl mit Verstellspindel Typ B (mit Aufnahme für Gabelschlüssel) und Kugel 12,5
Codice Art. D H H1 E s R d16g Q F1 (kN) 3D
- P53260.INM16X50CIN 60 18 28 13 7 12.4 M16 50 338 23
- P53260.INM16X70CIN 60 18 28 13 7 12.4 M16 70 364 23
- P53260.INM16X90CIN 60 18 28 13 7 12.4 M16 90 390 23
P53260.0004 P53260.INM16X110CIN 60 18 28 13 7 12.4 M16 110 416 23
P53260.0005 P53260.INM16X130CIN 60 18 28 13 7 12.4 M16 130 442 23
P53260.0006 P53260.INM16X150CIN 60 18 28 13 7 12.4 M16 150 468 23
P53260.0007 P53260.INM16X170CIN 60 18 28 13 7 12.4 M16 170 494 23

Achtung: Die angegebene Belastbarkeitsgrenze F1 liegt 30% unter der Bruchlast und gilt als statisch.
Sonderstiftlängen ab einer Mindestbestellmenge von 100 Stück.
