K903

Handräder mit Sitz für Schwerkraftanzeige

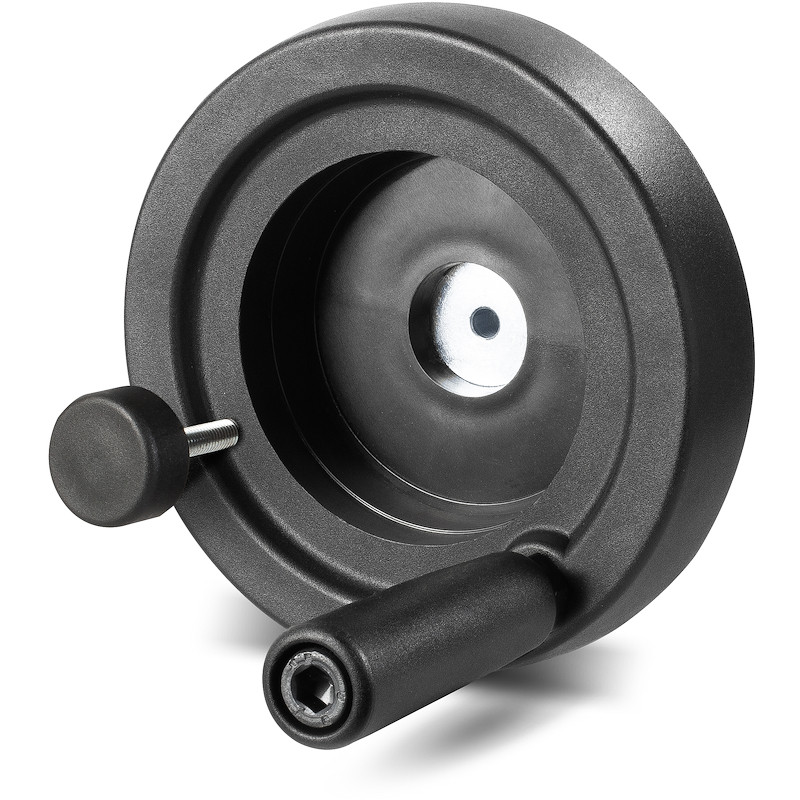

SCHEIBENHANDRAD FÜR STELLUNGSANZEIGER MIT DREHGRIFF UND ARRETIERUNG

Ausf. 11V01-0124

Polyamid glasfaserverstärkt, (PA6+GF).
Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Polyamid glasfaserverstärkt, (PA6+GF).
    Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Einsatz:
    Buchse aus verzinktem Stahl mit Durchgangsbohrung (Toleranz H10).

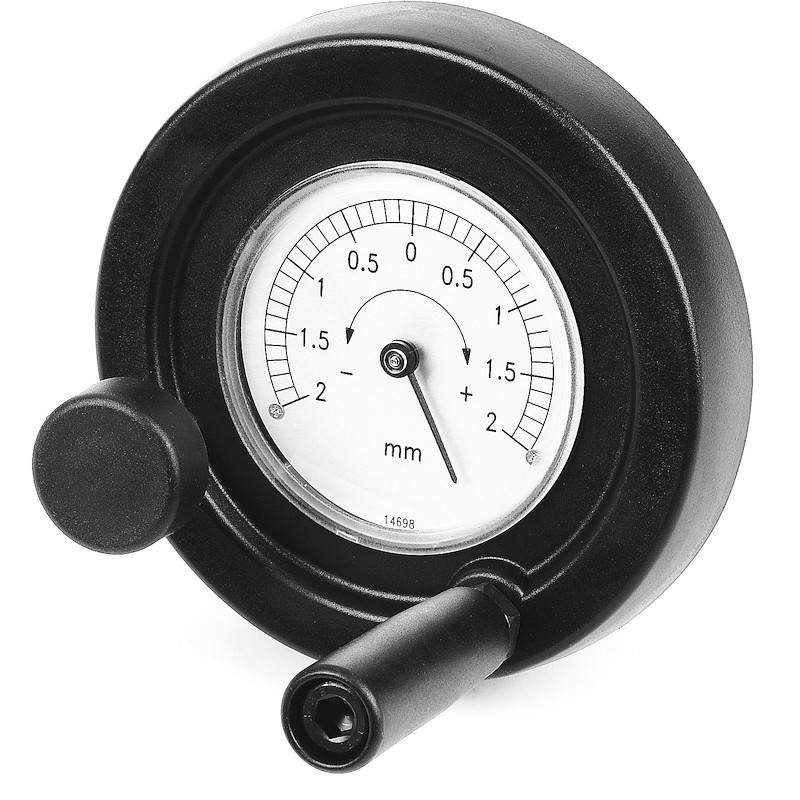

    Verwendbarer Stellungsanzeiger:
    Geeignet für die Stellungsanzeiger der Baureihen K650 oder K660. Der Stellungsanzeiger kann nur in vertikaler Lage verwendet werden (horizontale Maschinenachse). Der Stellungsanzeiger und der zugehörige Gewindestift d7 sind separat zu bestellen. Weitere Informationen zu den Stellungsanzeigern siehe Seiten mit den Artikeln K650 und K660 [S.FAM_K650-Codiceund S.FAM_K660-Codice.
    (*) Mit dem Adapter KS08050.T01 lässt sich der Stellungsanzeiger K650050 einbauen.

    Seitlicher Einsatz:
    Buchse aus Messing mit Durchgangsgewinde.

    Seitengriff:
    Drehgriff Art. M144 [S.FAM_M144-Codice.

    Arretierung:
    Zylindrisches Handrad G793-36 mit Gewindebolzen [S.FAM_G793-Codice. Schwarz (RAL 9011). ACHTUNG: Die Länge Q2 des Scheibenhandrades muss vom Kunden nach den Abmessungen der Maschine bestimmt werden, auf der das Handrad angewendet wird. Beim Modell K903-130 wird das Spannhandrad durch den Flügelgriff L751-32 ersetzt [S.FAM_L751-Codice.

    Befestigung:
    Individuelle Befestigungsmöglichkeiten, sowie Ausführung für eine Passfeder / Vierkant-Aussparung siehe Katalog [SeiteFAM_NT10-Codice.

    Weitere Möglichkeiten:
    Buchse mit brünierter Oberfläche (d1 mit Toleranz H7). Ab einer Mindestabnahmemenge von 50 Stück. Bitte Bestellzusatz ZB verwenden. Beispiel: K903100.T050D1001PZB.
    Kundenspezifische Buchsendurchmesser d1 nach Zeichnung.
    Auf Anfrage und ab bestimmten Abnahmemengen können die Buchsen in einem anderen Material oder einer anderen Beschichtung geliefert werden.
    Stellungsanzeiger ist separat zu bestellen.
    Auf Anfrage und ab bestimmten Abnahmemengen kann die Aufnahme der Stellungsanzeiger kundenspezifisch gefertigt werden.

    Geeignete Stellungsanzeiger:
    d5= 50 --> Für Stellungsanzeiger K650050
    d5=80 --> Für Stellungsanzeiger K650080 oder K660080

  • Zubehör

Alternativprodukte

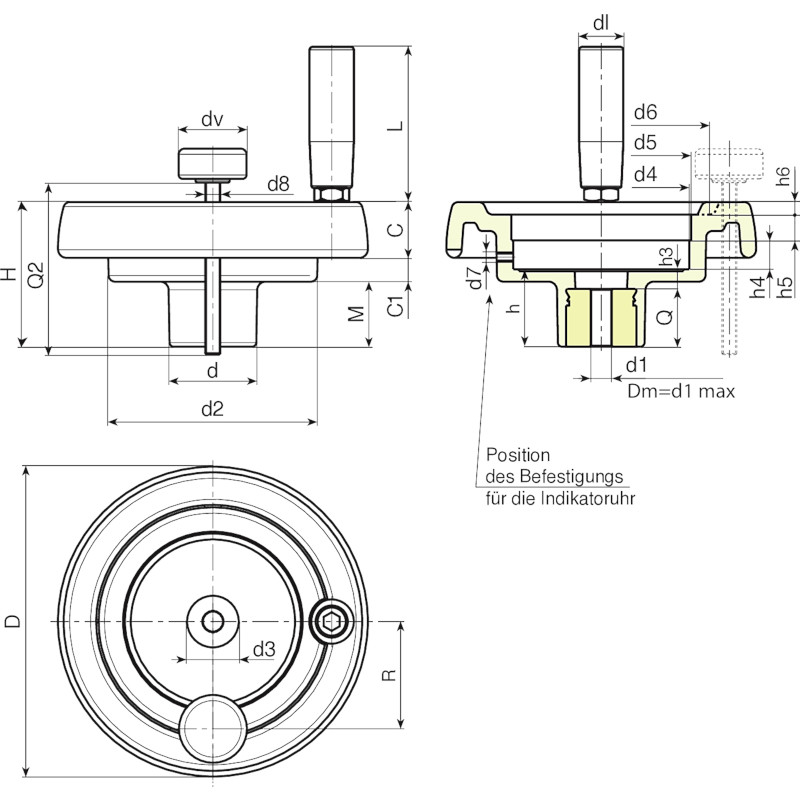

Codice art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 R d8 dl L Dm d1 Q
K903130.0002 K903130.T080P6,801P 129 64.5 42 100 27.5 23 14 29 85.7 80* 90 M6 34 10 13.5 12.5 5 54 M8 21 65 20 6.8 24 426
K903150.0001 K903150.T080P6,801P 149 69 42 101 31 25.5 12.5 29 85.7 80* 106 M6 37 9 13.5 12.5 6.5 57 M8 23 76 20 6.8 28 555
K903175.0001 K903175.T080P6,801P 175 72 40 115 28.5 32 11.5 25 85.7 80* 126.5 M6 38 10 12.5 14 8 60 M8 25 86 20 6.8 28 782
K903200.0001 K903200.T080P6,801P 199 71 46 137 24 32 15 29 123 80* 144 M6 34 11 13.5 12.5 10 74 M8 25 86 22 6.8 23 950

Achtung: Ab einer Mindestbestellmenge von 50 Stück kann der Durchmesser d1 individuell angepasst werden. Bohrung verzinkt (Toleranz H10). Bohrung brüniert (Toleranz H7).
Dm = der maximal mögliche Durchmesser nach der Nachbearbeitung.
Q2 = Auf Anfrage.
dv = 36 mm. (K903130 dv=32 mm)
