K903

Маховики управления с гнездом для гравитационного индикатора

МАХОВИК УПРАВЛЕНИЯ ПОЛНОТЕЛЫЙ С ГНЕЗДОМ ДЛЯ ИНДИКАТОРА, С ПОВОРОТНОЙ РУКОЯТКОЙ И ФИКСИРУЮЩЕЙ РУЧКОЙ

Верс. 11V01-0124

Усиленный и стабилизированный полиамид.
Устойчивость к маслам и жирам.

Сатинирован.

  • Технические характеристики

    Материалы:
    Усиленный и стабилизированный полиамид.
    Устойчивость к маслам и жирам.

    Поверхность:
    Сатинирован.

    Цвет:
    Черный (RAL 9011).

    Вставка:
    Втулка с гладким сквозным отверстием из оцинкованной стали (допуск отверстия H10).

    Устанавливаемый индикатор:
    Встраиваются гравитационные индикаторы серии K650 или K660. Индикатор используется только в вертикальном положении (горизонтальная ось машины). Индикатор и соответствующий установочный винт d7 приобретаются отдельно. Более подробная информация приведена на страницах артикулов K650 и K660 [стр.FAM_K650-Codiceи стр.FAM_K660-Codice.
    (*) С помощью адаптера KS08050.T01 можно установить индикатор K650050.

    Боковая вставка:
    Латунная втулка со сквозным резьбовым отверстием.

    Боковая рукоятка:
    Поворотная рукоятка арт. M144 [стр.FAM_M144-Codice.

    Маховик крепления:
    Цилиндрический маховик G793-36 с резьбовым болтом [стр.FAM_G793-Codice. Черн. (RAL 9011). ВНИМАНИЕ: размер Q2 маховика затяжки должен выбираться заказчиком в зависимости от размеров оборудования, на которое устанавливается маховик. Для модели K903-130 маховик затяжки заменен ручкой-барашком L751-32 [стр.FAM_L751-Codice.

    Крепление:
    Информацию о любых системах крепления, выполнении шпоночных пазов и/или квадратных отверстий см. технических примечаниях, прилагаемых к каталогу [стр.FAM_NT10-Codice.

    Специальные Запросы:
    По запросу при минимальном заказе 50 штук вставки могут поставляться с отверстием d1 с допуском H7 и вороненой отделкой. Добавить к стандартному коду буквы ZB. Пример: K903100.T050D1001PZB.
    По запросу, при наличии объемов, вставки могут изготавливаться с отверстием d1 согласно чертежа.
    По запросу, при наличии объемов, вставки могут изготавливаться из другого материала/с другим покрытием.
    Индикатор заказывается отдельно
    По запросу, при наличии объемов, гнездо индикатора может быть изменено.

    Соответствие диаметров/индикаторов
    d5=50 --> K650050
    d5=80 --> K650080 или K660080

  • Комплектующие

Альтернативные изделия

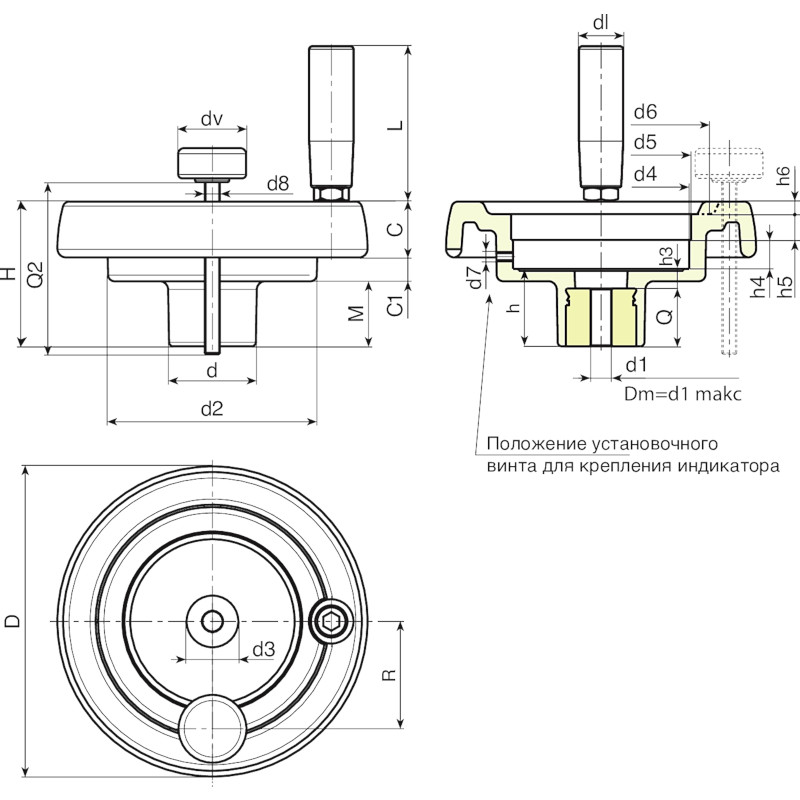

Codice art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 R d8 dl L Dm d1 Q
K903130.0002 K903130.T080P6,801P 129 64.5 42 100 27.5 23 14 29 85.7 80* 90 M6 34 10 13.5 12.5 5 54 M8 21 65 20 6.8 24 426
K903150.0001 K903150.T080P6,801P 149 69 42 101 31 25.5 12.5 29 85.7 80* 106 M6 37 9 13.5 12.5 6.5 57 M8 23 76 20 6.8 28 555
K903175.0001 K903175.T080P6,801P 175 72 40 115 28.5 32 11.5 25 85.7 80* 126.5 M6 38 10 12.5 14 8 60 M8 25 86 20 6.8 28 782
K903200.0001 K903200.T080P6,801P 199 71 46 137 24 32 15 29 123 80* 144 M6 34 11 13.5 12.5 10 74 M8 25 86 22 6.8 23 950

Внимание: При минимальном заказе 50 штук диаметр d1 может изготавливаться под заказ (допуск оцинкованного отверстия – H10, вороненого – H7).
Dm = Восстановительный максимальный диаметр, который можно получить (расширение).
Q2 = По запросу.
dv = 36 mm. (K903130 dv=32 mm.)
