K907

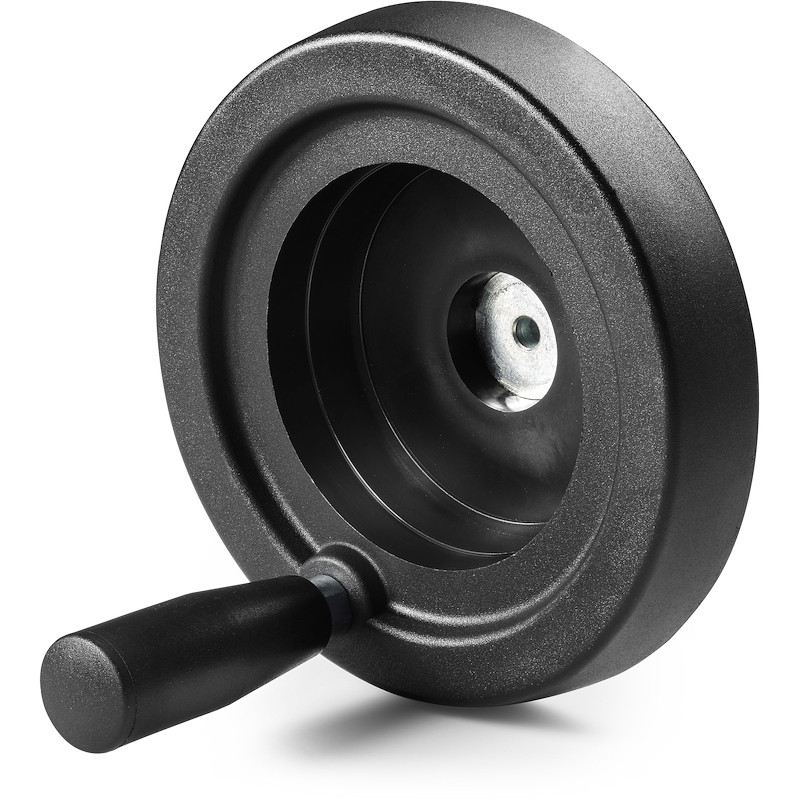

Handräder mit Sitz für Schwerkraftanzeige

SCHEIBENHANDRAD FÜR STELLUNGSANZEIGER MIT DREHGRIFF M145

Ausf. 11V01-0124

Polyamid glasfaserverstärkt, (PA6+GF).
Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Polyamid glasfaserverstärkt, (PA6+GF).
    Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Einsatz:
    Buchse aus verzinktem Stahl mit Durchgangsbohrung (Toleranz H10).

    Seitlicher Einsatz:
    Buchse aus Messing mit Durchgangsgewinde.

    Seitengriff:
    Drehgriff Art. M145 [S.FAM_M145-Codice.

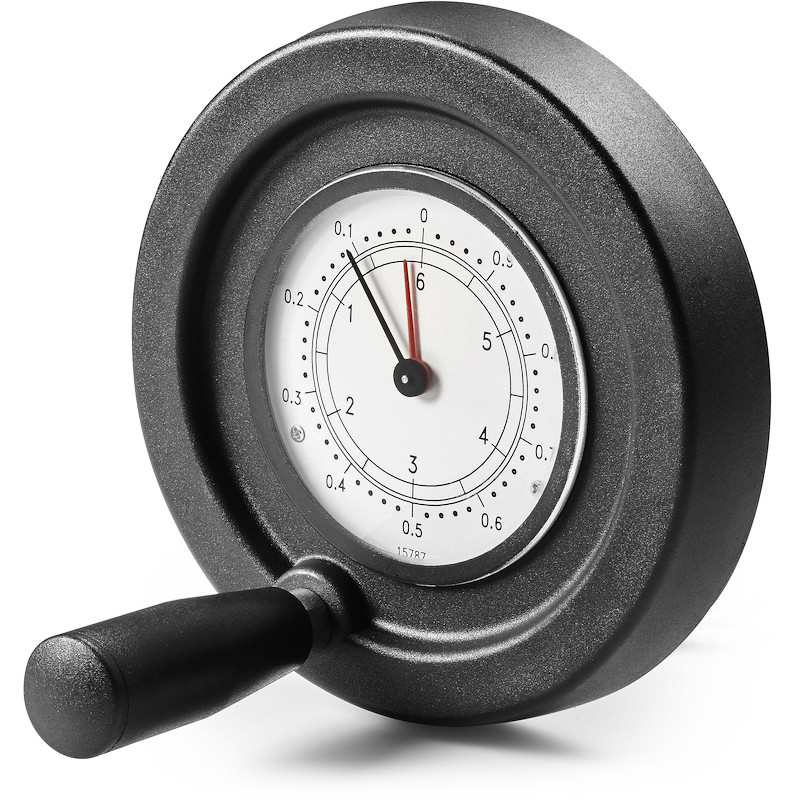

    Verwendbarer Stellungsanzeiger:
    Geeignet für die Stellungsanzeiger der Baureihen K650 oder K660. Der Stellungsanzeiger kann nur in vertikaler Lage verwendet werden (horizontale Maschinenachse). Der Stellungsanzeiger und der zugehörige Gewindestift d7 sind separat zu bestellen. Weitere Informationen zu den Stellungsanzeigern siehe Seiten mit den Artikeln K650 und K660 [S.FAM_K650-Codiceund S.FAM_K660-Codice.
    (*) Mit dem Adapter KS08050.T01 lässt sich der Stellungsanzeiger K650050 einbauen.

    Befestigung:
    Individuelle Befestigungsmöglichkeiten, sowie Ausführung für eine Passfeder / Vierkant-Aussparung siehe Katalog [SeiteFAM_NT10-Codice.

    Weitere Möglichkeiten:
    Su richiesta e con un minimo di 50 pezzi, gli inserti possono essere forniti con il foro d1 con tolleranza H7 e finitura brunita. Aggiungere al codice standard le lettere ZB. Esempio: K907100.T050D1001PZB.
    Kundenspezifische Buchsendurchmesser d1 nach Zeichnung.
    Auf Anfrage und ab bestimmten Abnahmemengen können die Buchsen in einem anderen Material oder einer anderen Beschichtung geliefert werden.
    Stellungsanzeiger ist separat zu bestellen.
    Auf Anfrage und ab bestimmten Abnahmemengen kann die Aufnahme der Stellungsanzeiger kundenspezifisch gefertigt werden.

    Geeignete Stellungsanzeiger:
    d5= 50 --> Für Stellungsanzeiger K650050
    d5=80 --> Für Stellungsanzeiger K650080 oder K660080

  • Zubehör

Alternativprodukte

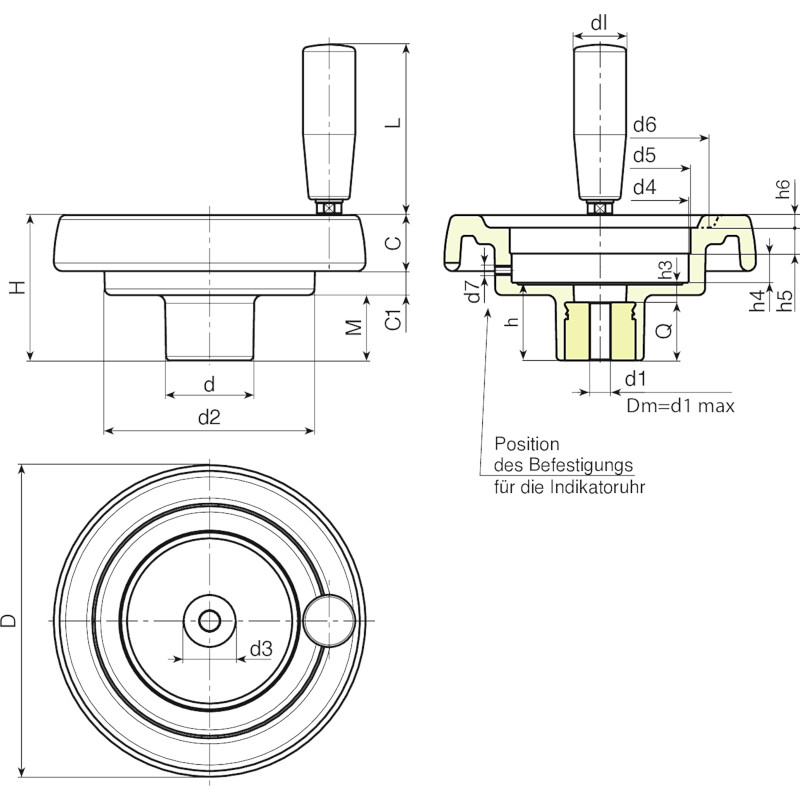

Codice art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 dl L Dm d1 Q
K907087.0001 K907087.T050P5.801P 86 53 32 62 21 17 15 20 50.8 50 63 M6 26.5 6.5 11.5 12 3 20 55 12 5.8 20 187
K907100.0002 K907100.T050P6.801P 99 55.5 32 63 23.5 20.5 11.5 20 50.8 50 68 M6 29 9 11.5 12 3.5 20 55 12 6.8 20 205
- K907130.T080P6.801P 129 64.5 42 100 27.5 23 14 29 85.7 80* 90 M6 34 10 13.5 12.5 5 23 66 20 6.8 24 424
K907150.0001 K907150.T080P6.801P 149 69 42 101 31 25.5 12.5 29 85.7 80* 106 M6 37 9 13.5 12.5 6.5 25 76 20 6.8 28 516
K907175.0001 K907175.T080P6.801P 175 72 40 115 28.5 32 11.5 25 85.7 80* 126.5 M6 38 10 12.5 14 8 25 87 20 6.8 28 745
K907200.0001 K907200.T080P6.801P 199 71 46 137 24 32 15 29 85,7 80* 144 M6 34 11 13.5 12.5 10 27 87 22 6.8 23 900

Achtung: Ab einer Mindestbestellmenge von 50 Stück kann der Durchmesser d1 individuell angepasst werden. Bohrung verzinkt (Toleranz H10). Bohrung brüniert (Toleranz H7).
Dm = der maximal mögliche Durchmesser nach der Nachbearbeitung.
