K405

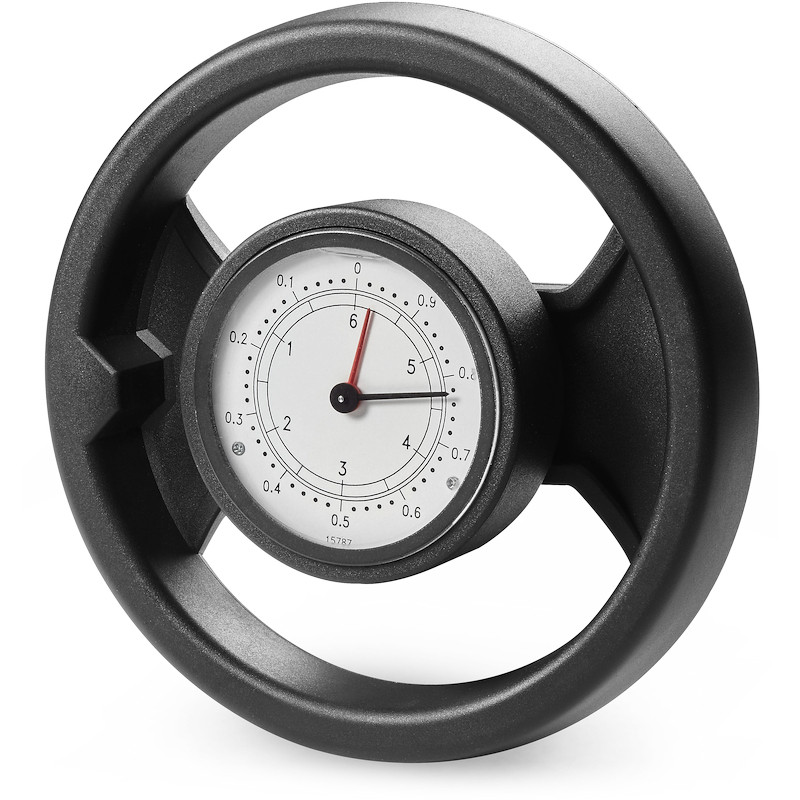

Handräder mit Sitz für Schwerkraftanzeige

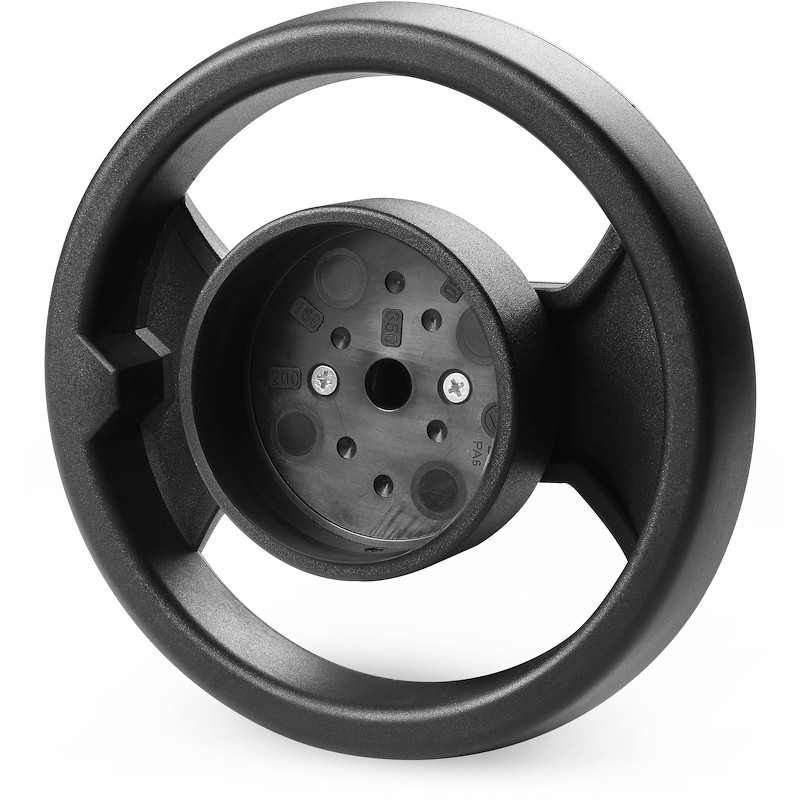

SPEICHERHANDRAD FÜR STELLUNGSANZEIGER

Ausf. 11V01-0124

Polyamid glasfaserverstärkt, (PA6+GF). Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Polyamid glasfaserverstärkt, (PA6+GF). Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Einsatz:
    Buchse aus verzinktem Stahl mit Durchgangsbohrung (Toleranz H10).

    Nabe:
    Vollnabe.
    (*) Hohlnabe.

    Verwendbarer Stellungsanzeiger:
    Stellungsanzeiger mit Durchmesser Ø50 und Ø80 mm. (Modelle K650-K660). Der Stellungsanzeiger kann nur in vertikaler Lage verwendet werden (horizontale Maschinenachse). Der Stellungsanzeiger ist separat zu bestellen. Für weitere Informationen siehe den Artikel K650 [S.FAM_K650-Codice.

    Befestigung Stellungsanzeiger:
    Den Stellungsanzeiger mit einem Gewindestift M5 bei Gewindebohrung d4 fixieren(Gewindestift gehört zum Lieferumfang des Adapters).

    Befestigung des Handrades:
    Das Handrad wird mit dem Gewindestift bei d2 (nicht im Lieferumfang) auf der Welle befestigt.

    Weitere Möglichkeiten:
    Buchse mit brünierter Oberfläche (d1 mit Toleranz H7). Ab einer Mindestabnahmemenge von 50 Stück. Bitte Bestellzusatz ZB verwenden. Beispiel: K405130.T050D0801ZB.
    Kundenspezifische Buchsendurchmesser d1 nach Zeichnung.
    Kundenspezifische Materialien der Einsätze.
    Auf Anfrage können die Handräder inklusive Stellungsanzeiger geliefert werden. (Anlieferung im nicht montierten Zustand).

    Geeignete Stellungsanzeiger:
    d5= Ø52,4 --> Für Stellungsanzeiger K650050
    d5= Ø87,4 --> Für Stellungsanzeiger K650080 oder K660080

Alternativprodukte

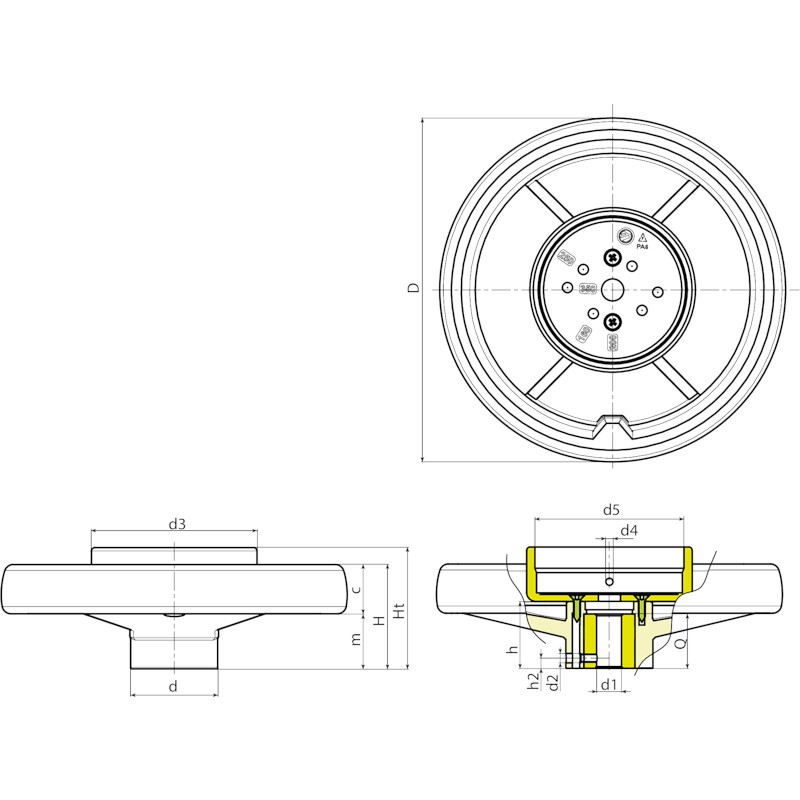

Codice art. D d m c H Ht h h2 d2 d3 d4 d5 Dm d1H10 Q
K405130.0001 K405130.T050D0801 129 32 32 18 50 65.5 36 8 M5 62 M5 52,4 18 8 24 314
K405160.0002 K405160.T050D0801 159 40 34 23 57 69 40.5 8 M5 62 M5 52,4 22 8 32 464
K405160.0003 K405160.T080D0801 159 40 34 23 57 72 40.5 8 M5 97 M5 87,4 22 8 32 485
K405200.0005 K405200.T080D0801 198 51 33 28.5 61.5 71 39.5 8 M5 97 M5 87,4 22 8 (*) 32 725
K405250.0001 K405250.T080D0801 252 55.5 38.5 31.5 70 79 47 8 M5 97 M5 87,4 28 8 (*) 36 1015
K405350.0001 K405350.T080D0801 346 67.5 43.5 36.5 80 81.5 49.5 8 M5 97 M5 87,4 30 8 (*) 32 1625

Achtung: Ab einer Mindestbestellmenge von 50 Stück kann der Durchmesser d1 individuell angepasst werden. Bohrung verzinkt (Toleranz H10). Bohrung brüniert (Toleranz H7).
Dm = der maximal mögliche Durchmesser nach der Nachbearbeitung.
