K903

Käsipyörät, joissa paikka painovoimaperusteiselle ilmaisimelle

AUKOTON KÄSIPYÖRÄ, JOSSA ON PAIKKA ILMAISIMELLE, VARUSTETTU KIERRETTÄVÄLLÄ KAHVALLA SEKÄ LUKITUSNUPILLA

Ver. 11V01-0124

Vahvistettu ja stabiloitu polyamidi.
Kestää öljyjä ja rasvoja.

Satinoitu.

  • Tekniset ominaisuudet

    Materiaalit:
    Vahvistettu ja stabiloitu polyamidi.
    Kestää öljyjä ja rasvoja.

    Pinta:
    Satinoitu.

    Väri:
    Musta (RAL 9011).

    Istukka:
    Holkki, sileä läpireikä, sinkittyä terästä (reiän toleranssi H10).

    Asennettava ilmaisin:
    Käytä mallisarjojen K650 ja K660 painovoimaperusteisia ilmaisimia. Ilmaisinta voidaan käyttää ainoastaan pystyasennossa (koneen akseli vaakasuuntainen). Ilmaisin ja kyseinen kiinnitysvaarna d7 on hankittava erikseen. Lisätietoja ilmaisimista on saatavana artikkeleja K650 ja K660 koskevilta sivuilta [sivullaFAM_K650-Codiceja sivullaFAM_K660-Codice.
    (*) Sovittimen KS08050.T01 kanssa on mahdollista asentaa ilmaisin K650050.

    Sivuistukka:
    Messinkiholkki, kierteitetty läpireikä.

    Sivukahva:
    Kierrettävä kahva art. M144 [sivullaFAM_M144-Codice.

    Kiinnitysnuppi:
    Lieriöm. käsip. G793-36, kierteitetty vaarnaruuvi [sivullaFAM_G793-Codice. Musta (RAL 9011). HUOMIO: asiakkaan on valittava lukituspyörän mitta Q2 sen koneiston mittojen mukaisesti, johon käsipyörä asennetaan. Mallia K903-130 varten lukituspyörä korvataan siipimutterilla L751-32 [sivullaFAM_L751-Codice.

    Kiinnitys:
    Mahdollisten kiinnitysjärjestelmien, kielekkeiden ja/tai neliömäisten reikien osalta on tutustuttava luetteloon liitettyihin teknisiin tietoihin [sivullaFAM_NT10-Codice.

    Erikoistilaukset:
    Tilauksesta ja vähintään 50 kappaletta varten istukat voidaan toimittaa reiällä, jonka mitta on d1, toleranssi H7, mustattu viimeistely. Vakiokoodiin on lisättävä kirjaimet ZB. Esimerkki: K903100.T050D1001PZB.
    Määrästä riippuen voidaan tilauksesta toimittaa istukoita, joiden reiän mitta on d1, piirustuksen mukaisesti.
    Määrästä riippuen voidaan tilauksesta toimittaa istukoita myös muista materiaaleista valmistettuina/päällystettyinä.
    Ilmaisin on tilattava erikseen.
    Ilmaisimen paikkaa on mahdollista muuttaa tilauksesta, määrästä riippuen.

    Halkaisijoiden/ilmaisimien vastaavuudet:
    d5=50 --> K650050
    d5=80 --> K650080 tai K660080

  • Lisävarusteet

Vaihtoehtoiset tuotteet

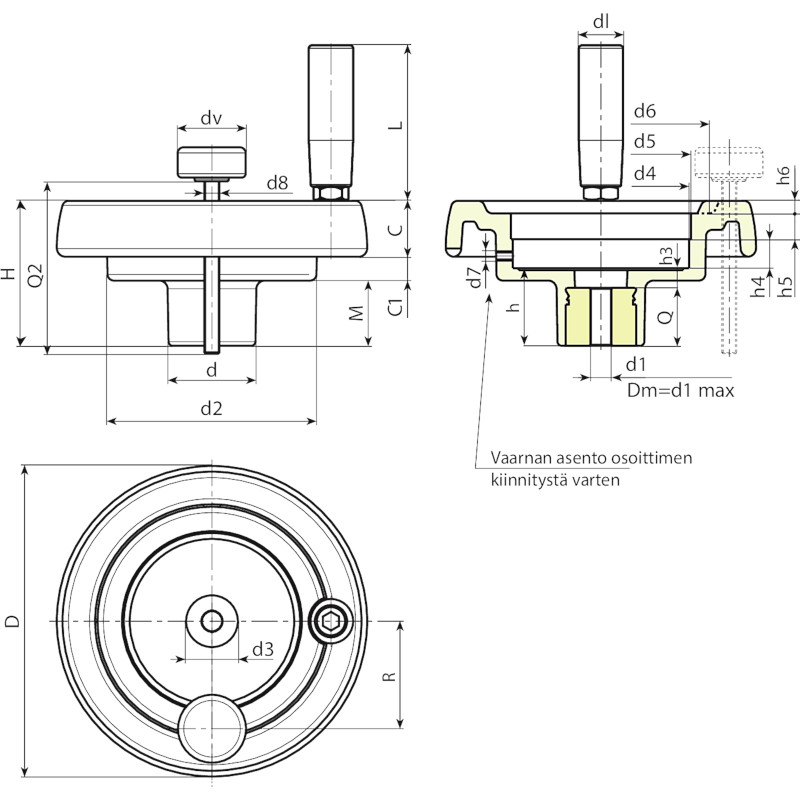

Codice art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 R d8 dl L Dm d1 Q
K903130.0002 K903130.T080P6,801P 129 64.5 42 100 27.5 23 14 29 85.7 80* 90 M6 34 10 13.5 12.5 5 54 M8 21 65 20 6.8 24 426
K903150.0001 K903150.T080P6,801P 149 69 42 101 31 25.5 12.5 29 85.7 80* 106 M6 37 9 13.5 12.5 6.5 57 M8 23 76 20 6.8 28 555
K903175.0001 K903175.T080P6,801P 175 72 40 115 28.5 32 11.5 25 85.7 80* 126.5 M6 38 10 12.5 14 8 60 M8 25 86 20 6.8 28 782
K903200.0001 K903200.T080P6,801P 199 71 46 137 24 32 15 29 123 80* 144 M6 34 11 13.5 12.5 10 74 M8 25 86 22 6.8 23 950

Huomaa: Vähintään 50 kappaleelle halkaisijan mitta d1 voidaan tuottaa tilauksesta (reiän toleranssi H10 sinkittynä ja H7 mustattuna).
Dm = Suurin seuraavalla työstöllä (laajennus) saatava läpimitta.
Q2 = tilauksesta.
dv = 36 mm. (K903130 dv=32 mm.)
