K902

Handräder mit Sitz für Schwerkraftanzeige

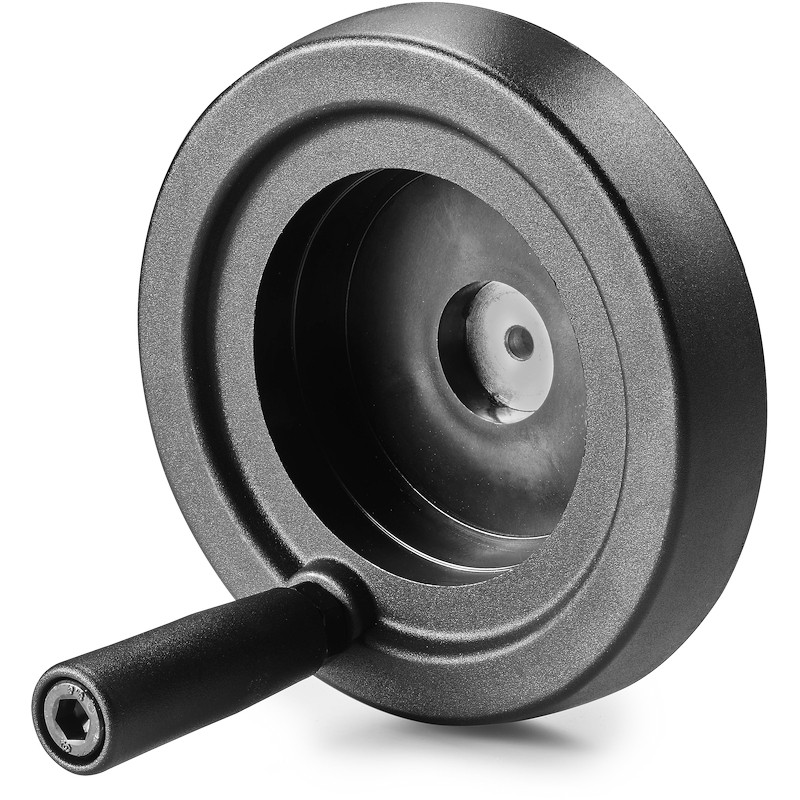

SCHEIBENHANDRAD FÜR STELLUNGSANZEIGER MIT DREHGRIFF

Ausf. 11V01-0124

Polyamid glasfaserverstärkt, (PA6+GF).
Öl- und fettbeständig.

Matt.

  • Technische Eigenschaften

    Material:
    Polyamid glasfaserverstärkt, (PA6+GF).
    Öl- und fettbeständig.

    Oberfläche:
    Matt.

    Farbe:
    Schwarz (RAL 9011).

    Einsatz:
    Buchse aus verzinktem Stahl mit Durchgangsbohrung (Toleranz H10).

    Seitlicher Einsatz:
    Buchse aus Messing mit Durchgangsgewinde.

    Seitengriff:
    Drehgriff Art. M144 [S.FAM_M144-Codice.

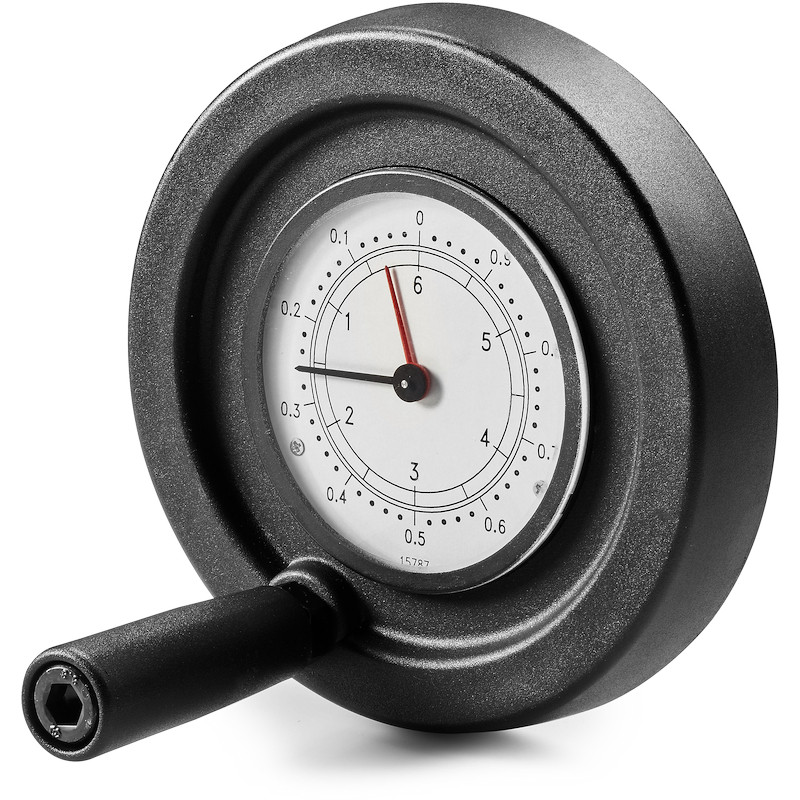

    Verwendbarer Stellungsanzeiger:
    Utilizzare Indicatori gravitazionali modelli serie K650 o K660. L’indicatore può essere usato solo in posizione verticale (asse macchina orizzontale). L’indicatore e il relativo grano di fissaggio d7 sono da acquistare separatamente. Per informazioni ulteriori sugli indicatori consultare le pagien relative agli articoli K650 e K650.
    (*) Mit dem Adapter KS08050.T01 lässt sich der Stellungsanzeiger K650050 einbauen.

    Befestigung:
    Individuelle Befestigungsmöglichkeiten, sowie Ausführung für eine Passfeder / Vierkant-Aussparung siehe Katalog [SeiteFAM_NT10-Codice.

    Weitere Möglichkeiten:
    Buchse mit brünierter Oberfläche (d1 mit Toleranz H7). Ab einer Mindestabnahmemenge von 50 Stück. Bitte Bestellzusatz ZB verwenden. Beispiel: K902100.T050D1001PZB.
    Kundenspezifische Buchsendurchmesser d1 nach Zeichnung.
    Auf Anfrage und ab bestimmten Abnahmemengen können die Buchsen in einem anderen Material oder einer anderen Beschichtung geliefert werden.
    Stellungsanzeiger ist separat zu bestellen.
    Auf Anfrage und ab bestimmten Abnahmemengen kann die Aufnahme der Stellungsanzeiger kundenspezifisch gefertigt werden.

    Geeignete Stellungsanzeiger:
    d5= 50 --> Für Stellungsanzeiger K650050
    d5=80 --> Für Stellungsanzeiger K650080 oder K660080

  • Zubehör

Alternativprodukte

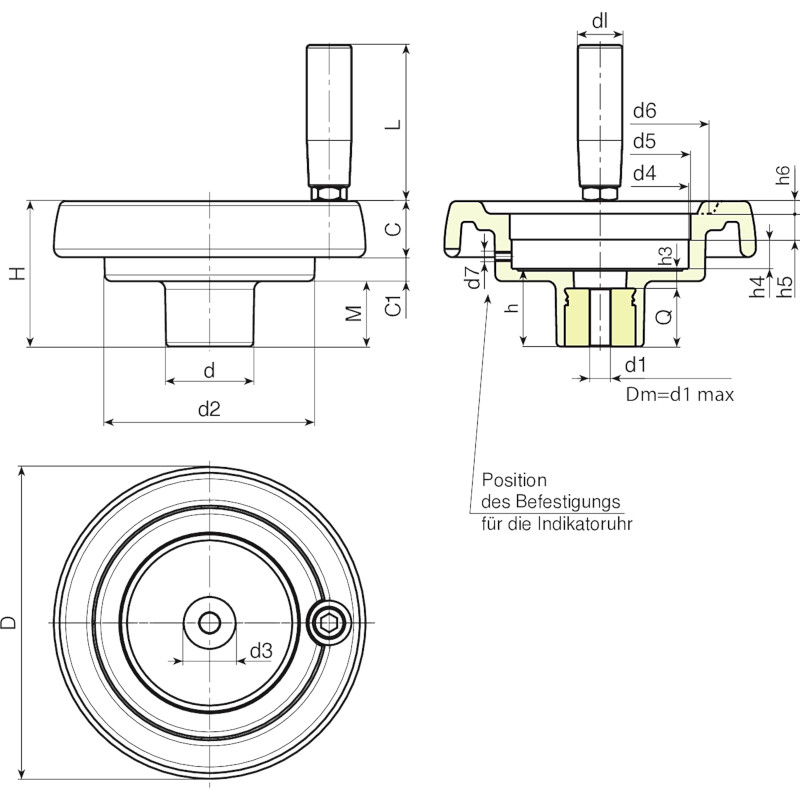

Codice art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 dl L Dm d1 Q
K902087.0002 K902087.T050P5.801P 86 53 32 62 21 17 15 20 50.8 50 63 M6 26.5 6.5 11.5 12 3 20 56 12 5.8 20 185
K902100.0003 K902100.T050P6.801P 99 55.5 32 63 23.5 20.5 11.5 20 50.8 50 68 M6 29 9 11.5 12 3.5 20 56 12 6.8 20 200
K902130.0002 K902130.T080P6.801P 129 64.5 42 100 27.5 23 14 29 85.7 80* 90 M6 34 10 13.5 12.5 5 21 65 20 6.8 24 406
K902150.0005 K902150.T080P6.801P 149 69 42 101 31 25.5 12.5 29 85.7 80* 106 M6 37 9 13.5 12.5 6.5 23 76 20 6.8 28 530
K902175.0002 K902175.T080P6.801P 175 72 40 115 28.5 32 11.5 25 85.7 80* 126.5 M6 38 10 12.5 14 8 25 86 20 6.8 28 760
K902200.0001 K902200.T080P6.801P 199 71 46 137 24 32 15 29 85,7 80* 144 M6 34 11 13.5 12.5 10 25 86 22 6.8 23 920

Achtung: Ab einer Mindestbestellmenge von 50 Stück kann der Durchmesser d1 individuell angepasst werden. Bohrung verzinkt (Toleranz H10). Bohrung brüniert (Toleranz H7).
Dm = der maximal mögliche Durchmesser nach der Nachbearbeitung.
