KBASE

Käsipyörät, joissa paikka painovoimaperusteiselle ilmaisimelle

ALUSTA AUKOTTOMALLE KÄSIPYÖRÄLLE, JOSSA ON PAIKKA ILMAISIMELLE SEKÄ VALMIUS KAHVALLE

Ver. 11V01-0124

Vahvistettu ja stabiloitu polyamidi.
Kestää öljyjä ja rasvoja.

Satinoitu.

  • Tekniset ominaisuudet

    Materiaalit:
    Vahvistettu ja stabiloitu polyamidi.
    Kestää öljyjä ja rasvoja.

    Pinta:
    Satinoitu.

    Väri:
    Musta (RAL 9011).

    Istukka:
    Holkki, sileä läpireikä, sinkittyä terästä (reiän toleranssi H10).

    Sivuistukka:
    Messinkiholkki, kierteitetty läpireikä.

    Asennettava ilmaisin:
    Käytä mallisarjojen K650 ja K660 painovoimaperusteisia ilmaisimia. Ilmaisinta voidaan käyttää ainoastaan pystyasennossa (koneen akseli vaakasuuntainen). Ilmaisin ja kyseinen kiinnitysvaarna d7 on hankittava erikseen. Lisätietoja ilmaisimista on saatavana artikkeleja K650 ja K660 koskevilta sivuilta [sivullaFAM_K650-Codiceja sivullaFAM_K660-Codice.
    (*) Sovittimen KS08050.T01 kanssa on mahdollista asentaa ilmaisin K650050.

    Kiinnitys:
    Mahdollisten kiinnitysjärjestelmien, kielekkeiden ja/tai neliömäisten reikien osalta on tutustuttava luetteloon liitettyihin teknisiin tietoihin [sivullaFAM_NT10-Codice.

    Erikoistilaukset:
    Tilauksesta ja vähintään 50 kappaletta varten istukat voidaan toimittaa reiällä, jonka mitta on d1, toleranssi H7, mustattu viimeistely. Vakiokoodiin on lisättävä kirjaimet ZB. Esimerkki: K100.T050D1001PZB.
    Määrästä riippuen voidaan tilauksesta toimittaa istukoita, joiden reiän mitta on d1, piirustuksen mukaisesti.
    Määrästä riippuen voidaan tilauksesta toimittaa istukoita myös muista materiaaleista valmistettuina/päällystettyinä.
    Ilmaisin on tilattava erikseen.
    Ilmaisimen paikkaa on mahdollista muuttaa tilauksesta, määrästä riippuen.

    Halkaisijoiden/ilmaisimien vastaavuudet:
    d5=50 --> K650050
    d5=80 --> K650080 tai K660080

  • Lisävarusteet

Vaihtoehtoiset tuotteet

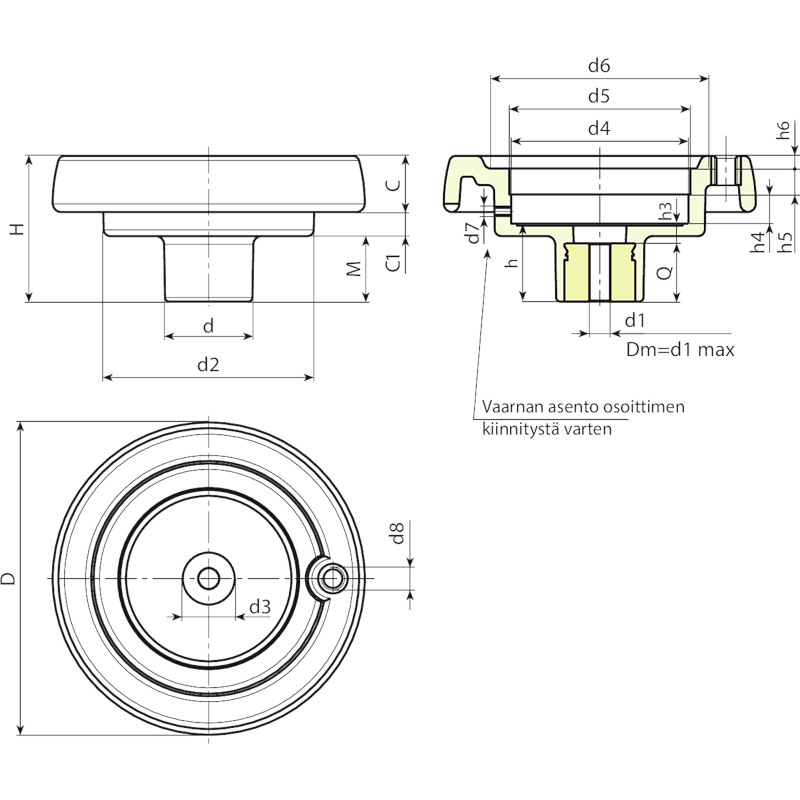

Codice art. D H d d2 M C C1 d3 d4 d5 d6 d7 d8 h h3 h4 h5 h6 Dm d1 Q
K087.T050P5.801P K087.T050P5.801P 86 53 32 62 21 17 15 20 50,8 50 63 M6 M6 26,5 6,5 11,5 12 3 12 5,8 20 155
K100.T050P6.801P K100.T050P6.801P 99 55,5 32 63 23,5 20,5 11,5 20 50,8 50 68 M6 M6 29 9 11,5 12 3,5 12 6,8 20 170
K130.T080P6.801P K130.T080P6.801P 129 64,5 42 100 27,5 23 14 29 85,7 80* 90 M6 M8 34 10 13,5 12,5 5 20 6,8 24 350
K150.T080P6.801P K150.T080P6.801P 149 69 42 101 31 25,5 12,5 29 85,7 80* 106 M6 M10 37 9 13,5 12,5 6,5 20 6,8 28 430
K175.T080P6.801P K175.T080P6.801P 175 72 40 115 28,5 32 11,5 25 85,7 80* 126,5 M6 M10 38 10 12,5 14 8 20 6,8 28 650
K200.T080P6.801P K200.T080P6.801P 199 71 46 137 24 32 15 29 85,7 87,4 144 M6 M10 34 11 13,5 12,5 10 22 6,8 23 810

Huomaa: Vähintään 50 kappaleelle halkaisijan mitta d1 voidaan tuottaa tilauksesta (reiän toleranssi H10 sinkittynä ja H7 mustattuna).
Dm = Suurin seuraavalla työstöllä (laajennus) saatava läpimitta.
