Volants avec siège pour indicateurs gravitationnels

BASE POUR VOLANT DE MANŒUVRE MASSIF AVEC LOGEMENT POUR INDICATEUR ET ADAPTATION POUR MANCHE

Ver. 11V01-0124

Polyamide renforcé et stabilisé.
Résistant aux huiles et aux graisses.

Satinée.

  • Caractéristiques techniques

    Matériaux :
    Polyamide renforcé et stabilisé.
    Résistant aux huiles et aux graisses.

    Surface :
    Satinée.

    Couleur :
    Noir (RAL 9011).

    Insert :
    Douille avec trou lisse passant en acier zingué (tolérance trou H10).

    Insert latéral :
    Douille en laiton avec trou fileté passant.

    Indicateur montable :
    Utiliser des indicateurs gravitationnels modèles K650 ou K660. L’indicateur ne peut être utilisé qu’en position verticale (axe de la machine horizontal). L’indicateur et son goujon de fixation d7 doivent être achetés séparément. Pour toute information complémentaire sur les indicateurs consulter les pages relatives aux articles K650 et K660 [pageFAM_K650-Codiceet pageFAM_K660-Codice.
    (*) Avec l’adaptateur KS08050.T01 il est possible de monter l’indicateur K650050.

    Fixation :
    Pour les éventuels systèmes de fixation, l’exécution de clavettes et/ou de trous carrés, veuillez consulter les notes techniques jointes au catalogue [pageFAM_NT10-Codice.

    Demandes spéciales :
    Sur demande et avec un minimum de 50 pièces, les inserts peuvent être fournis avec trou d1 avec tolérance H7 et finition oxydation noire. Ajoutez les lettres ZB au code standard. Exemple : K100.T050D1001PZB.
    Sur demande et pour des quantités importantes, les inserts peuvent être fournis avec le trou d1 selon un dessin.
    Sur demande et pour des quantités importantes, les inserts peuvent être fournis dans un autre matériau/revêtement.
    Indicateur à commander séparément.
    Sur demande et pour des quantités importantes, il est possible de modifier le logement destiné à l’indicateur.

    Correspondances diamètres/indicateurs :
    d5=50 --> K650050
    d5=80 --> K650080 ou K660080

  • Accessoires

Produits de substitution

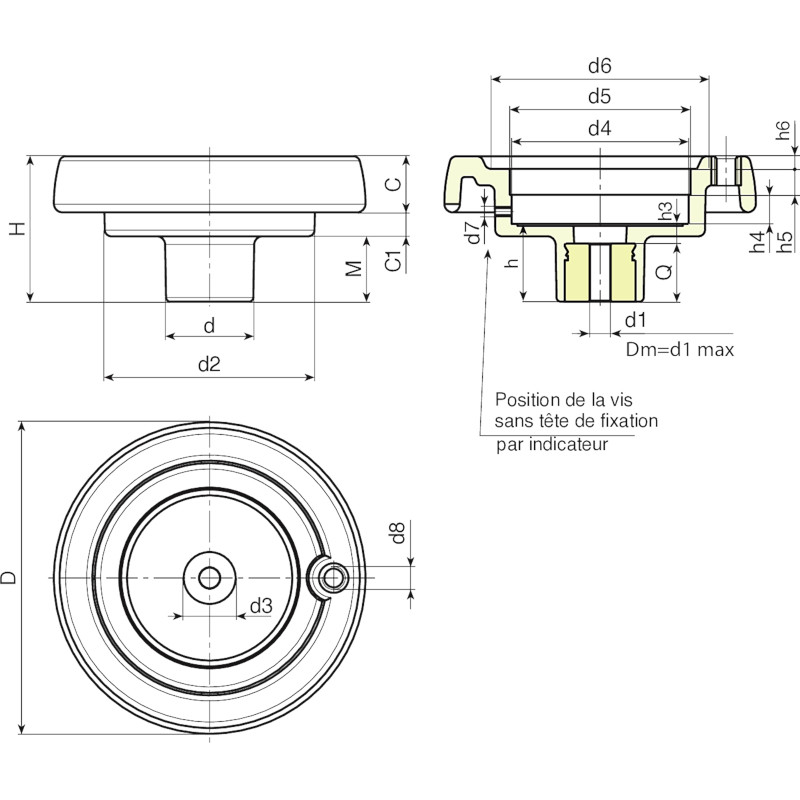

Codice art. D H d d2 M C C1 d3 d4 d5 d6 d7 d8 h h3 h4 h5 h6 Dm d1 Q
K087.T050P5.801P K087.T050P5.801P 86 53 32 62 21 17 15 20 50,8 50 63 M6 M6 26,5 6,5 11,5 12 3 12 5,8 20 155
K100.T050P6.801P K100.T050P6.801P 99 55,5 32 63 23,5 20,5 11,5 20 50,8 50 68 M6 M6 29 9 11,5 12 3,5 12 6,8 20 170
K130.T080P6.801P K130.T080P6.801P 129 64,5 42 100 27,5 23 14 29 85,7 80* 90 M6 M8 34 10 13,5 12,5 5 20 6,8 24 350
K150.T080P6.801P K150.T080P6.801P 149 69 42 101 31 25,5 12,5 29 85,7 80* 106 M6 M10 37 9 13,5 12,5 6,5 20 6,8 28 430
K175.T080P6.801P K175.T080P6.801P 175 72 40 115 28,5 32 11,5 25 85,7 80* 126,5 M6 M10 38 10 12,5 14 8 20 6,8 28 650
K200.T080P6.801P K200.T080P6.801P 199 71 46 137 24 32 15 29 85,7 87,4 144 M6 M10 34 11 13,5 12,5 10 22 6,8 23 810

Attention : Avec un minimum de 50 pièces, le diamètre d1 peut être produit sur demande (tolérance trou H10 zingué et H7 traité par oxydation noire).
Dm = Diamètre maximal possible par reprise. (élargissement)
