K904

Маховики управления с гнездом для гравитационного индикатора

МАХОВИК УПРАВЛЕНИЯ ПОЛНОТЕЛЫЙ С ГНЕЗДОМ ДЛЯ ИНДИКАТОРА И ПОВОРОТНОЙ И ОТКИДНОЙ РУКОЯТКОЙ

Верс. 11V01-0124

Усиленный и стабилизированный полиамид.
Устойчивость к маслам и жирам.

Сатинирован.

  • Технические характеристики

    Материалы:
    Усиленный и стабилизированный полиамид.
    Устойчивость к маслам и жирам.

    Поверхность:
    Сатинирован.

    Цвет:
    Черный (RAL 9011).

    Вставка:
    Втулка с гладким сквозным отверстием из оцинкованной стали (допуск отверстия H10).

    Боковая вставка:
    Латунная втулка со сквозным резьбовым отверстием.

    Боковая рукоятка:
    Поворотная рукоятка арт. M136 [стр.FAM_M136-Codice.

    Устанавливаемый индикатор:
    Встраиваются гравитационные индикаторы серии K650 или K660. Индикатор используется только в вертикальном положении (горизонтальная ось машины). Индикатор и соответствующий установочный винт d7 приобретаются отдельно. Более подробная информация приведена на страницах артикулов K650 и K660 [стр.FAM_K650-Codiceи стр.FAM_K660-Codice.
    (*) С помощью адаптера KS08050.T01 можно установить индикатор K650050.

    Крепление:
    Информацию о любых системах крепления, выполнении шпоночных пазов и/или квадратных отверстий см. технических примечаниях, прилагаемых к каталогу [стр.FAM_NT10-Codice.

    Специальные Запросы:
    По запросу при минимальном заказе 50 штук вставки могут поставляться с отверстием d1 с допуском H7 и вороненой отделкой. Добавить к стандартному коду буквы ZB. Пример: K904100.T050D1001PZB.
    По запросу, при наличии объемов, вставки могут изготавливаться с отверстием d1 согласно чертежа.
    По запросу, при наличии объемов, вставки могут изготавливаться из другого материала/с другим покрытием.
    Индикатор заказывается отдельно
    По запросу, при наличии объемов, гнездо индикатора может быть изменено.

    Соответствие диаметров/индикаторов
    d5=50 --> K650050
    d5=80 --> K650080 или K660080

  • Комплектующие

Альтернативные изделия

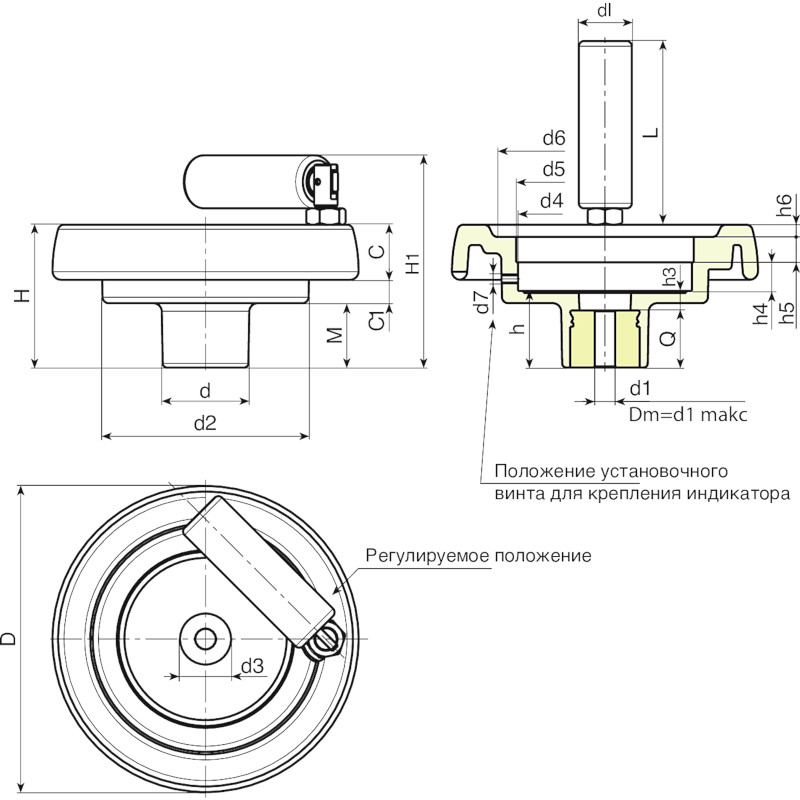

Codice art. D H H1 d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 dl L Dm d1 Q
K904087.0001 K904087.T050P5.801P 86 53 77 32 62 21 17 15 20 50,8 50 63 M6 26,5 6,5 11,5 12 3 20 56 12 5,8 20 195
K904100.0001 K904100.T050P6.801P 99 55,5 80 32 63 23,5 20,5 11,5 20 50,8 50 68 M6 29 9 11,5 12 3,5 20 56 12 6,8 20 210
K904130.0005 K904130.T080P6.801P 129 64,5 94 42 100 27,5 23 14 29 85,7 80* 90 M6 34 10 13,5 12,5 5 25 76 20 6,8 24 420
K904150.0002 K904150.T080P6.801P 149 69 104 42 101 31 25,5 12,5 29 85,7 80* 106 M6 37 9 13,5 12,5 6,5 26 89 20 6,8 28 580
K904175.0001 K904175.T080P6.801P 175 72 107 40 115 28,5 32 11,5 25 85,7 80* 126,5 M6 38 10 12,5 14 8 26 89 20 6,8 28 800
K904200.0002 K904200.T080P6.801P 199 71 106 46 137 24 32 15 29 85,7 80* 144 M6 34 11 13,5 12,5 10 26 97 22 6,8 23 970

Внимание: При минимальном заказе 50 штук диаметр d1 может изготавливаться под заказ (допуск оцинкованного отверстия – H10, вороненого – H7).
Dm = Восстановительный максимальный диаметр, который можно получить (расширение).
