A563CIN

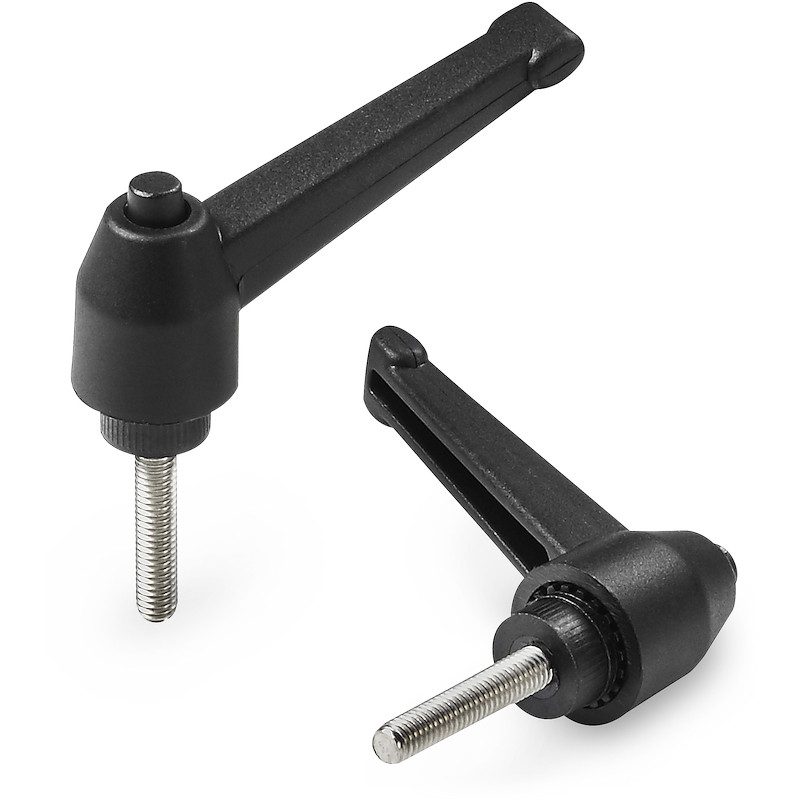

Clamping levers with plastic push button

INDEXED CLAMPING LEVER WITH BUTTON AND THREADED STAINLESS STEEL STUD

Ver. 01V01-0124

Special technopolymer reinforced with high-strength glass fiber.
Resistant to oils and greases.

Satin.

  • Technical features

    Materials:
    Special technopolymer reinforced with high-strength glass fiber.
    Resistant to oils and greases.

    Surface finish:
    Satin.

    Lever body and insert colour:
    Black (RAL 9011).

    Inserts:
    Stainless steel threaded stud (Aisi 303) (thread tolerance 6g).

    Button:
    Black polyamide button (RAL 9011).

    Alternative lever body and button colours:
    Orange (RAL 2004 code 02).
    Blue (RAL 5015 code 07).
    Yellow (RAL 1021 code 10).
    Red (RAL 3000 code 16).
    Green (RAL 6024 code 17).
    Grey (RAL 7035 cod. 13).

    Spring:
    Stainless steel spring (Aisi 302).

    Special requests:
    Upon request and for special quantities inserts can be supplied with customised lengths.
    Upon request and for special quantities available in the colours indicated in the chart (attention: reduced range) [pageTitoloTabellaColori.

  • Material sheets

Alternative products

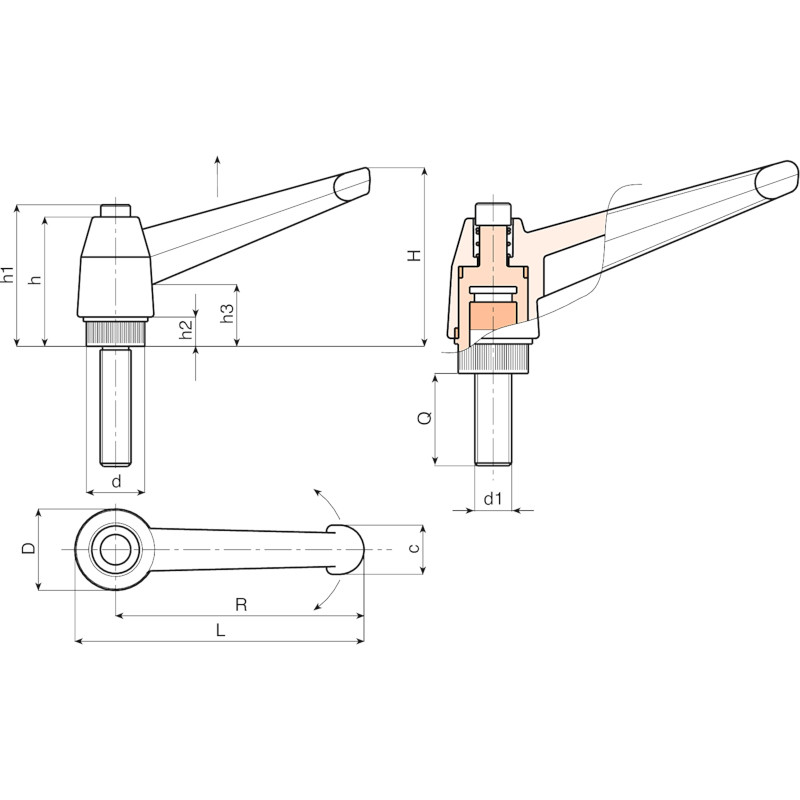

Codice Art. L R H D d c h h1 h2 h3 LM d16g Q
A563043.0004 A563043.TM04X1601CIN 52 43 33 17 11.5 11 27 30 6 14 75 M4 16 10
A563043.0006 A563043.TM04X2001CIN 52 43 33 17 11.5 11 27 30 6 14 75 M4 20 11
A563043.0009 A563043.TM04X3001CIN 52 43 33 17 11.5 11 27 30 6 14 75 M4 30 12
A563043.0015 A563043.TM05X1601CIN 52 43 33 17 11.5 11 27 30 6 14 75 M5 16 14
A563043.0018 A563043.TM05X2001CIN 52 43 33 17 11.5 11 27 30 6 14 75 M5 20 15
A563043.0024 A563043.TM05X3001CIN 52 43 33 17 11.5 11 27 30 6 14 75 M5 30 16
A563043.0040 A563043.TM06X1601CIN 52 43 33 17 11.5 11 27 30 6 14 75 M6 16 15
A563043.0049 A563043.TM06X2001CIN 52 43 33 17 11.5 11 27 30 6 14 75 M6 20 16
A563043.0059 A563043.TM06X3001CIN 52 43 33 17 11.5 11 27 30 6 14 75 M6 30 18
- A563065.TM06X1601CIN 77 65 45 23 15 13 34 38 8 17 90 M6 16 24
A563065.0005 A563065.TM06X2001CIN 77 65 45 23 15 13 34 38 8 17 90 M6 20 25
A563065.0012 A563065.TM06X3001CIN 77 65 45 23 15 13 34 38 8 17 90 M6 30 27
A563065.0017 A563065.TM06X4001CIN 77 65 45 23 15 13 34 38 8 17 90 M6 40 29
A563065.0033 A563065.TM08X1601CIN 77 65 45 23 15 13 34 38 8 17 90 M8 16 27
A563065.0043 A563065.TM08X2001CIN 77 65 45 23 15 13 34 38 8 17 90 M8 20 28
A563065.0059 A563065.TM08X3001CIN 77 65 45 23 15 13 34 38 8 17 90 M8 30 31
A563065.0073 A563065.TM08X4001CIN 77 65 45 23 15 13 34 38 8 17 90 M8 40 34
A563065.0094 A563065.TM10X1601CIN 77 65 45 23 15 13 34 38 8 17 90 M10 16 30
A563065.0097 A563065.TM10X2001CIN 77 65 45 23 15 13 34 38 8 17 90 M10 20 33
A563065.0101 A563065.TM10X3001CIN 77 65 45 23 15 13 34 38 8 17 90 M10 30 38
A563065.0105 A563065.TM10X4001CIN 77 65 45 23 15 13 34 38 8 17 90 M10 40 43
A563083.0006 A563083.TM08X2001CIN 97 83 57 27 19 16 43 47 10 23 90 M8 20 44
A563083.0011 A563083.TM08X3001CIN 97 83 57 27 19 16 43 47 10 23 90 M8 30 47
A563083.0015 A563083.TM08X4001CIN 97 83 57 27 19 16 43 47 10 23 90 M8 40 50
A563083.0020 A563083.TM08X5001CIN 97 83 57 27 19 16 43 47 10 23 90 M8 50 53
A563083.0045 A563083.TM10X2001CIN 97 83 57 27 19 16 43 47 10 23 90 M10 20 52
A563083.0066 A563083.TM10X3001CIN 97 83 57 27 19 16 43 47 10 23 90 M10 30 57
A563083.0077 A563083.TM10X4001CIN 97 83 57 27 19 16 43 47 10 23 90 M10 40 62
A563083.0085 A563083.TM10X5001CIN 97 83 57 27 19 16 43 47 10 23 90 M10 50 67
A563083.0152 A563083.TM12X2001CIN 97 83 57 27 19 16 43 47 10 23 90 M12 20 61
A563083.0109 A563083.TM12X3001CIN 97 83 57 27 19 16 43 47 10 23 90 M12 30 64
A563083.0118 A563083.TM12X4001CIN 97 83 57 27 19 16 43 47 10 23 90 M12 40 71
A563083.0124 A563083.TM12X5001CIN 97 83 57 27 19 16 43 47 10 23 90 M12 50 78
A563104.0044 A563104.TM12X2001CIN 121 104 70 33 24 19 50 53 11 26 100 M12 20 86
A563104.0045 A563104.TM12X3001CIN 121 104 70 33 24 19 50 53 11 26 100 M12 30 93
A563104.0046 A563104.TM12X4001CIN 121 104 70 33 24 19 50 53 11 26 100 M12 40 101
A563104.0047 A563104.TM12X5001CIN 121 104 70 33 24 19 50 53 11 26 100 M12 50 108
A563104.0048 A563104.TM14X2001CIN 121 104 70 33 24 19 50 53 11 26 100 M14 20 92
A563104.0049 A563104.TM14X3001CIN 121 104 70 33 24 19 50 53 11 26 100 M14 30 102
A563104.0050 A563104.TM14X4001CIN 121 104 70 33 24 19 50 53 11 26 100 M14 40 112
A563104.0051 A563104.TM14X5001CIN 121 104 70 33 24 19 50 53 11 26 100 M14 50 122
A563104.0052 A563104.TM16X2001CIN 121 104 70 33 24 19 50 53 11 26 100 M16 20 111
A563104.0053 A563104.TM16X3001CIN 121 104 70 33 24 19 50 53 11 26 100 M16 30 122
A563104.0054 A563104.TM16X4001CIN 121 104 70 33 24 19 50 53 11 26 100 M16 40 134
A563104.0055 A563104.TM16X5001CIN 121 104 70 33 24 19 50 53 11 26 100 M16 50 146

Customised stud length available for a minimum of 50 pieces.
LM = Maximum mouldable length.
