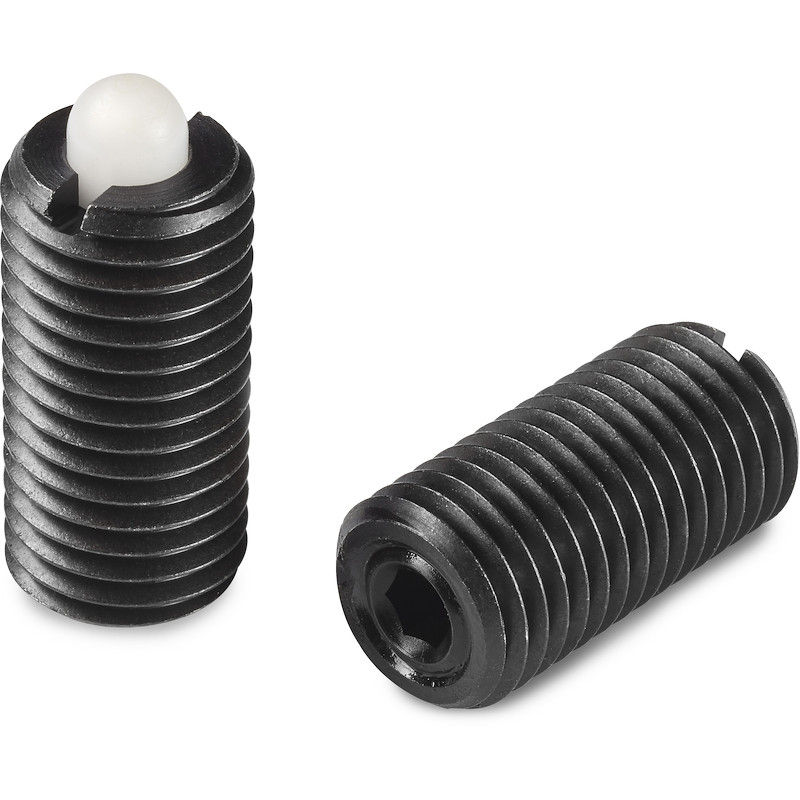

Federndes Gewindedruckstück mit Spitze

FEDERNDE DRUCKSTÜCKE MIT INNENSECHSKANT AUS STAHL UND DRUCKSTIFT AUS KUNSTSTOFF

Ausf. 21V01-0124

W842:
Druckstück aus Stahl der Festigkeitsklasse 5.8.

Glatt.

  • Technische Eigenschaften

    Material:
    W842:
    Druckstück aus Stahl der Festigkeitsklasse 5.8.
    W842CIN:
    Druckstück aus Edelstahl (AISI 303).

    Oberfläche:
    Glatt.

    Farbe:
    W842:
    Brüniert.
    W842CIN:
    Natur.

    Spitze:
    (1) Puntale stampato in plastica bianca, (POM - Delrin).

    Feder:
    W842:
    (3) Feder aus Stahl.
    W842CIN:
    (3) Feder aus Edelstahl (AISI 301).

    Stift:
    W842:
    (2) Innensechskant aus brüniertem Stahl (geklebt).
    W842CIN:
    (2) Innensechskant aus Edelstahl (AISI 303) (geklebt).

    Art des Federschubes:
    Normal.

    Weitere Möglichkeiten:
    Keine.

Alternativprodukte
Ausführung W842: aus brüniertem Stahl

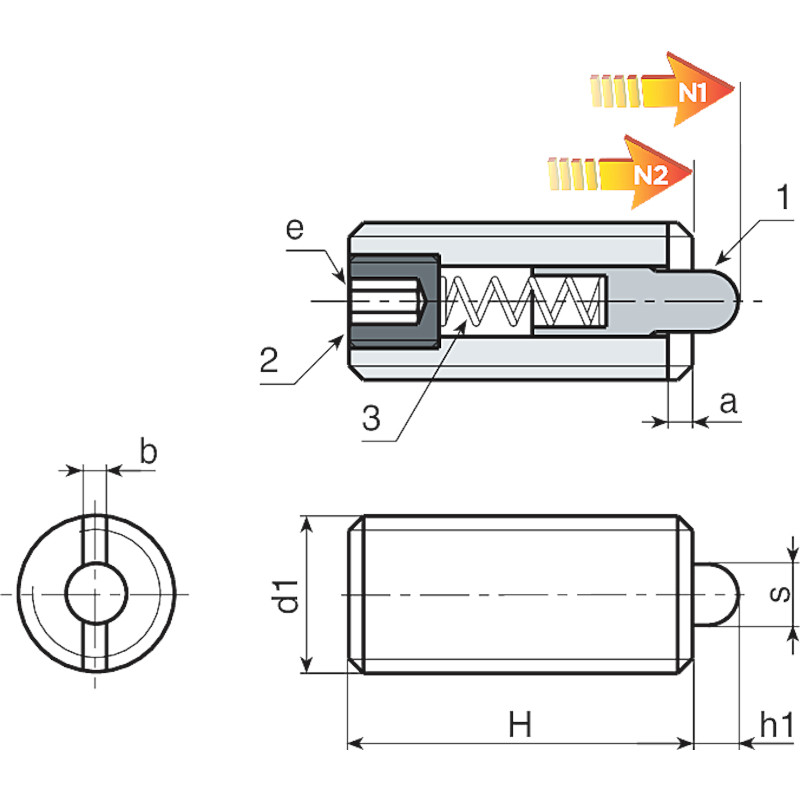

Codice art. s H h1 e a b N1 (N) N2 (N) d16H
W842.0008 W842.VBM04 1.5 15 1.5 1.3 0.6 0.6 5 16 M4 0.8
W842.0009 W842.VBM05 2.4 18 2.3 1.5 0.8 0.8 6 20 M5 1.3
W842.0010 W842.VBM06 2.7 20 2.5 2 1 1 7 20 M6 2.5
W842.0011 W842.VBM08 3.5 22 3 2.5 1.4 1.2 9 35 M8 6
W842.0012 W842.VBM10 4 22 3 3 1.4 1.6 9 35 M10 9
W842.0013 W842.VBM12 6 28 4 4 2 2 10 55 M12 16
W842.0014 W842.VBM16 7.5 32 5 5 2.5 2.5 45 100 M16 35
Ausführung W842CIN - aus Edelstahl (AISI 303)
Codice art. s H h1 e a b N1 (N) N2 (N) d16H
W842.0001 W842.INM04CIN 1.5 15 1.5 1.3 0.6 0.6 5 16 M4 0.8
W842.0002 W842.INM05CIN 2.4 18 2.3 1.5 0.8 0.8 6 20 M5 1.3
W842.0003 W842.INM06CIN 2.7 20 2.5 2 1 1 7 20 M6 2.5
W842.0004 W842.INM08CIN 3.5 22 3 2.5 1.4 1.2 9 35 M8 6
W842.0005 W842.INM10CIN 4 22 3 3 1.4 1.6 9 35 M10 9
W842.0006 W842.INM12CIN 6 28 4 4 2 2 10 55 M12 16
W842.0007 W842.INM16CIN 7.5 32 5 5 2.5 2.5 45 100 M16 35
