Federndes Gewindedruckstück mit Kugel

FEDERNDE DRUCKSTÜCKE MIT SCHLITZ AUS STAHL UND KUGEL

Ausf. 21V01-0124

W830:
Druckstück aus Stahl der Festigkeitsklasse 5.8.

Glatt.

  • Technische Eigenschaften

    Material:
    W830:
    Druckstück aus Stahl der Festigkeitsklasse 5.8.
    W830CIN:
    Druckstück aus Edelstahl (AISI 303).

    Oberfläche:
    Glatt.

    Farbe:
    W830:
    Brüniert.
    W830CIN:
    Natur.

    Kugel:
    Kugel aus gehärtetem Edelstahl (Lagerstahl) (AISI 420).

    Feder:
    W830:
    Feder aus Stahl.
    W830CIN:
    Feder aus Edelstahl (AISI 301).

    Art des Federschubes:
    Normal.

    Weitere Möglichkeiten:
    Keine.

Alternativprodukte

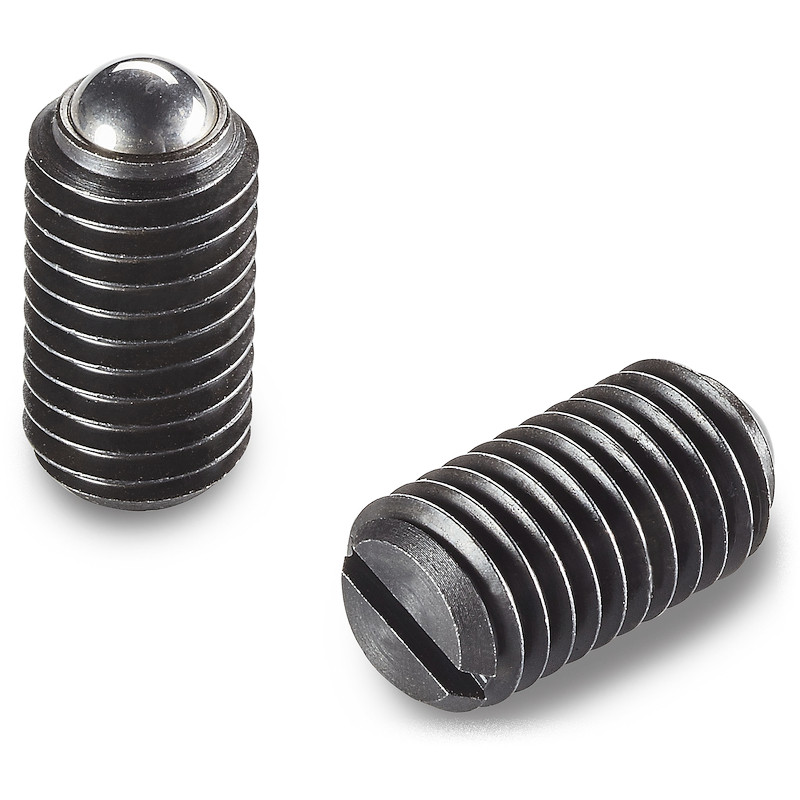

Ausführung W830: aus brüniertem Stahl

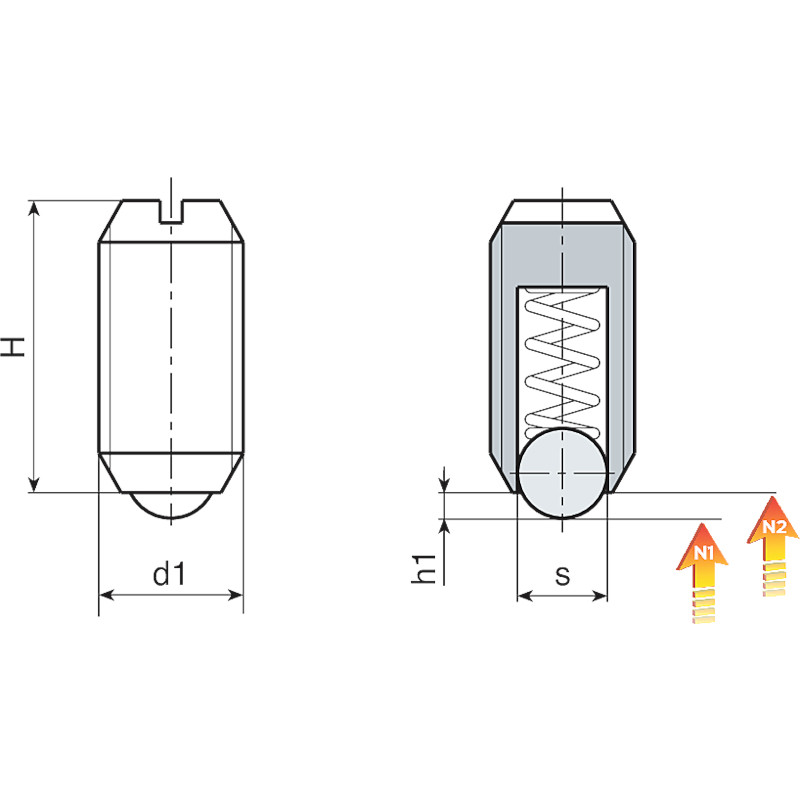

Codice art. s H h1 N1 (N) N2 (N) d16H 3D
W830.0012 W830.VBM03 1.5 7 0.5 1.5 3 M3 0.2
W830.0013 W830.VBM04 2.5 9 0.8 4 10 M4 0.4
W830.0014 W830.VBM05 3 12 0.9 6 11 M5 0.9
W830.0015 W830.VBM06 3.5 14 1 9 13 M6 1.5
W830.0016 W830.VBM08 5 16 1.5 15 30 M8 3.5
W830.0017 W830.VBM10 6 19 2 20 35 M10 7
W830.0018 W830.VBM12 8 22 2.5 30 55 M12 10
W830.0019 W830.VBM16 10 24 3.5 65 125 M16 24
W830.0020 W830.VBM20 12 30 4.5 80 160 M20 44

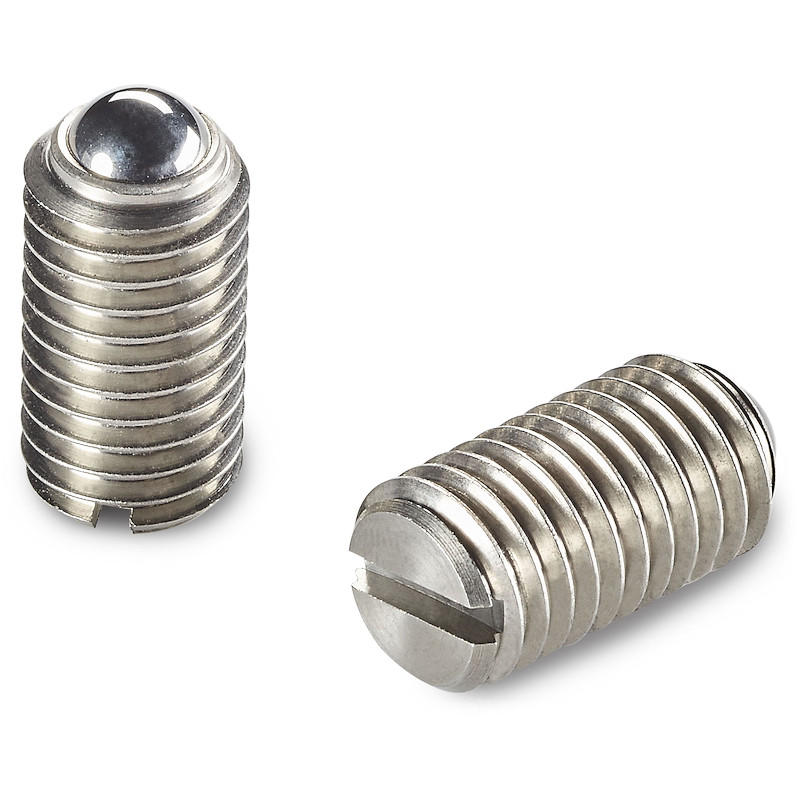

Ausführung W830 CIN - aus Edelstahl (AISI 303)
Codice art. s H h1 N1 (N) N2 (N) d16H 3D
W830.0001 W830.INM03CIN 1.5 7 0.5 1.5 3 M3 0.2
W830.0002 W830.INM04CIN 2.5 9 0.8 4 10 M4 0.4
W830.0003 W830.INM05CIN 3 12 0.9 6 11 M5 0.9
W830.0004 W830.INM06CIN 3.5 14 1 9 13 M6 1.5
W830.0005 W830.INM08CIN 5 16 1.5 15 30 M8 3.5
W830.0006 W830.INM10CIN 6 19 2 20 35 M10 7
W830.0008 W830.INM12CIN 8 22 2.5 30 55 M12 10
W830.0009 W830.INM16CIN 10 24 3.5 65 125 M16 24
W830.0010 W830.INM20CIN 12 30 4.5 80 160 M20 44
